FreeScan Trak Pro2
FreeScan Trak Pro2
Mới
SKU HH.MS.SN.28

FreeScan Trak Pro2

Liên hệ

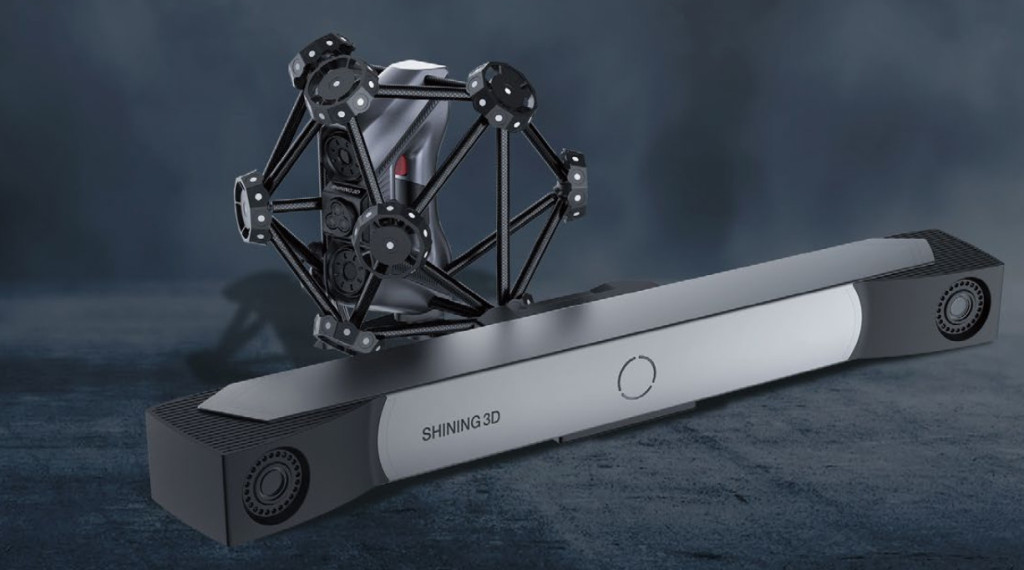

FreeScan Trak Pro2 - Máy quét 3D laser cầm tay công nghiệp mô phỏng 3D vật thể với tốc độ nhanh chóng và độ chính xác tuyệt vời, ứng dụng cho các mẫu cơ khí lớn, công nghiệp nặng mà không cần điểm dán tham chiếu.
So sánh
FreeScan Trak Pro2

Đo Lường 3D Quang Học và Tham Chiếu Động không cần điểm tham chiếu

  • Độ Chính Xác lên tới 0.023 mm (0.0009 in)
  • Tốc Độ Quét lên đến 3,070,000 points/s
  • Phạm Vi Theo Dõi Lớn
  • Tương Thích với FreeProbe (tùy chọn)
Đo Lường 3D Quang Học và Tham Chiếu Động không cần điểm tham chiếu

Thiết bị đo lường hoàn hảo để kiểm soát chất lượng và kiểm tra 3D. Với độ chính xác lặp lại cao, FreeScan Trak Pro2 cho phép kiểm tra nhanh chóng, chính xác các bộ phận và bề mặt khác nhau mà không cần dán điểm tham chiếu.

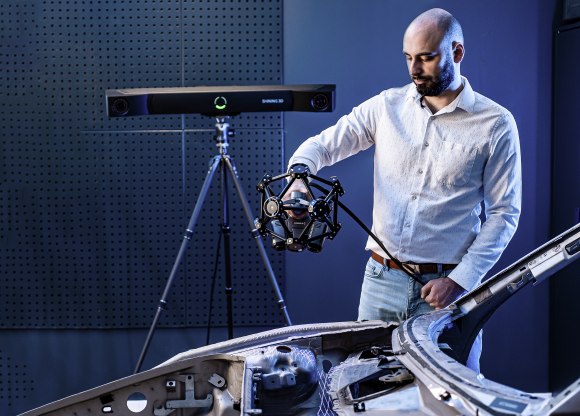

Tham Chiếu Động Không Cần Điểm Dán

FreeTrak tự động theo dõi máy quét TE25 bằng cách sử dụng các điểm tham chiếu trên TE25, không cần dán điểm tham chiếu lên vật thể, giúp tiết kiệm thời gian và giúp quá trình quét 3D mượt mà hơn rất nhiều.

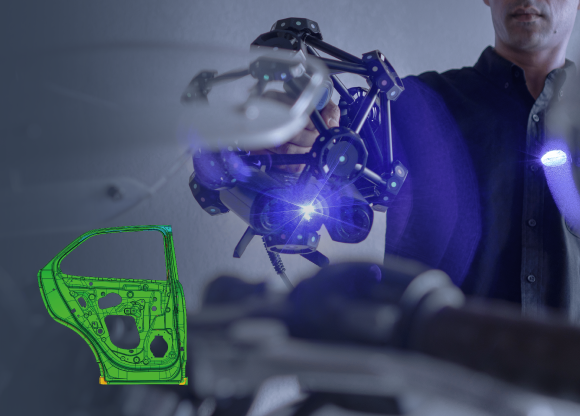

Độ Chính Xác Vượt Trội

FreeScan Trak Pro2 mang lại kết quả quét với độ chính xác vượt trội, đạt 0,023 mm*.

*Dựa trên tiêu chuẩn VDI/VDE 2634, độ lệch khoảng cách quả cầu chuẩn được đánh giá bằng các thành phần và điểm đánh dấu có chiều dài có thể theo dõi bằng cách đo chúng ở các vị trí và hướng khác nhau trong vùng thể tích làm việc, trong phòng thí nghiệm về độ chính xác được chứng nhận ISO/IEC 17025:2017 với các điều kiện môi trường: nhiệt độ 20 ± 0,5°C; độ ẩm 40~60%RH.

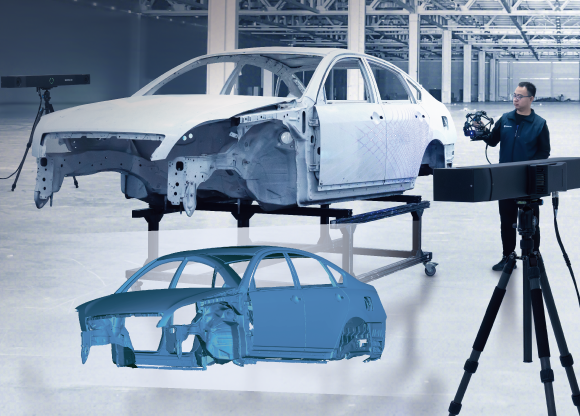

Phạm Vi Theo Dõi Lớn

Phạm vi theo dõi có thể mở rộng của FreeScan Trak Pro2 cho phép đo phổ thể tích vật thể lớn và bề mặt rộng mà không ảnh hưởng đến độ chính xác hay phải yêu cầu kiểm tra chạm trong quá trình quét.

Hỗ Trợ Quét Không Dán hoặc Dán Điểm

Linh hoạt thay đổi giữa hai chế độ này theo nhu cầu của bạn và loại đối tượng cần quét. Tính năng này mang lại sự linh hoạt để bao quát nhiều ứng dụng và loại bề mặt hơn.

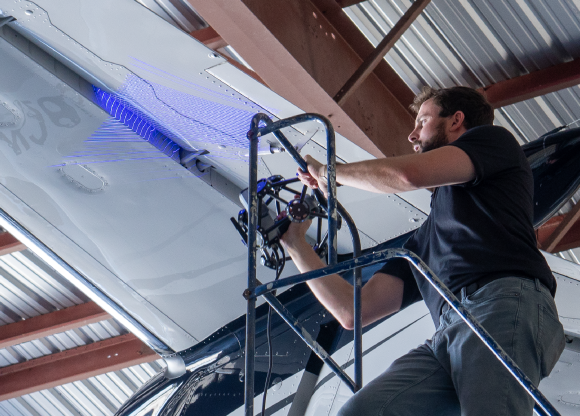

Tốc Độ Quét Cực Nhanh

Được kết hợp với 50 tia laser xanh, hai camera cao cấp của FreeScan Trak Pro2, mỗi camera có độ phân giải 5.0MP, cho phép thu nhận dữ liệu tốc độ cực cao để có trải nghiệm quét mượt mà.

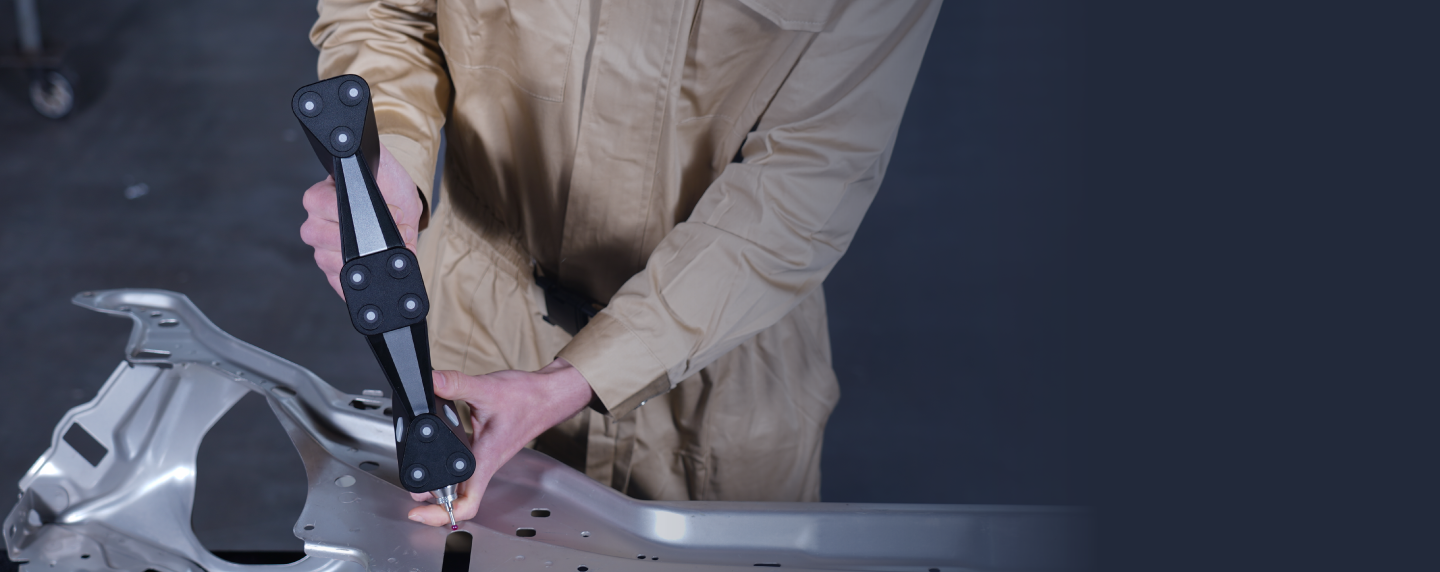

FreeProbe (Tùy Chọn)
  • Thiết kế công thái học, dễ cầm nắm
  • Cấu trúc cứng cáp, đảm bảo độ chính xác
  • Nút nhấn vật lý đa chức năng nhiều ứng dụng
  • Tích hợp với PolyWorks và ControlX để kiểm tra nhanh

Khi cần dữ liệu cụ thể, hãy sử dụng Đầu dò FreeProbe để tạo các đặc điểm hình học nhằm kiểm tra hoặc đo lường nhanh chóng mà không cần tạo ra dữ liệu lưới.

Xem thêm
Tên thông số Giá trị
Chế độ quét

50 Laser Lines | 7 Parallel Laser Lines | Single Laser

Nguồn sáng

Free Trak: Infrared LED
TE25: Blue Laser

Độ chính xác vùng quét

FreeScan Trak Pro2: 0.023 mm
FreeProbe: 0.025 mm

Độ chính xác thể tích

9.6 m³: 0.062 mm
17.6 m³: 0.072 mm
Photogrammetry: 0.044 + 0.012 mm/m

Tốc độ quét

FreeScan Trak Pro2: 3,070,000 điểm/giây
FreeProbe: 100 điểm chạm/giây

Độ phân giải dữ liệu

0.01 ~ 10 mm

Kích thước vùng quét (FOV) lớn nhất

650 x 580 mm

Khoảng cách quét

TE25: 300 mm

Quét màu sắc

Không

Photogrammetry

Built-in Video Photogrammetry (VPG)

Hệ thống tích hợp

FreeScan Probe (option)

Quét không dây

Không hỗ trợ

Dữ liệu đầu ra

OBJ, STL, ASC, 3MF

Chứng nhận độ chính xác

VDI/VDE 2634 – 3 (ISO 17025 Certified Lab)

Chứng nhận chất lượng

CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TISAX, TELEC
