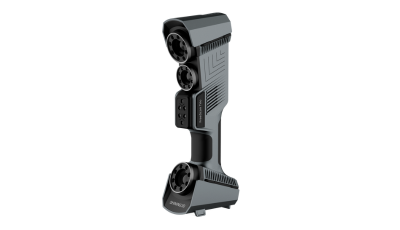

Freescan Trio
Liên hệ
Máy Quét 3D Laser Không Điểm Dán
- Độ chính xác lên đến 0.02mm
- Tốc độ quét tối đa 3,010,000 điểm/giây
- Bộ 3 camera độ phân giải 5MP
- 4 chế độ quét linh hoạt với hệ thống photogrammetry tích hợp

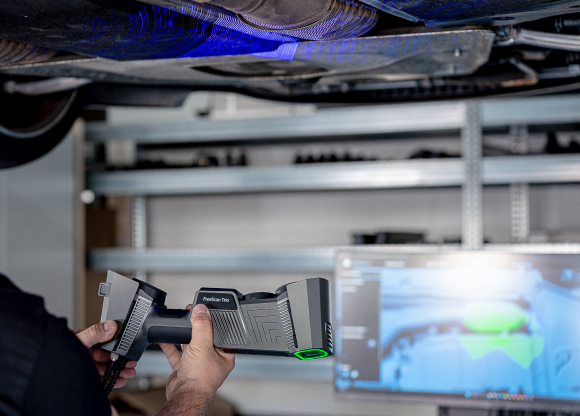

Với chế độ quét 98 tia laser tốc độ cao, FreeScan Trio là máy quét 3D laser không điểm tham chiếu đầu tiên của SHINING 3D. Chuẩn bị ít hơn, hiệu quả cao hơn.
- Tái Định Nghĩa Tốc Độ & Sự Hiệu Quả
- Sức Mạnh Của Bộ 3 Camera 5MP
- Chuẩn Xác & Đáng Tin Cậy
- Máy Quét 3D “All-in-One”

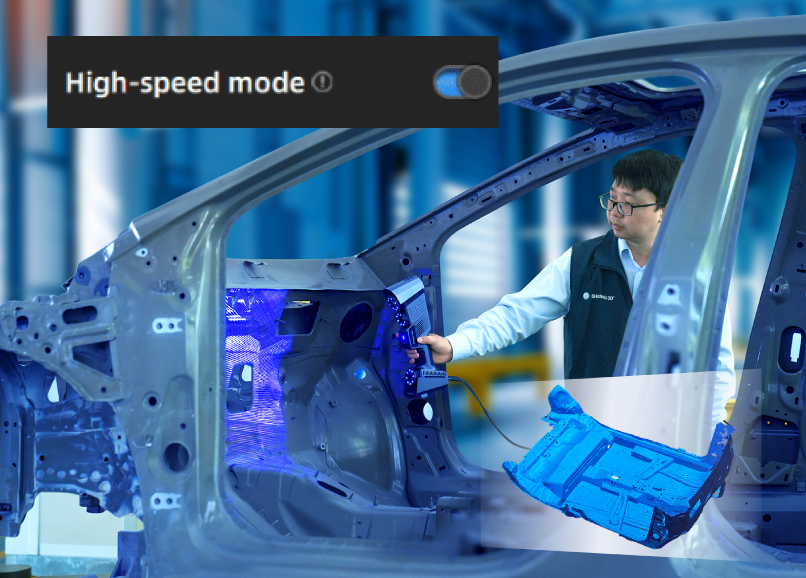

Chế độ quét 98 tia laser toàn diện trên FreeScan Trio cho phép loại bỏ việc sử dụng điểm tham chiếu trong quá trình quét, thu thập một cách hiệu quả các chi tiết với nhiều biên dạng phức tạp của bạn. Kết hợp với tốc độ quét cực nhanh lên đến 3,010,000 điểm/giây, bạn sẽ thực sự cảm nhận được sự tăng tốc trong quy trình làm việc của mình.
Để kiểm soát chất lượng, kiểm tra và thiết kế ngược, độ chính xác 0,02 mm* (có điểm tham chiếu) và hiệu suất cao mang lại kết quả mà bạn có thể tin cậy qua hàng loạt phép đo lặp lại.
*Dựa trên tiêu chuẩn VDI/VDE 2634, độ lệch khoảng cách quả cầu chuẩn được đánh giá bằng các thành phần và điểm đánh dấu có chiều dài có thể theo dõi bằng cách đo chúng ở các vị trí và hướng khác nhau trong vùng thể tích làm việc, trong phòng thí nghiệm về độ chính xác được chứng nhận ISO/IEC 17025:2017 với các điều kiện môi trường: nhiệt độ 20 ± 0,5°C; độ ẩm 40~60%RH.

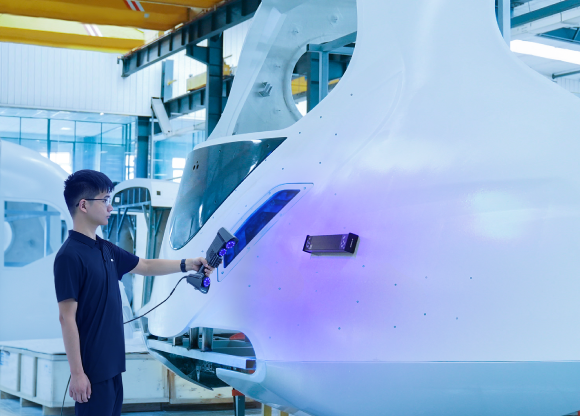

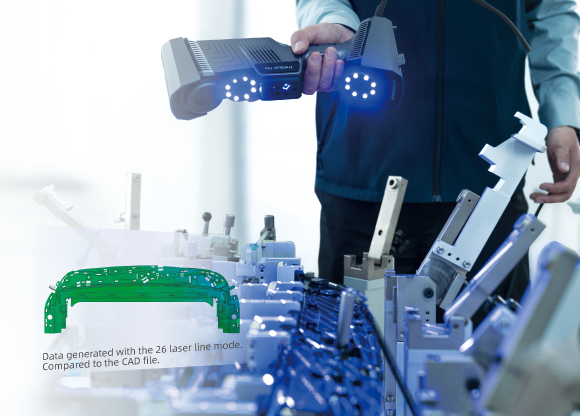

Chế độ 26 tia laser với vùng quét 650x580mm giúp bạn nhanh chóng hoàn thành dự án quét của mình, dữ liệu được thu thập nhiều hơn trong khi chỉ cần thực hiện ít lần quét hơn. Các thuật toán phần mềm được tối ưu hóa của chúng tôi tạo ra dữ liệu 3D trong thời gian thực để bạn có thể dễ dàng theo dõi và thực hiện theo các hướng dẫn quét trên màn hình.

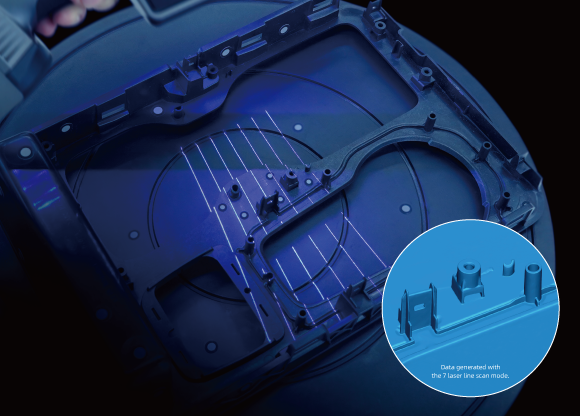

Bộ 3 camera tiêu chuẩn công nghiệp 5MP của FreeScan Trio cho phép bạn phóng to các chi tiết nhỏ và phức tạp nhất trong dự án của mình, với khoảng cách điểm tối thiểu là 0,01 mm khi sử dụng chế độ quét 7 tia laser song song của máy.

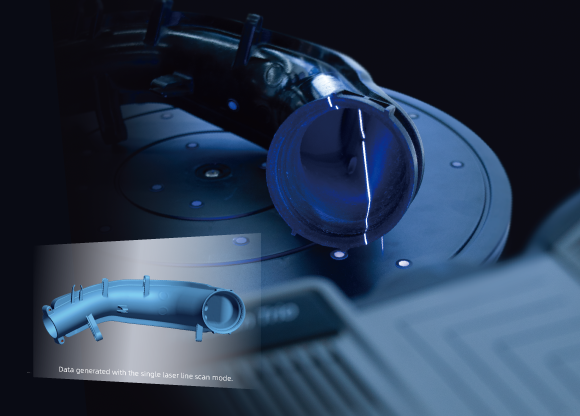

Trên các chi tiết cơ khí, ngàm và lỗ sâu luôn là những vị trí đầy thách thức khi quét 3D. Với FreeScan Trio, các camera được tối ưu hóa góc nhìn kết hợp cùng chế độ 1 tia laser cường độ cao sẽ giúp bạn giải quyết thách thức này.
FreeScan Trio với hệ thống Photogrammetry tích hợp bên trong thân máy giúp nâng cao độ chính xác thể tích vượt trội lên đến 0.02mm +0.015mm/m. Chỉ với một thanh tỉ lệ từ tính và các điểm tham chiếu, FreeScan Trio sẽ nhanh chóng định vị lưới điểm và khóa vị trí của vật thể quét.
| Tên thông số | Giá trị |
|---|---|
|
Chế độ quét
|
26 Laser Lines | 7 Parallel Laser Lines | Single Laser | 98 Laser Lines |
|
Nguồn sáng
|
Blue Laser |
|
Độ chính xác vùng quét
|
0.02 mm |
|
Độ chính xác thể tích
|
0.02 ± 0.015 mm/m (photogrammetry) |
|
Tốc độ quét
|
3,010,000 điểm/giây |
|
Độ phân giải dữ liệu
|
0.01 ~ 3 mm |
|
Kích thước vùng quét (FOV) lớn nhất
|
650 x 580 mm |
|
Khoảng cách quét
|
300 mm |
|
Quét màu sắc
|
Không |
|
Photogrammetry
|
Built-in Photogrammetry |
|
Hệ thống tích hợp
|
/ |
|
Quét không dây
|
Không hỗ trợ |
|
Dữ liệu đầu ra
|
OBJ, STL, ASC, PLY, P3, 3MF |
|
Chứng nhận độ chính xác
|
VDI/VDE 2634 – 3 (ISO 17025 Certified Lab) |
|
Chứng nhận chất lượng
|
CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TISAX |
