GIẢI PHÁP
QUÉT 3D TRONG

THIẾT KẾ
NGƯỢC

GIẢI PHÁP QUÉT 3D TRONG

THIẾT KẾ
NGƯỢC

Bạn là doanh nghiệp, đội ngũ hay cá nhân hoạt động trong lĩnh vực cơ khí đang mong muốn cải tiến quy trình thiết kế nhằm rút ngắn thời gian, tăng hiệu quả và giảm chi phí sản xuất sản phẩm

Bạn đang muốn phát triển các mẫu mã mới nhằm đa dạng hóa thiết kế từ những sản phẩm có sẵn nhưng lại không có mô hình CAD của sản phẩm và đang tốn rất nhiều thời gian và chi phí để dựng lại

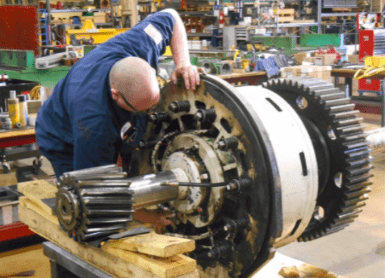

Việc thay thế các bộ phận bị hỏng có thể gặp rắc rối khi không có bản vẽ gốc của chi tiết, khiến thời gian sửa chữa phải kéo dài, ảnh hưởng rất lớn tới công việc sản xuất

Và còn nhiều vấn đề mà bạn chưa tìm được phương án giải quyết tối ưu

Mất quá nhiều thời gian đo đạc kích thước sản phẩm với những dụng cụ đo truyền thống

Độ chính xác không cao, bị ảnh hưởng nhiều do thao tác của người đo kiểm

Những dụng cụ đo truyền thống không thể đo những chi tiết có biên dạng phức tạp

Hay những chi tiết có kích thước quá lớn

Mất quá nhiều thời gian đo đạc kích thước sản phẩm với những dụng cụ đo truyền thống

Độ chính xác không cao, bị ảnh hưởng nhiều do thao tác của người đo kiểm

Những dụng cụ đo truyền thống không thể đo những chi tiết có biên dạng phức tạp

Hay những chi tiết có kích thước quá lớn

Nếu bạn đang gặp những vấn đề kể trên thì công nghệ quét 3D chính là một giải pháp mà bạn đang cần

• Dễ dàng thu thập và mô hình hóa 3D các chi tiết thực tế trong thời gian ngắn mà vẫn đảm bảo độ chính xác cao.
• Mức độ linh hoạt và hiệu suất cao.
• Dễ dàng thu thập được dữ liệu chính xác của các bề mặt có biên dạng phức tạp
• Thao tác của người sử dụng trong quá trình quét không ảnh hưởng lớn độ chính xác của dữ liệu quét.
• Kết hợp với phần mềm thiết kế ngược chuyên dụng giúp giảm thời gian thiết kế mẫu, dễ dàng kiểm tra và chỉnh sửa thiết kế. Đặc biệt hiệu quả khi thiết kế ngược các sản phẩm có nhiều biên dạng, chi tiết bề mặt phức tạp.

Công nghệ quét 3D là gì?

• Công nghệ không tiếp xúc, không phá hủy
• Sử dụng nguồn ánh sáng cấu trúc hoặc laser và digital camera
• Chụp và số hóa 3D các vật thể thực tế một cách chính xác và nhanh chóng
• Dữ liệu thu được là đám mây điểm mô tả chính xác biên dạng bề mặt của vật thể

Ứng dụng quét 3D trong thiết kế cơ khí đang dần trở nên phổ biến và được ứng dụng rộng rãi trong các doanh nghiệp

Ứng dụng công nghệ quét 3D

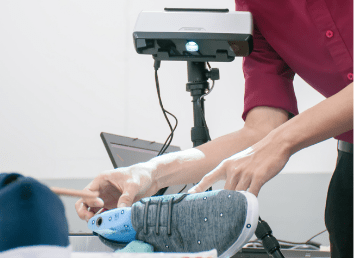

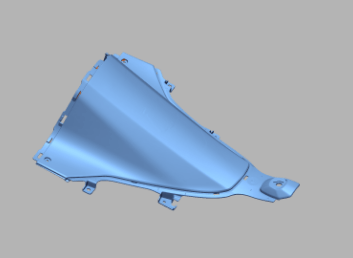

Quét 3D mẫu thực tế

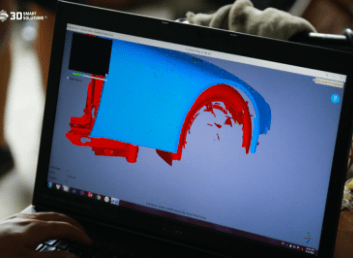

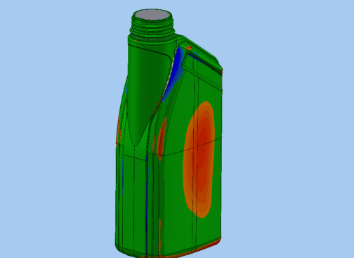

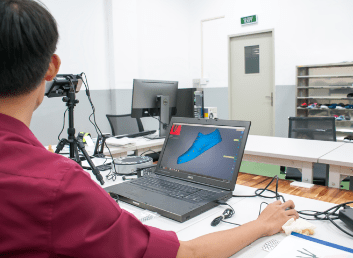

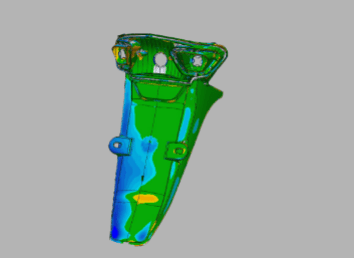

Chỉnh sửa dữ liệu quét 3D

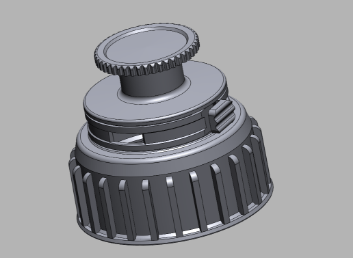

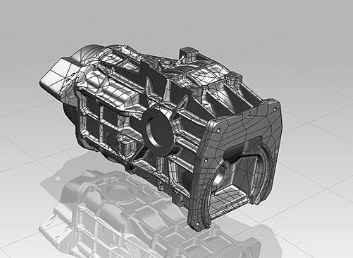

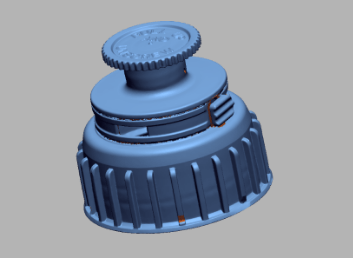

Thiết kế tối ưu trên phần mềm CAD

Chế tạo sản phẩm

Thiết bị quét 3D

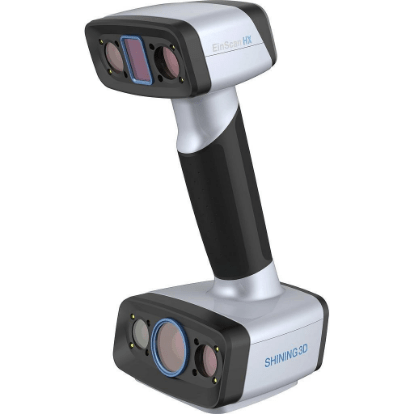

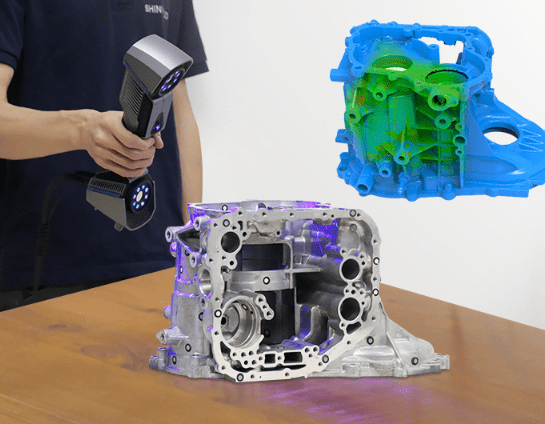

Máy quét 3D cầm tay đa chức năng

• Được tích hợp nhiều chế độ quét hoặc nguồn sáng khác nhau bên trong thân máy.
• Dễ dàng chuyển đổi chế độ quét (cầm tay sang cố định hoặc LED sang hồng ngoại).
• Tốc độ quét nhanh.
• Mức độ linh hoạt cao, được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau.
• Cho phép kết hợp với phần mềm chuyên dụng trong y tế giúp thu thập dữ liệu và chuẩn đoán nhanh tình trạng bệnh lý.
• Thân máy gọn nhẹ, dễ thao tác và di chuyển.
• Một số dòng máy có thể mở rộng thêm chế độ quét nhờ các phụ kiện đi kèm.
• Độ chính xác từ ± 0.04mm ~ ± 0.05mm tùy thuộc vào chế độ quét được lựa chọn.

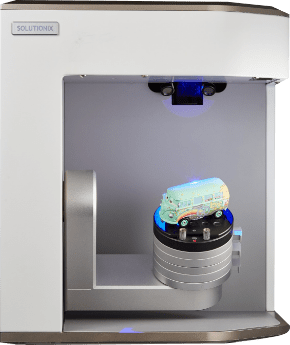

Máy quét 3D để bàn tự động

• Lập trình và quét tự động với bàn xoay 2 trục
• Phần mềm thông minh, có khả năng tự động nhận diện và quét những vùng dữ liệu còn thiếu.
• Ống kính độ phân giải cao, phù hợp cho ứng dụng quét mẫu có kích thước nhỏ.
• Độ chính xác cao ± 0.01mm.
• Cho phép tạo chương trình quét và xuất dữ liệu tự động

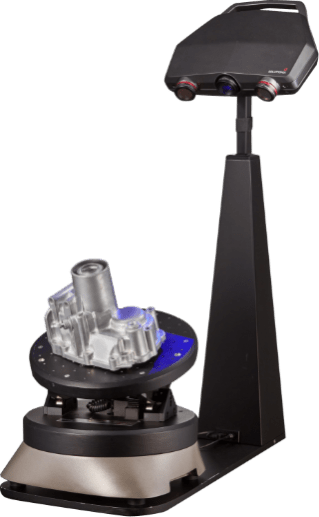

Máy quét 3D công nghiệp tự động

• Lập trình và quét tự động với bàn xoay 3 trục hoặc quét thủ công với chân đế rời.
• Phần mềm thông minh, có khả năng tự động nhận diện và quét những vùng dữ liệu còn thiếu.
• Hệ thống ống kính đa dạng cho phép tùy chỉnh vùng quét và độ phân giải theo nhu cầu.
• Độ chính xác cao ± 0.01mm.
• Cho phép tạo chương trình quét và xuất dữ liệu tự động cho các mẫu sản xuất hàng loạt.
• Liên kết trực tiếp với phần mềm đo kiểm tạo ra giải pháp đo kiểm tự động.
• Bộ API mở cho phép lập trình quét tự động với hệ thống cánh tay robot.

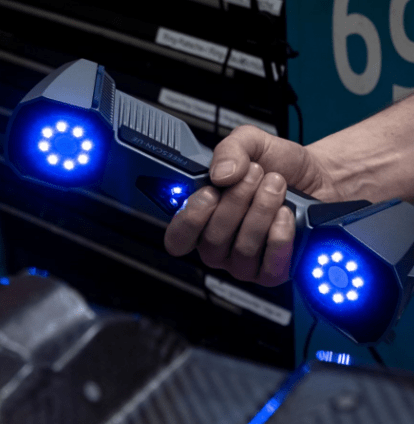

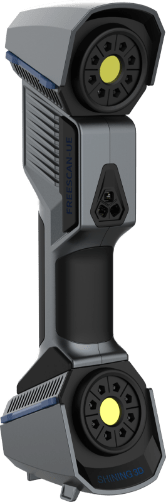

Máy quét 3D cầm tay công nghiệp

• Mức độ linh hoạt cao, có thể hoạt động trong nhiều điều kiện môi trường khác nhau.
• Khả năng nhận dữ liệu tốt, có khả năng quét những bề mặt khó quét như phản quang mạnh, màu tối mà không cần xử lý bề mặt.
• Vùng quét lớn hơn so với những dòng máy quét cơ bản.
• Tốc độ quét nhanh.
• Thân máy nhỏ gọn, dễ thao tác và di chuyển.
• Độ chính xác cao ± 0.02mm.
• Tích hợp chế độ quét 1 tia để nâng cao khả năng quét chi tiết có rãnh hoặc lỗ sâu phức tạp.
• Có khả năng kết hợp với hệ thống photogrammetry để tăng độ chính xác khi quét mẫu có kích thước lớn
