Hướng dẫn sử dụng Geomagic Design X – bài 1

Hướng dẫn sử dụng Geomagic Design X

BÀI 1
24 BƯỚC

1. Import file

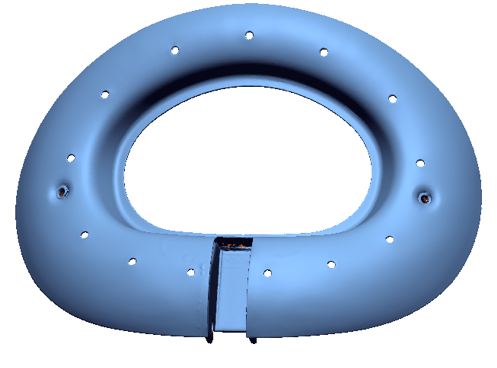

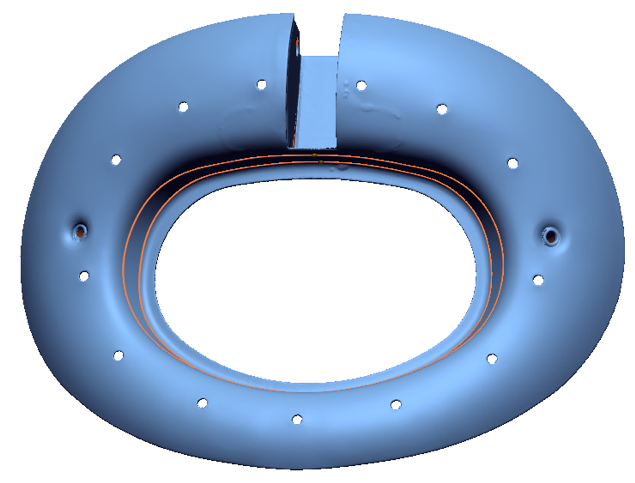

Mở phần mềm Geomagic Design X, Chọn lệnh Import góc trái màn hình hoặc vào Insert > Import > chọn file ‘mau dap.stl’

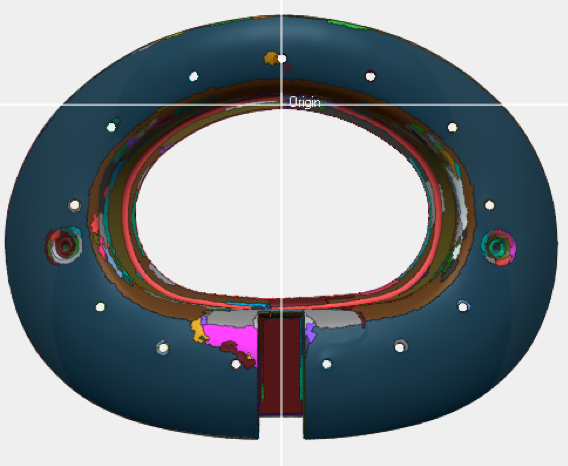

2. Region: Phân lưới thành các vùng khác nhau

Tùy từng bề mặt mà công cụ sẽ phân thành các loại Plane, Cylinder, Sphere, Torus, Revolution, Freeform.

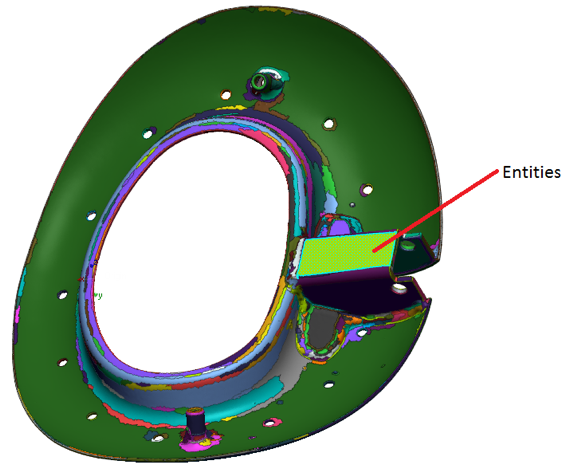

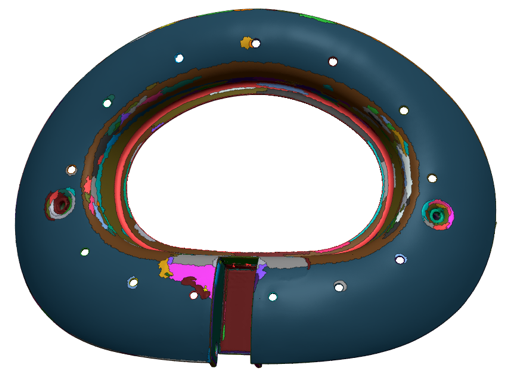

• Chọn lệnh Region > AutoSement để tiến hành phân vùng tự động
• Ở mục Sensitivity , kéo thanh trượt để điều chỉnh tỉ lệ chia lưới sẽ cho kết quả phân vùng khác nhau, thông thường nhập 50 > OK

3. Tạo hệ tọa độ:

3.1 Tạo mặt phẳng 1:

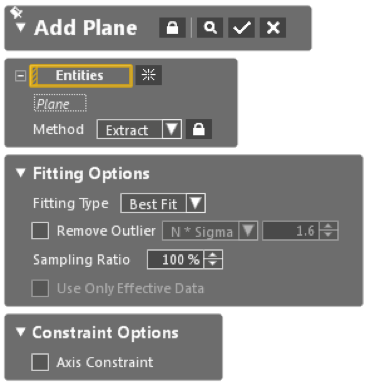

Ở Tab Model ,trên thanh công cụ chọn Model

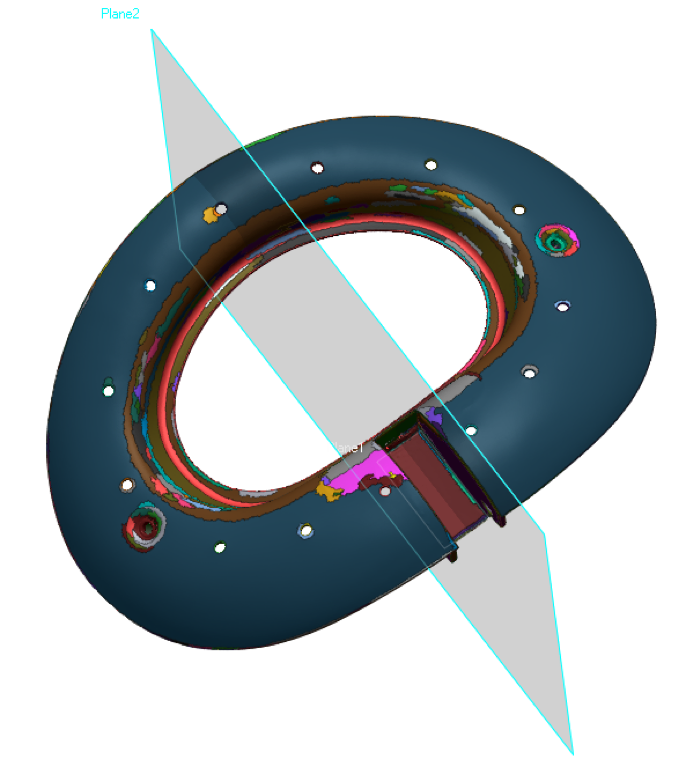

3.2 Tạo mặt phẳng 2:

Tạo mặt phẳng thứ 2 bằng phương pháp Draw line.

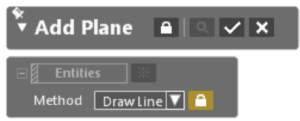

Ở Tab Model, trên thanh công cụ chọn Model => Chọn Draw Line  ở mục Method => vẽ đường Line giữa tâm ‘mau dap’ => Ok

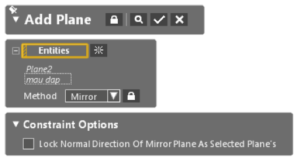

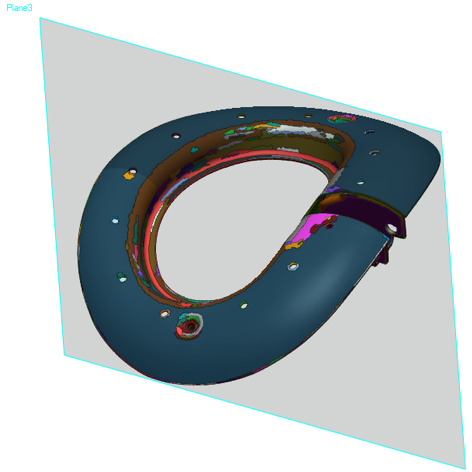

3.3 Tạo mặt phẳng 3:

Tạo mặt phẳng thứ 3 bằng phương pháp Mirro Plane.

Ở Tab Model, trên thanh công cụ chọn Model > Method > Mirro.

Chọn mặt phẳng 2 vừa tạo và model ‘mau dap’

3.4 Tạo gốc tọa độ

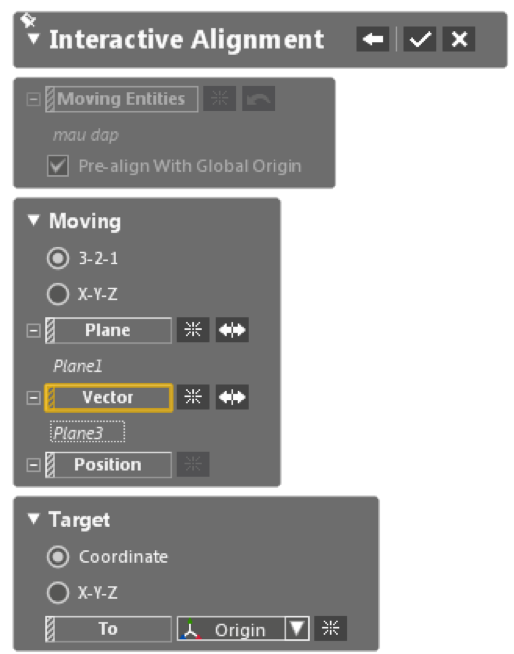

Chọn lệnh Interative Alignment trên thanh công cụ. Chọn Next Stage để tiếp tục thực hiện lệnh.

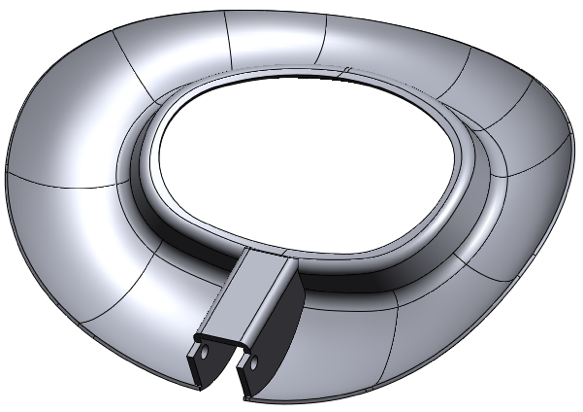

Kết quả có được gốc tọa độ chuẩn

4. Tạo mặt Surface thứ nhất

ở tab Sketch trên menu chọn lệnh Mesh Sketch

Chọn 3D Mesh Sketch

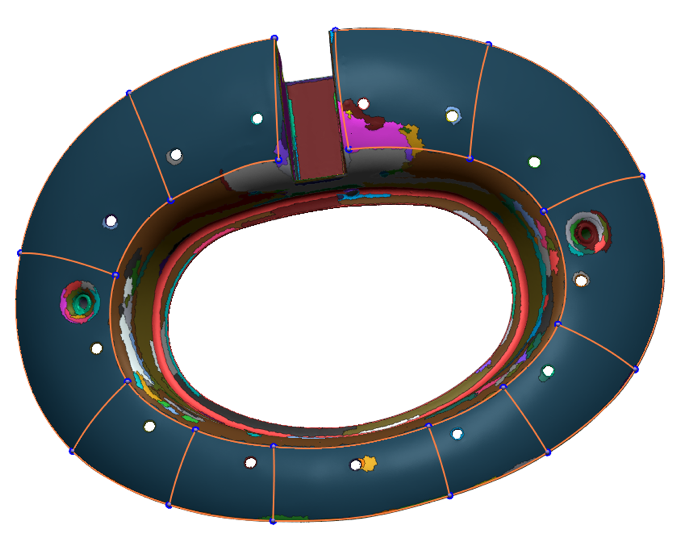

Chọn Spline vẽ các đường curve kín

Trên thanh công cụ chọn Loft Surface

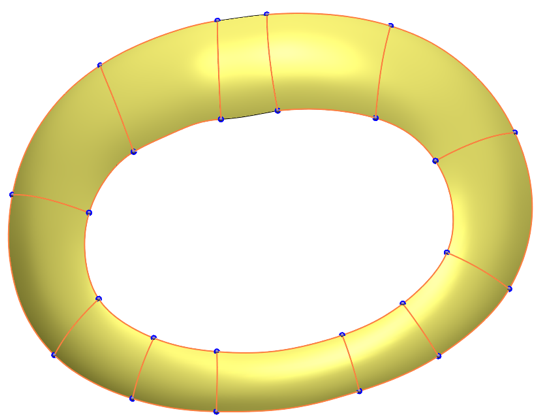

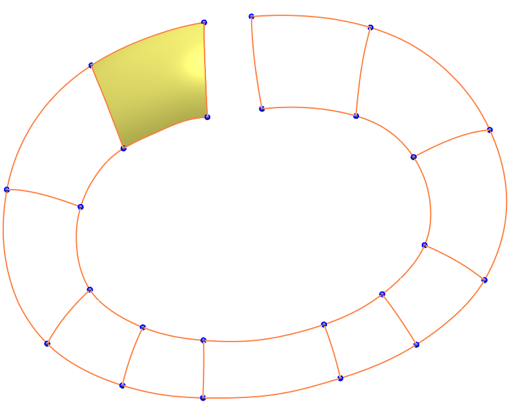

Chọn lần lượt 4 đường curve kín và được kết quả

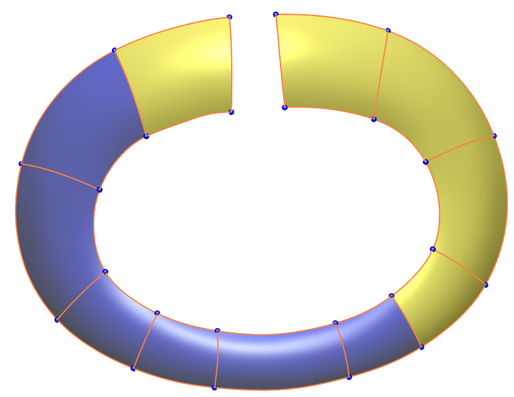

Tương tự tiếp tục sử dụng lệnh Loft2, Loft3, Loft4, …Cứ 4 đường curve kín ta tạo được 1 mặt surface, làm tương tự tiếp theo với các đường curve còn lại và được kết quả.

Merge các mặt surface tạo được từ lệnh Loft1, Loft2, Loft3, Loft4… để tạo thành 1 mặt surface

Trên thanh công cụ chọn Sew

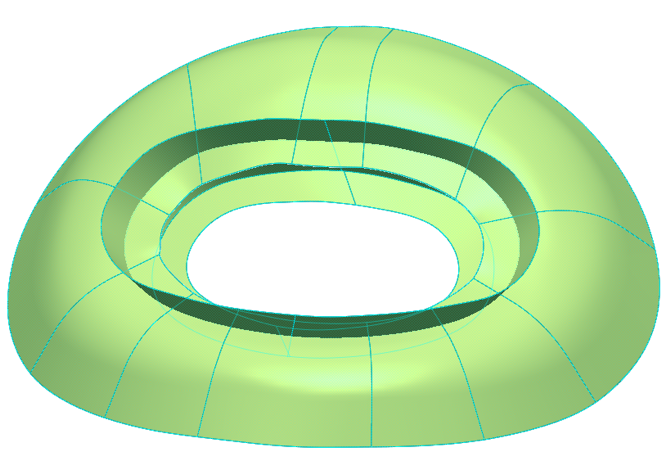

Được kết quả Surface thứ nhất

5. Tạo mặt Surface thứ hai

Ở tab Sketch trên menu chọn lệnh Mesh Sketch

Chọn 3D Mesh Sketch

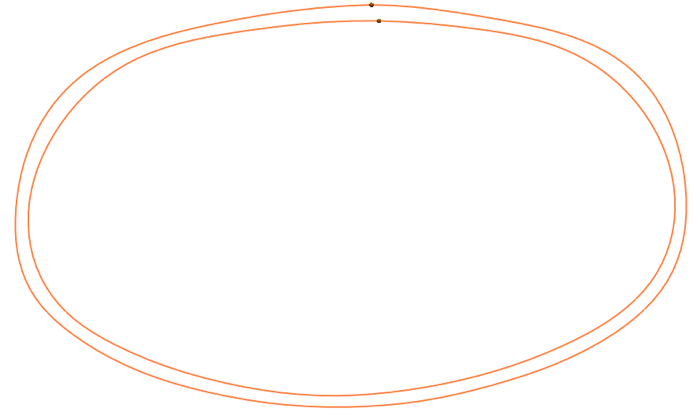

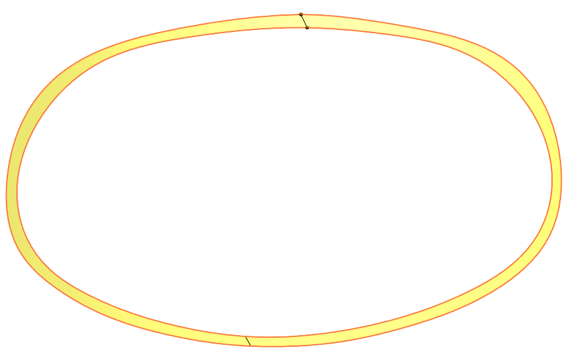

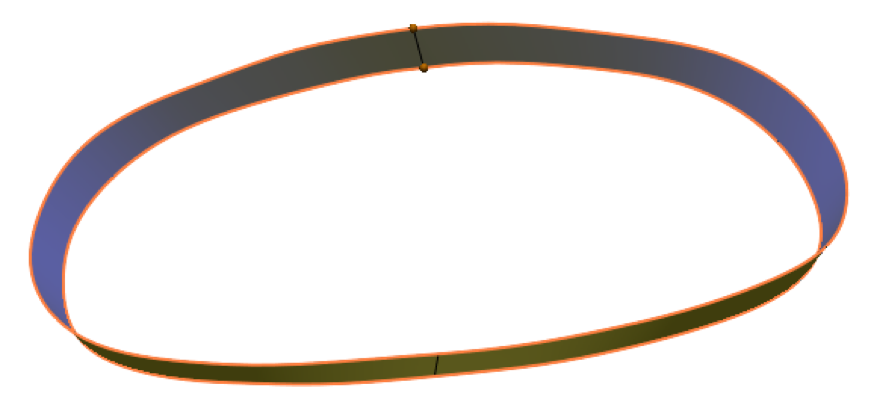

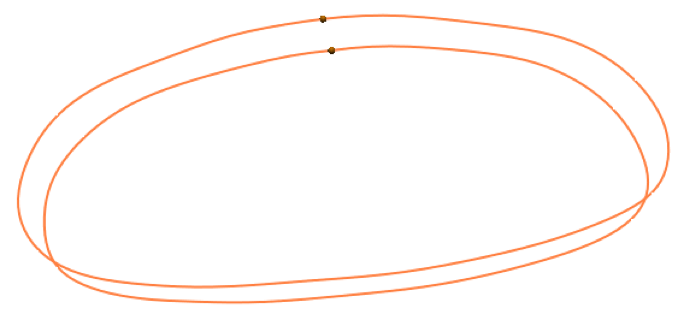

Chọn Spline vẽ 2 đường curve kín

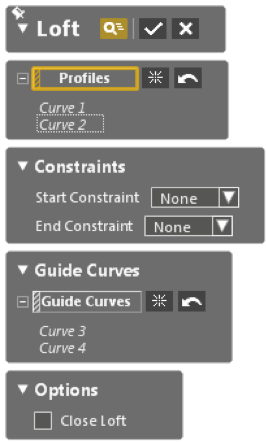

Trên thanh công cụ chọn Loft Surface

Chọn lần lượt 2 đường curve kín

6. Tạo mặt Surface thứ ba

ở tab Sketch trên menu chọn lệnh Mesh Sketch

Chọn 3D Mesh Sketch

Chọn Spline vẽ 2 đường curve kín

Trên thanh công cụ chọn Loft Surface

Chọn lần lượt 2 đường curve kín

7. Extend Surface

Ở tab Model trên menu chọn

Sử dụng lệnh Extend surface để mở rộng các mặt Surface thứ nhất, Surface thứ hai, Surface thứ ba.

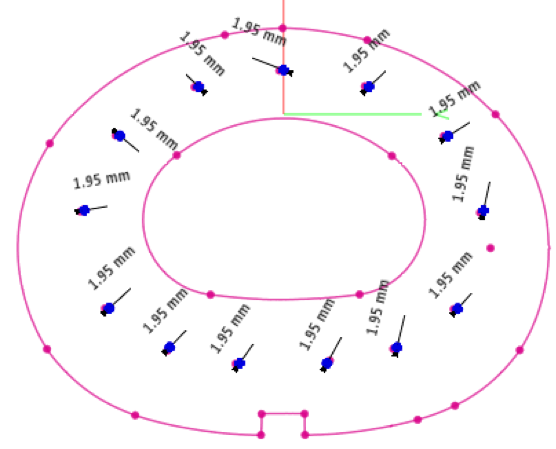

Điều chỉnh khoảng mở rộng cho cả ba mặt Surface bằng 20mm

8. Trim Surface

Ở tab Model trên menu chọn trim surface

Tại mục Tools Entities: chọn các mặt Surface thứ nhất, Surface thứ hai, Surface thứ ba.

Nhấn Next Stage

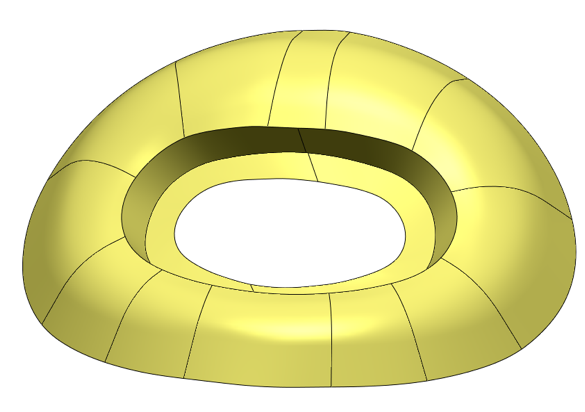

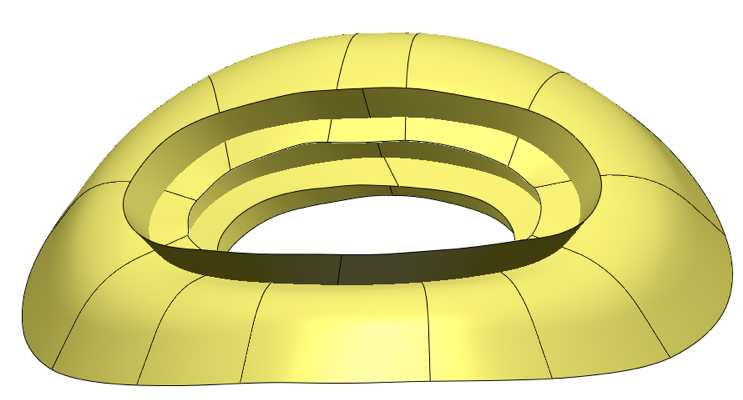

Remaining Bodies: chọn các bề mặt cần giữ lại

9. Fillet Surface

Ở tab Model trên menu nhấp chọn lệnh fillet  để bo cạnh surface như hình

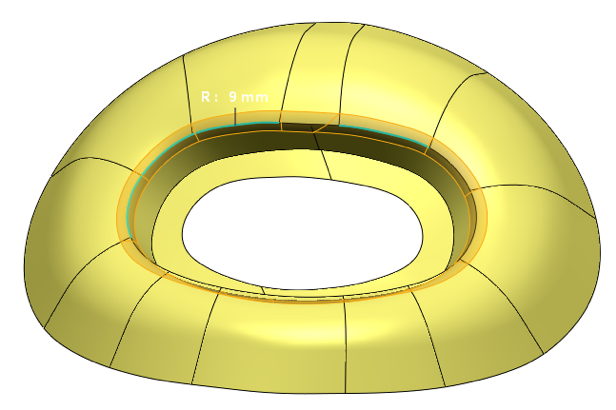

Chọn Constant fillet. Nhập Radius là 9mm.

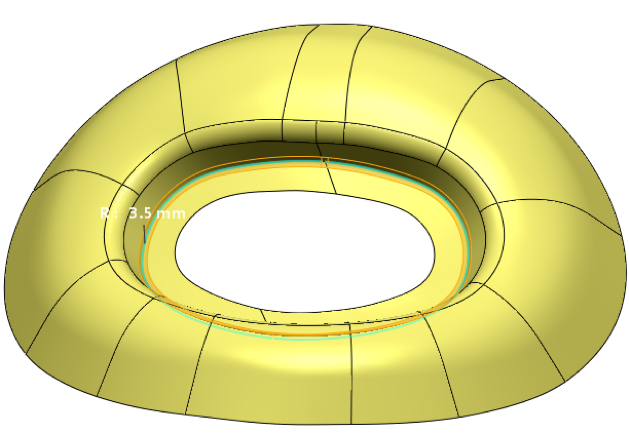

Tương tự Fillet cạnh Surface còn lại với Radius là 3.5mm

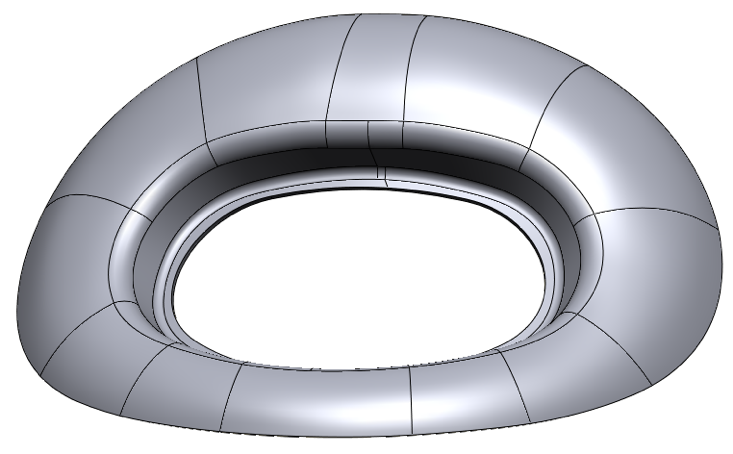

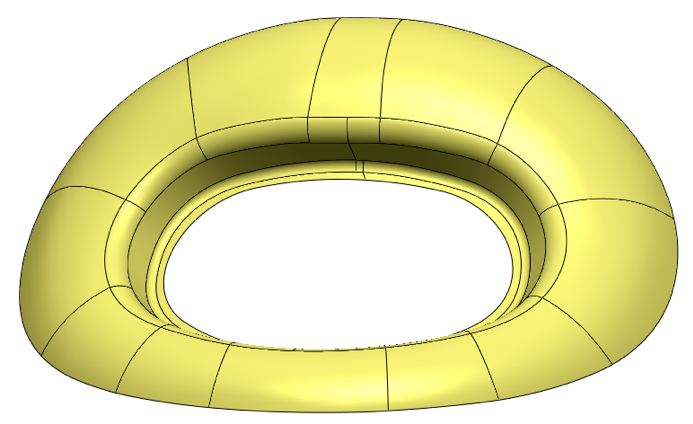

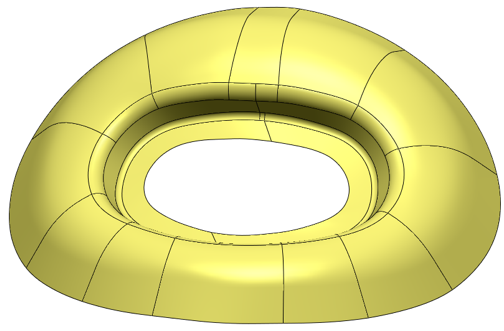

Click OK để kết thúc lệnh được như hình

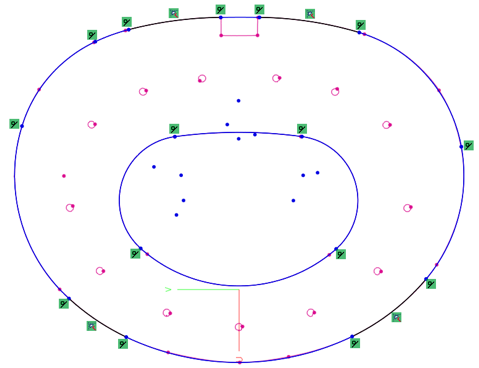

10. Mesh Sketch

Ở Tab Sketch trên menu chọn lệnh Mesh Sketch

Tiến hành vẽ biên dạng như hình Sketch1

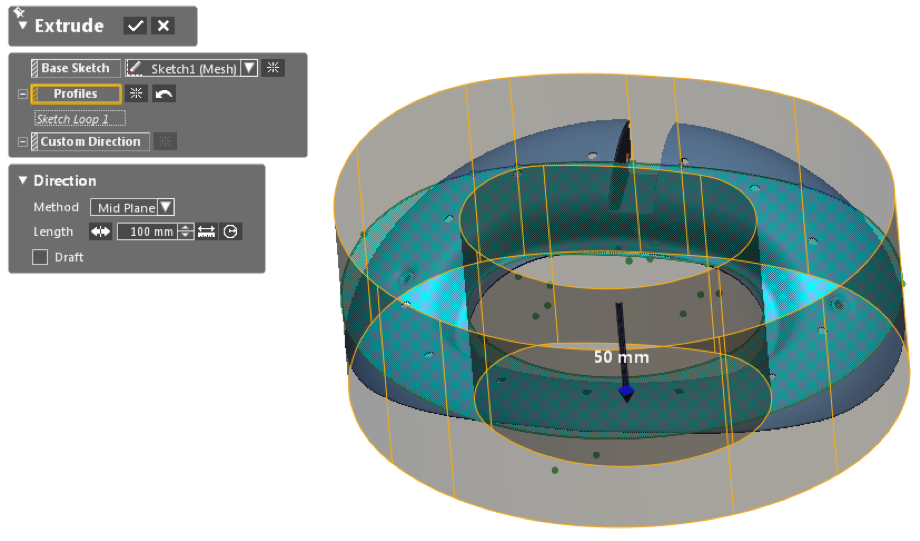

11. Extrude Surface

Ở Tab Model, vào menu trên thanh công cụ chọn Extrude Surface

Trong Base Sketch => Chọn Sketch1 (Mesh)

Click OK để kết thúc lệnh.

12. Trim Surface

Ở tab Model trên menu chọn trim surface

Sử dụng lệnh trim, chọn bề mặt cần giữ lại.

Click Ok để kết thúc lệnh.

Kết quả được như hình.

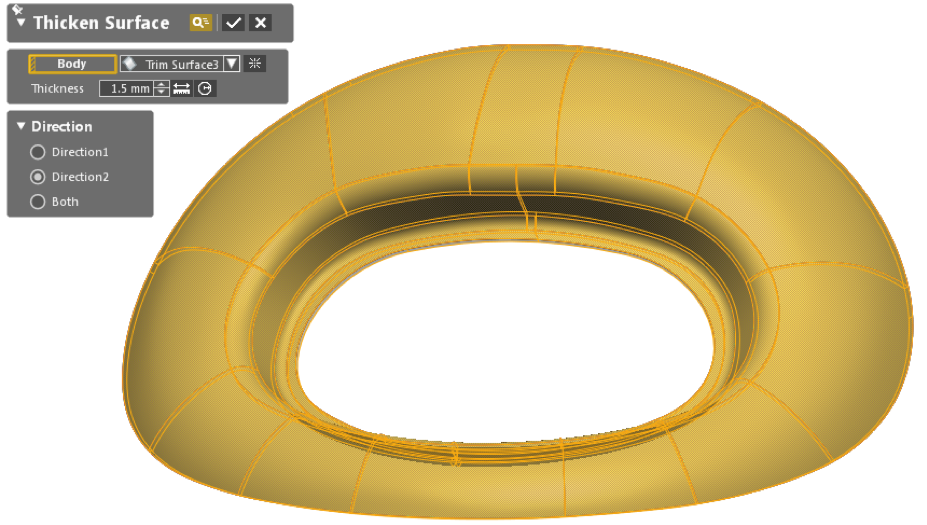

13. Thicken Surface

Sau khi hoàn thành bước tạo bề mặt sơ bộ, tiến hành tạo bề dày cho sản phẩm với lệnh Thicken Surface.

Ở tab Model chọn lệnh . Tạo bề dày thành với giá trị 1.5mm và chọn phương pháp Direction2 (tạo thành dày hướng vào trong, tính từ bề mặt => Nhấn Ok để kết thúc lệnh.

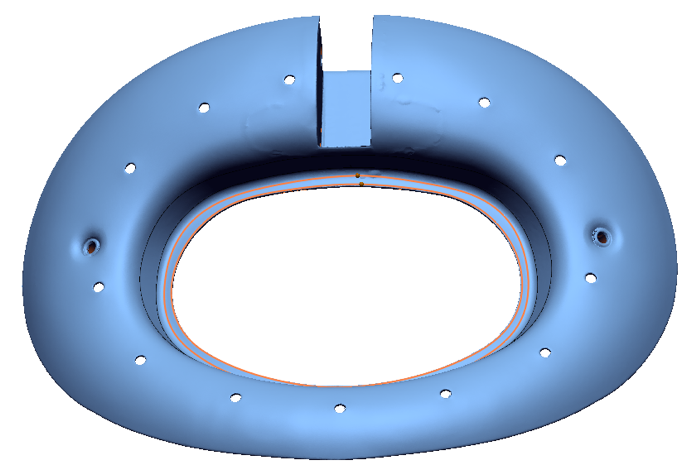

Kết quả được

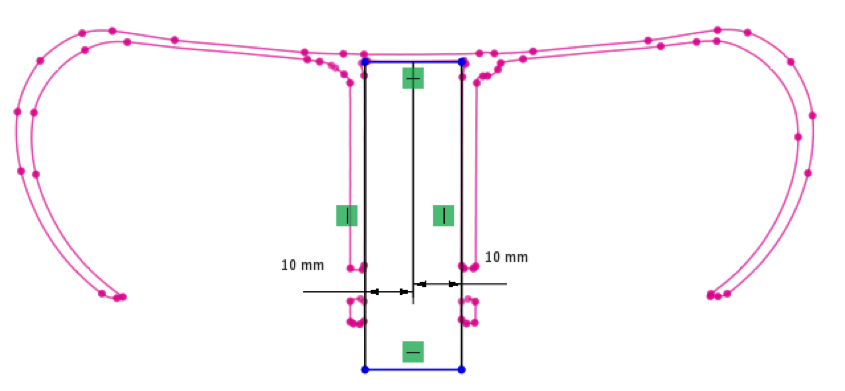

14. Mesh Sketch

Ở Tab Sketch trên menu chọn lệnh Mesh Sketch

Tiến hành vẽ biên dạng như hình Sketch2

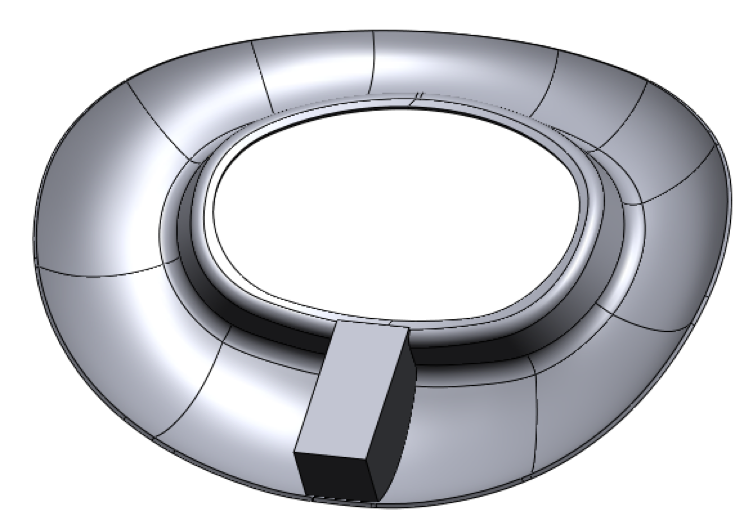

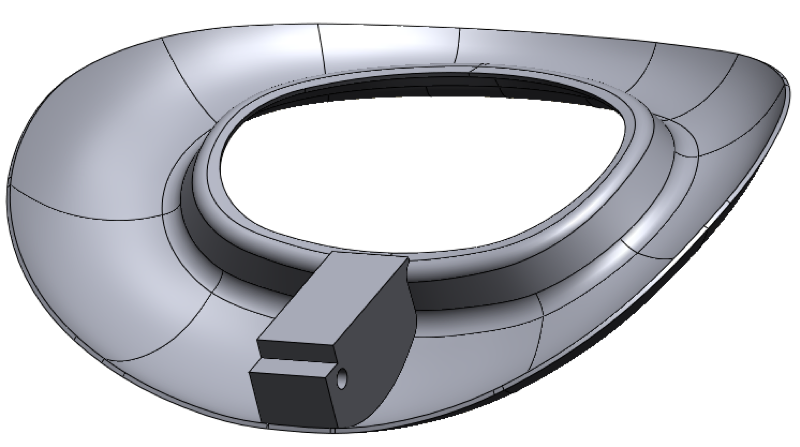

15. Extrude Solid

Ở Tab Model, vào menu trên thanh công cụ chọn Extrude Solid

Trong Base Sketch => Chọn Sketch2 (Mesh)

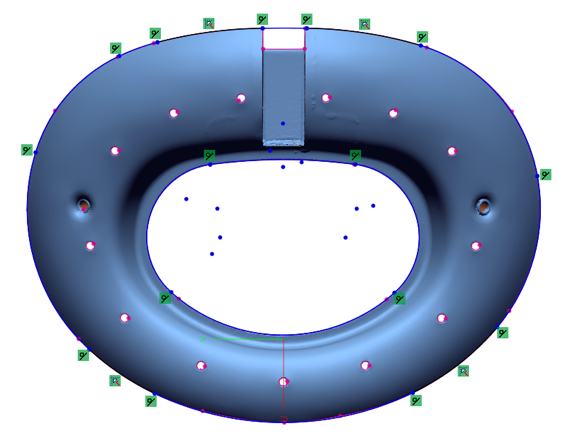

16. Mesh Sketch

Ở Tab Sketch trên menu chọn lệnh Mesh Sketch

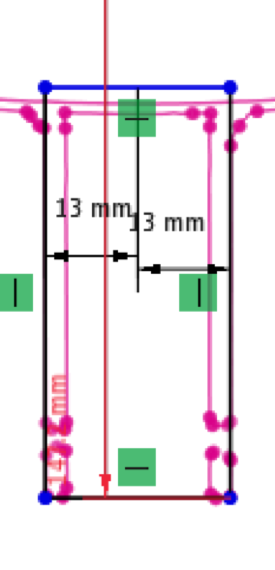

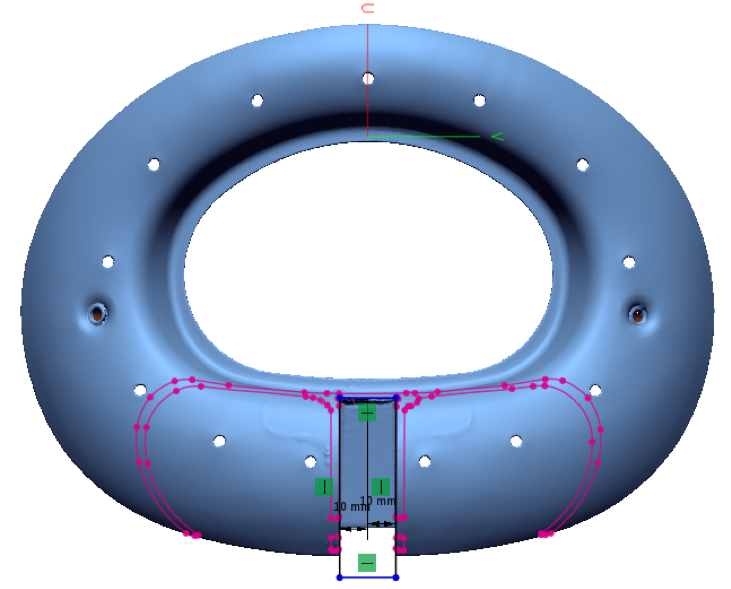

Tiến hành vẽ biên dạng như hình Sketch3

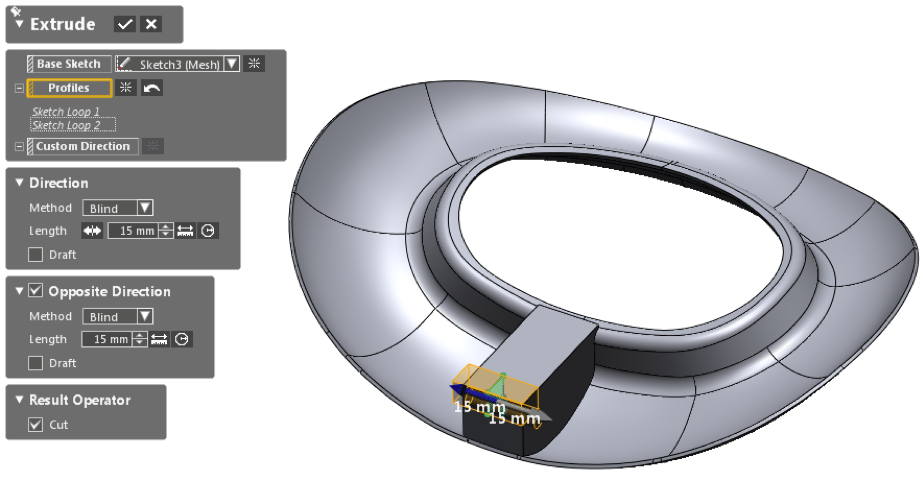

17. Extrude (Cut)

Ở Tab Model, vào menu trên thanh công cụ chọn Extrude Solid

Trong Base Sketch => Chọn Sketch3 (Mesh)

Click OK để kết thúc lệnh được như hình

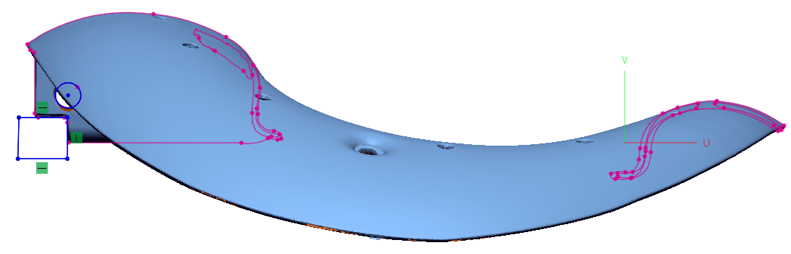

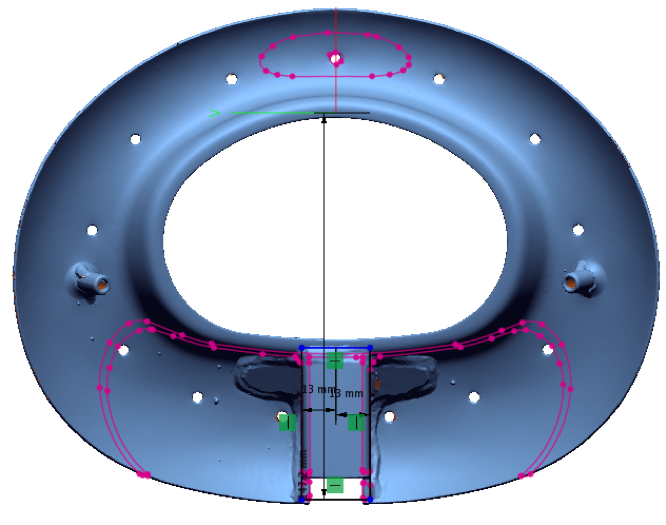

18. Mesh Sketch

Ở Tab Sketch trên menu chọn lệnh Mesh Sketch

Tiến hành vẽ biên dạng như hình Sketch4

19. Extrude (Cut)

Ở Tab Model, vào menu trên thanh công cụ chọn Extrude Solid

Trong Base Sketch => Chọn Sketch4 (Mesh)

Click OK để kết thúc lệnh được như hình

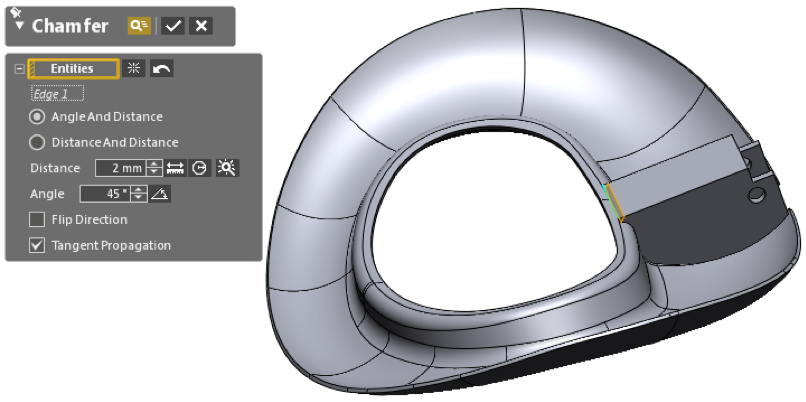

20. Chamfer

Ở Tab Model, vào menu trên thanh công cụ chọn Chamfer , để vát cạnh như hình

21. Fillet

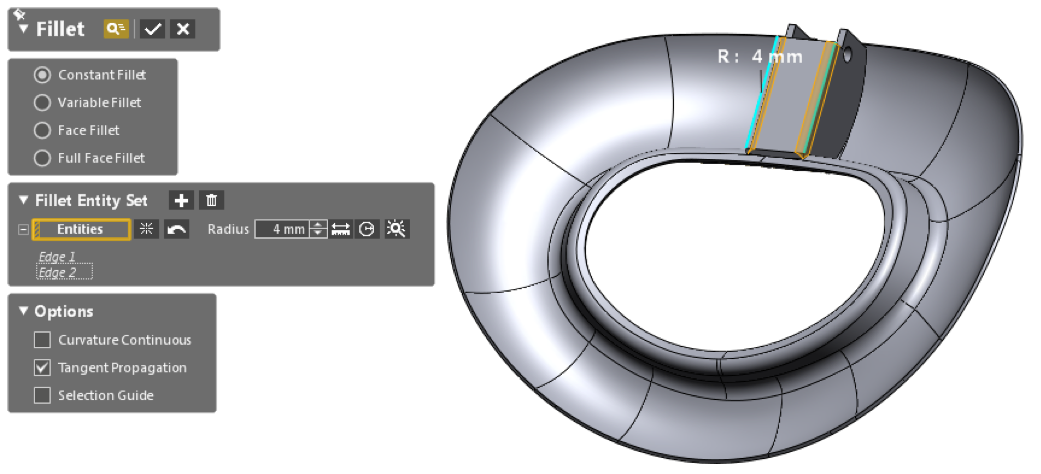

Ở tab Model trên menu nhấp chọn lệnh fillet  để bo cạnh như hình.

Chọn Constant fillet. Nhập Radius là 4mm.

Click OK để kết thúc lệnh được như hình.

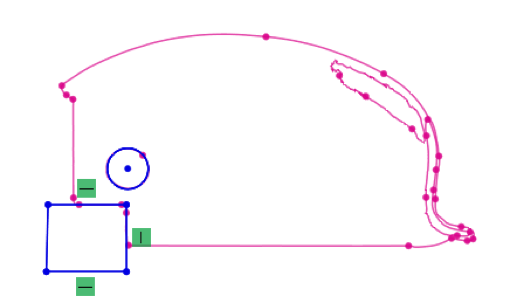

22. Mesh Sketch

Ở Tab Sketch trên menu chọn lệnh Mesh Sketch

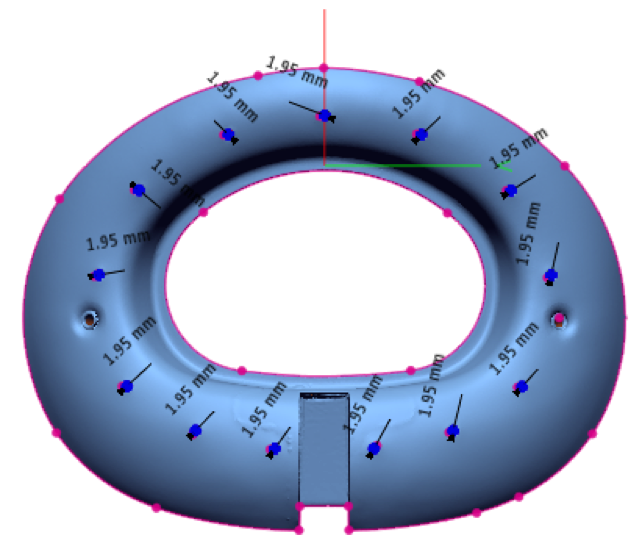

Tiến hành vẽ biên dạng như hình Sketch5

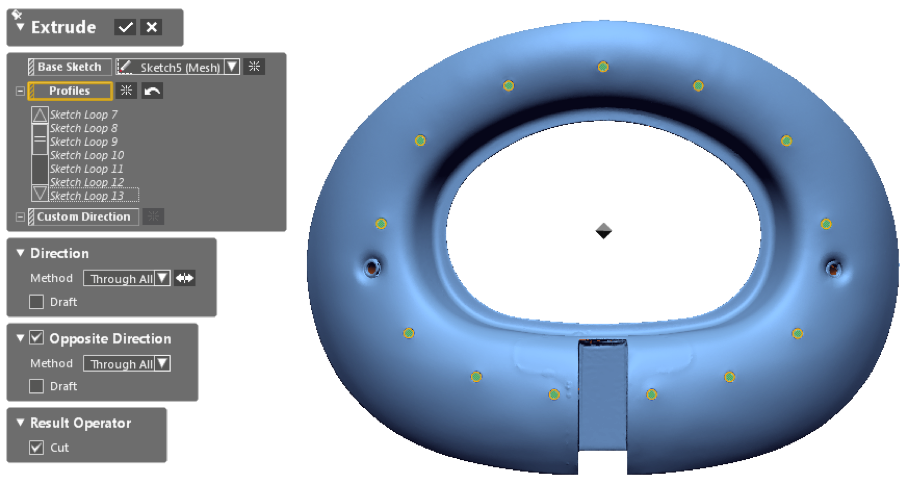

23. Extrude (Cut)

Ở Tab Model, vào menu trên thanh công cụ chọn Extrude Solid

Trong Base Sketch => Chọn Sketch5 (Mesh)

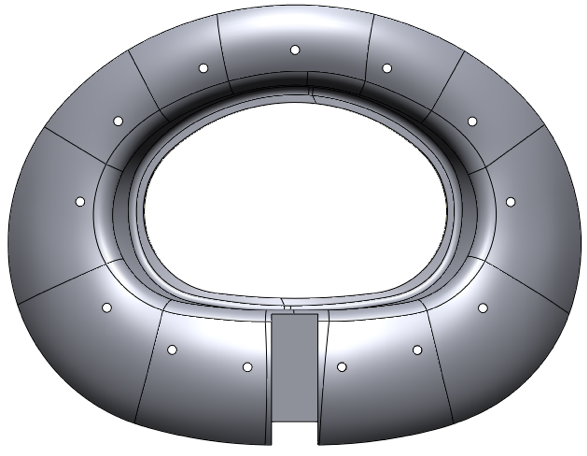

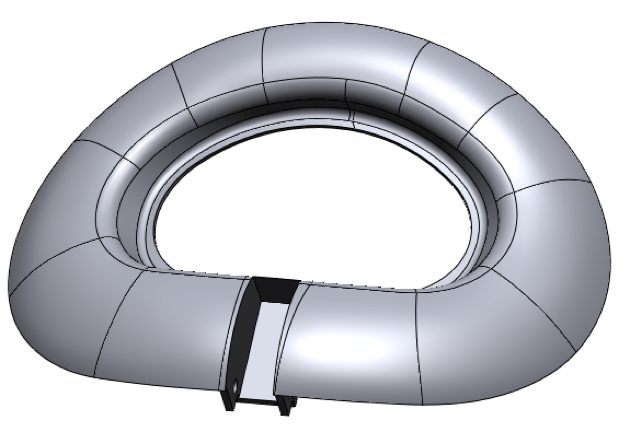

Click OK để kết thúc lệnh được như hình

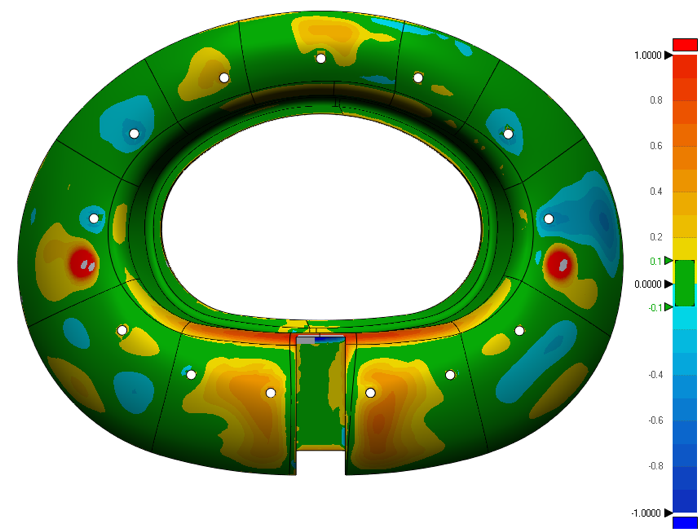

24. Check Accuracy Analyzer.

Bước cuối cùng là so sánh chi tiết vừa dựng với dữ liệu Scan ban đầu.

Nhấp vào biểu tượng Accuracy Analyzer  để kiểm tra. Lệnh này kiểm tra độ sai lệch giữa chi tiết thiết kế so với dữ liệu quét ban đầu thông qua thang màu sắc. Với chi tiết thể hiện màu xanh lá cây càng nhiều thì dung sai càng nhỏ, thể hiện chi tiết đạt độ chính xác cao. Còn khi chi tiết thiết kế phủ màu đỏ, màu vàng hoặc xanh thì  có dung sai lớn, thể hiện chi tiết đạt độ chính xác thấp.

Nhìn vào bảng màu có thể thấy chi tiết thiết kế ngược bằng phần mềm đạt độ chính xác trong phạm vi dung sai cho phép.
