Nên chọn bản Mastercam nào? Phần 2: Phay đa trục (Multiaxis)

Ebook - Guide & More 19 - 01 - 2021

Công ty của bạn đã có máy phay CNC 3 trục và đang kế hoạch nâng cao năng lực gia công chi tiết khó. Công ty dự kiến đầu tư máy gia công 4 hoặc 5 trục đồng thời. Song song với việc lựa chọn phần cứng (thiết bị); Thì bạn đang đồng thời phân vân giữa các option của phần mềm Mastercam. Hiểu được nổi lo ấy của bạn, bài viết dưới đây cung cấp các cơ sở chuẩn xác; Để công ty của bạn sẽ chọn đúng phiên bản Mastercam cho từng loại thiết bị máy CNC.

04 Options lập trình gia công đa trục của Mastercam

Nên chọn bản Mastercam nào

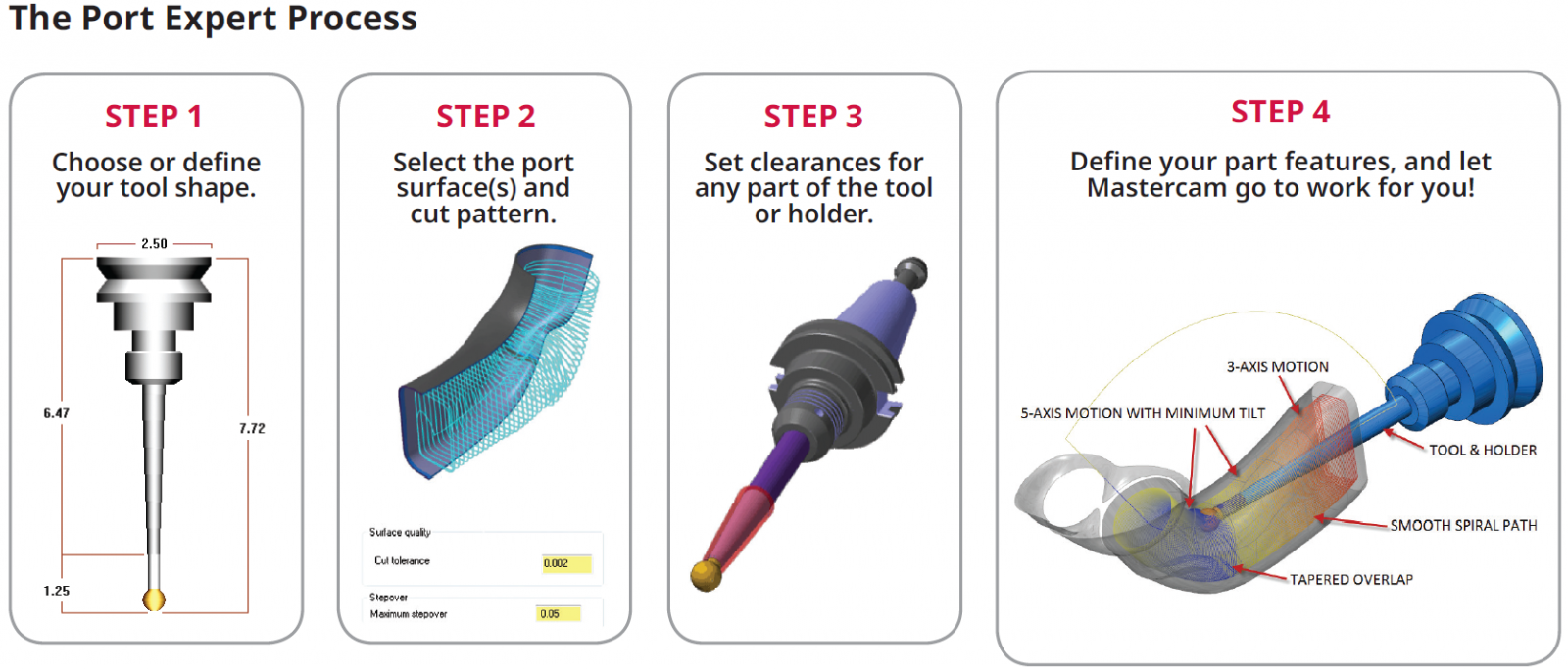

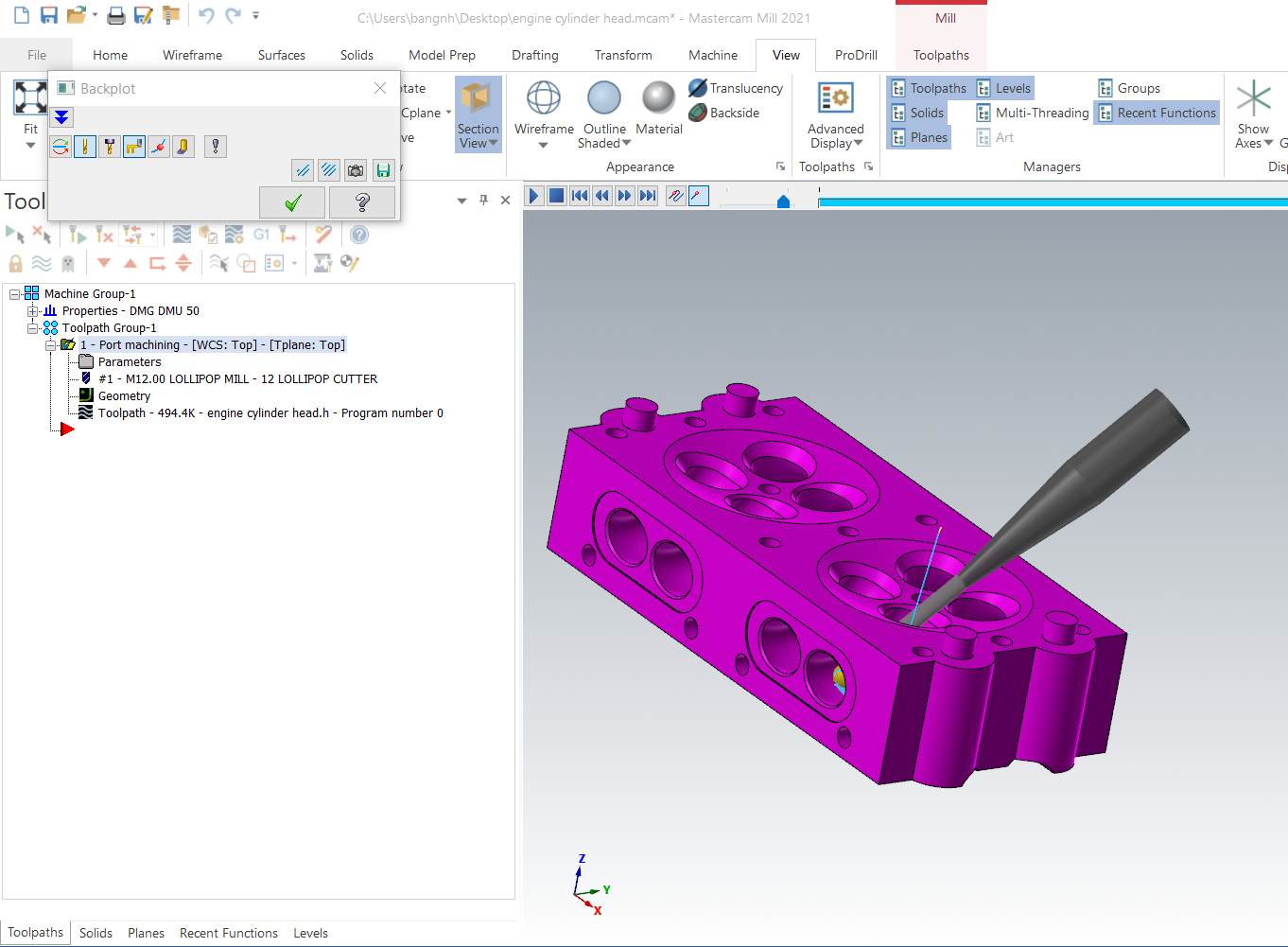

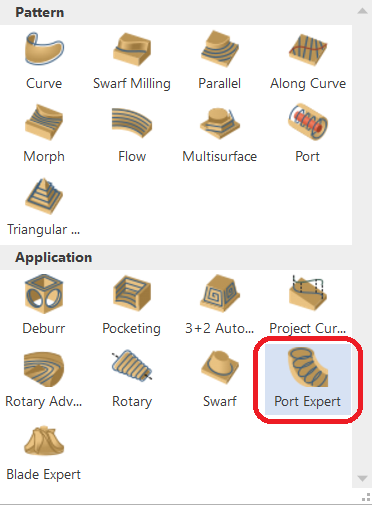

1. Option – Port Expert

Dùng để gia công những chi tiết chuyên dụng dạng ống cong phức tạp.

Nên chọn bản Mastercam nào

Nên chọn bản Mastercam nào

*Điều kiện nâng cấp: Bạn đã có license Mill 3D

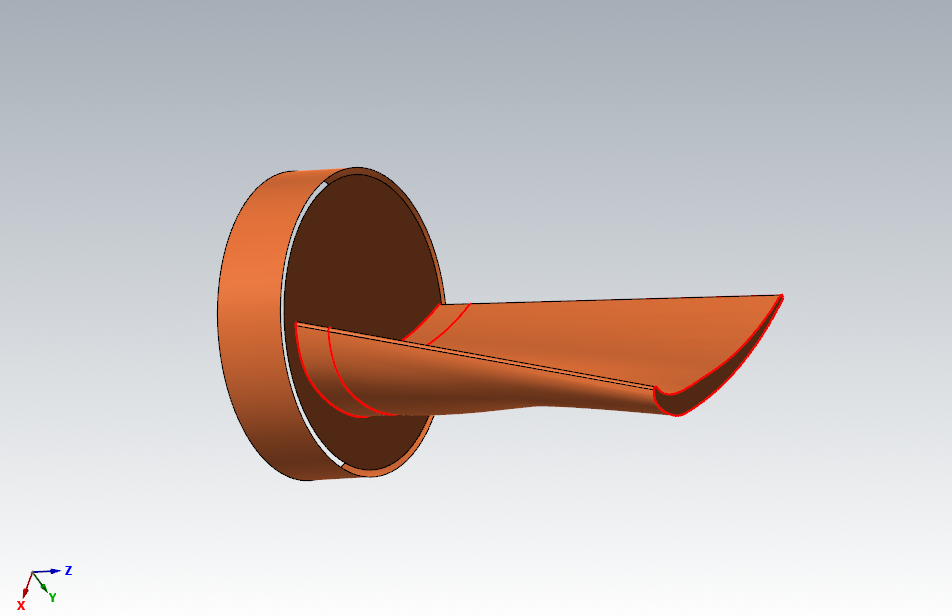

2. Option – Blade Expert

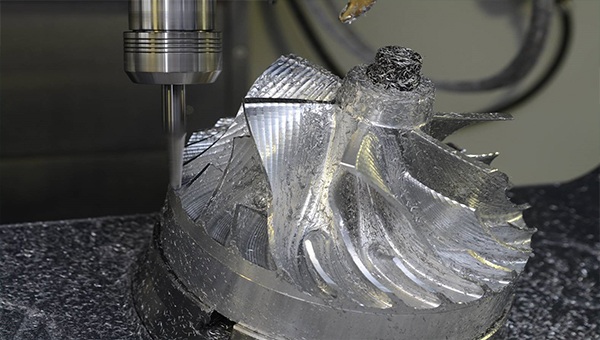

Dùng để gia công những chi tiết chuyên dụng dạng cánh tua bin, cánh quạt.

Nên chọn bản Mastercam nào

*Điều kiện nâng cấp: Bạn đã có license Mill 3D

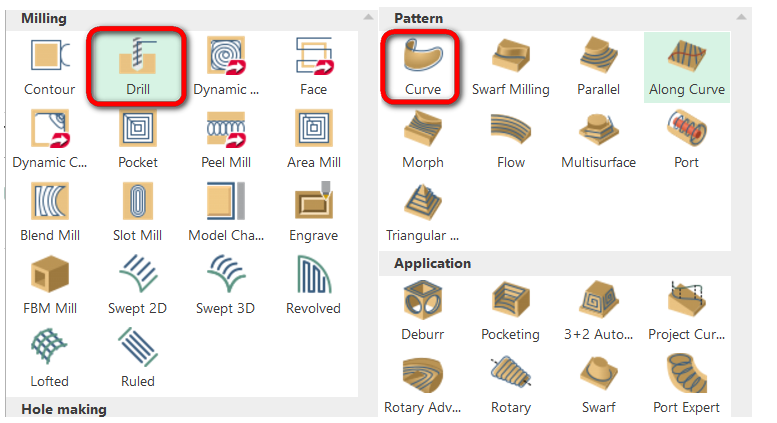

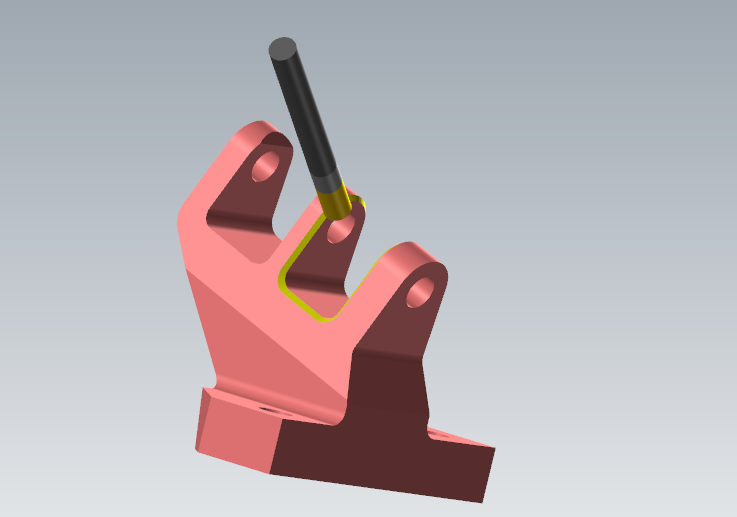

3. Option – Curve and Drill 5 axis

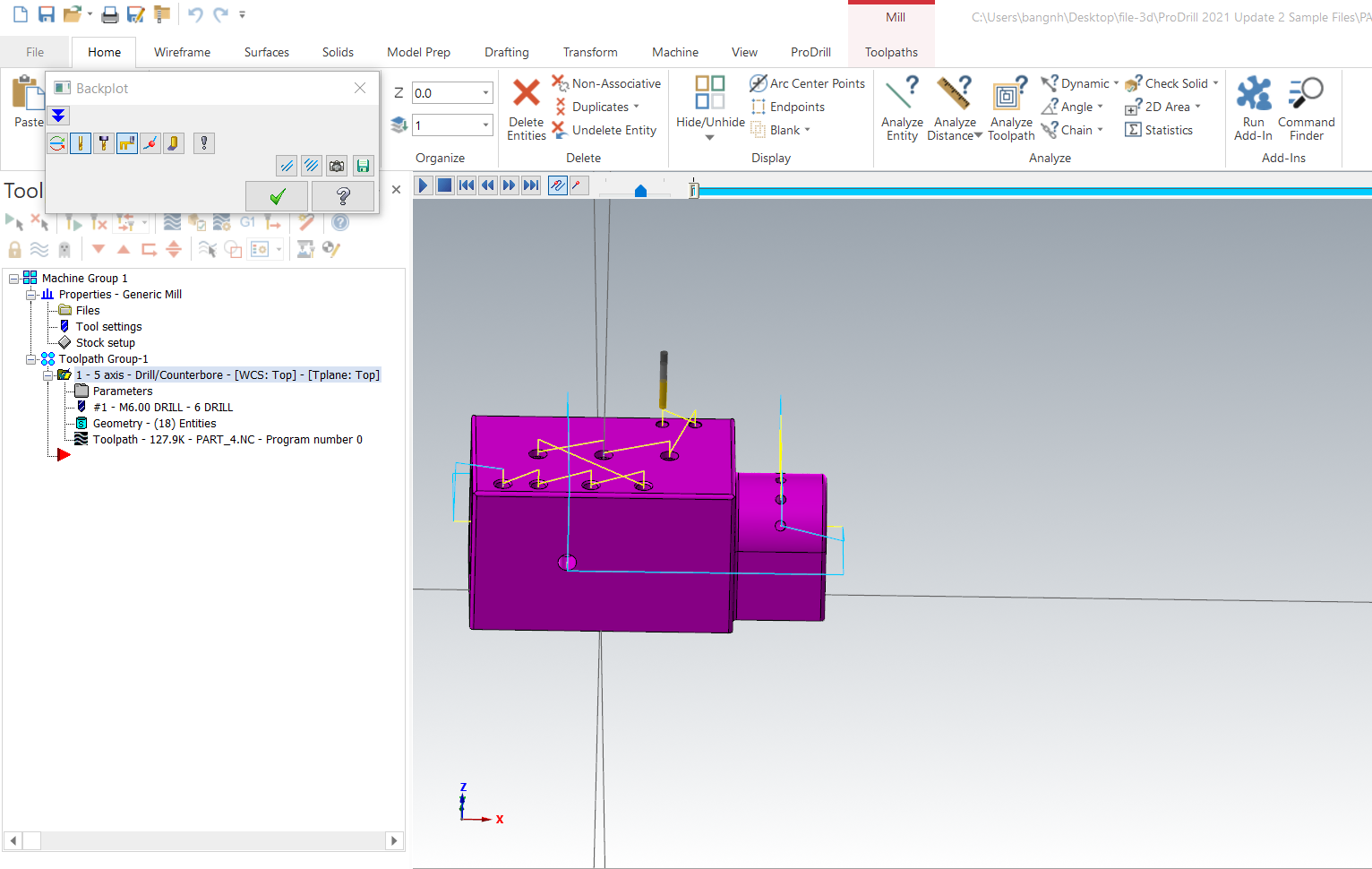

Với Drill 5 axis, bạn có thể gia công tất cả các lỗ ở các mặt khác nhau chỉ với 1 toolpath.

Lệnh Curve đặc biệt thích hợp để cắt những chi tiết có mặt cong phức tạp hoặc chamfer các cạnh nghiêng, cong.

Nên chọn bản Mastercam nào

*Điều kiện nâng cấp: Bạn đã có license Mill hoặc Mill 3D

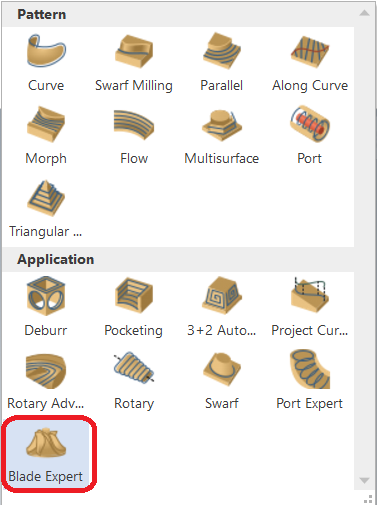

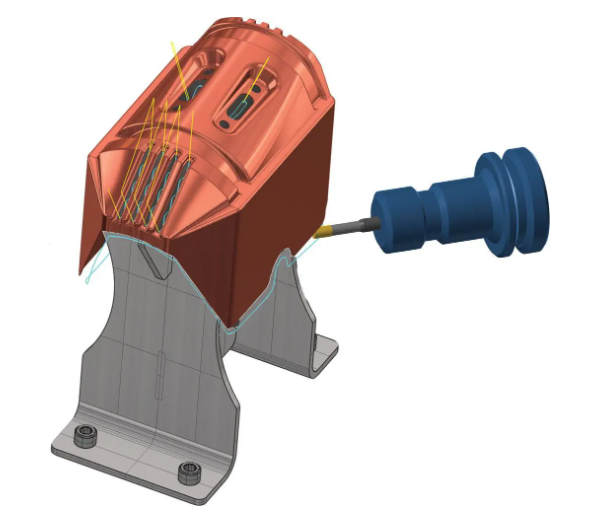

4. Option – Multiaxis

Cung cấp đầy đủ các lệnh trong Multiaxis, nhưng không bao gồm Port Expert và Blade Expert.

Nên chọn bản Mastercam nào

*Điều kiện nâng cấp: Bạn đã có gói license Mill 3D

Tư vấn chọn Mastercam multiaxis (đa trục)

Dựa trên nhu cầu đầu tư nâng cấp hoặc mua mới máy CNC của công ty. Sau đây là các cơ sở – giúp bạn dễ dàng lựa chọn một Option gia công đa trục chính xác từ Mastercam.

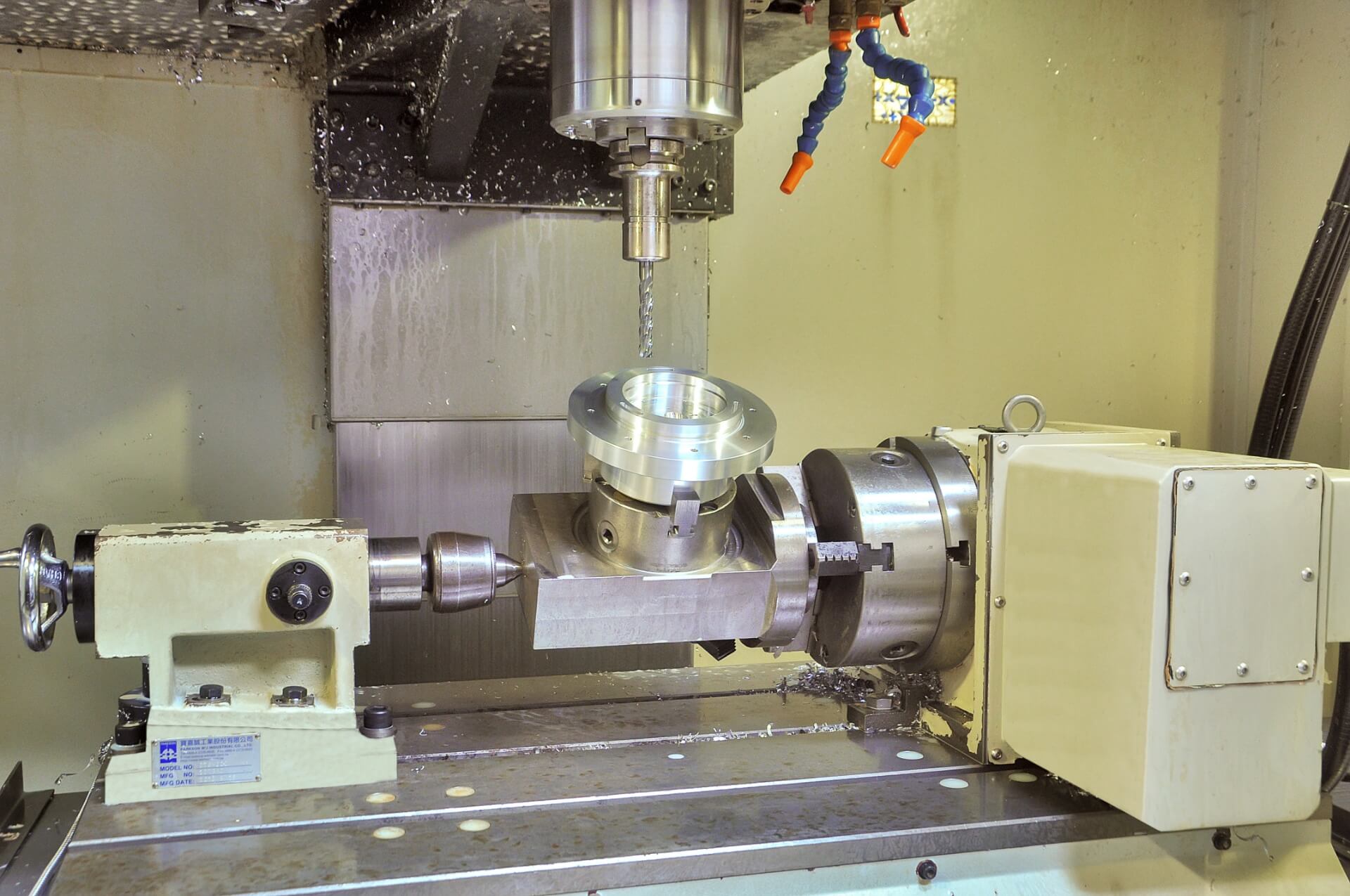

1. Trường hợp sử dụng máy 4 trục đồng thời.

Với 4 trục của máy CNC có thể di chuyển đồng thời, bạn sẽ chọn Options Mastercam nào? Câu trả lời phụ thuộc vào từng dạng chi tiết mà bạn cần gia công, chúng ta có thể cân nhắc 2 lựa chọn như sau:

a. Gia công lỗ quanh trục xoay thì có thể đầu tư option “Curve and Drill 5 axis”

b. Gia công các bề mặt vừa freeform vừa biến đổi quanh trục, Option Multiaxis là lựa chọn thích hợp.

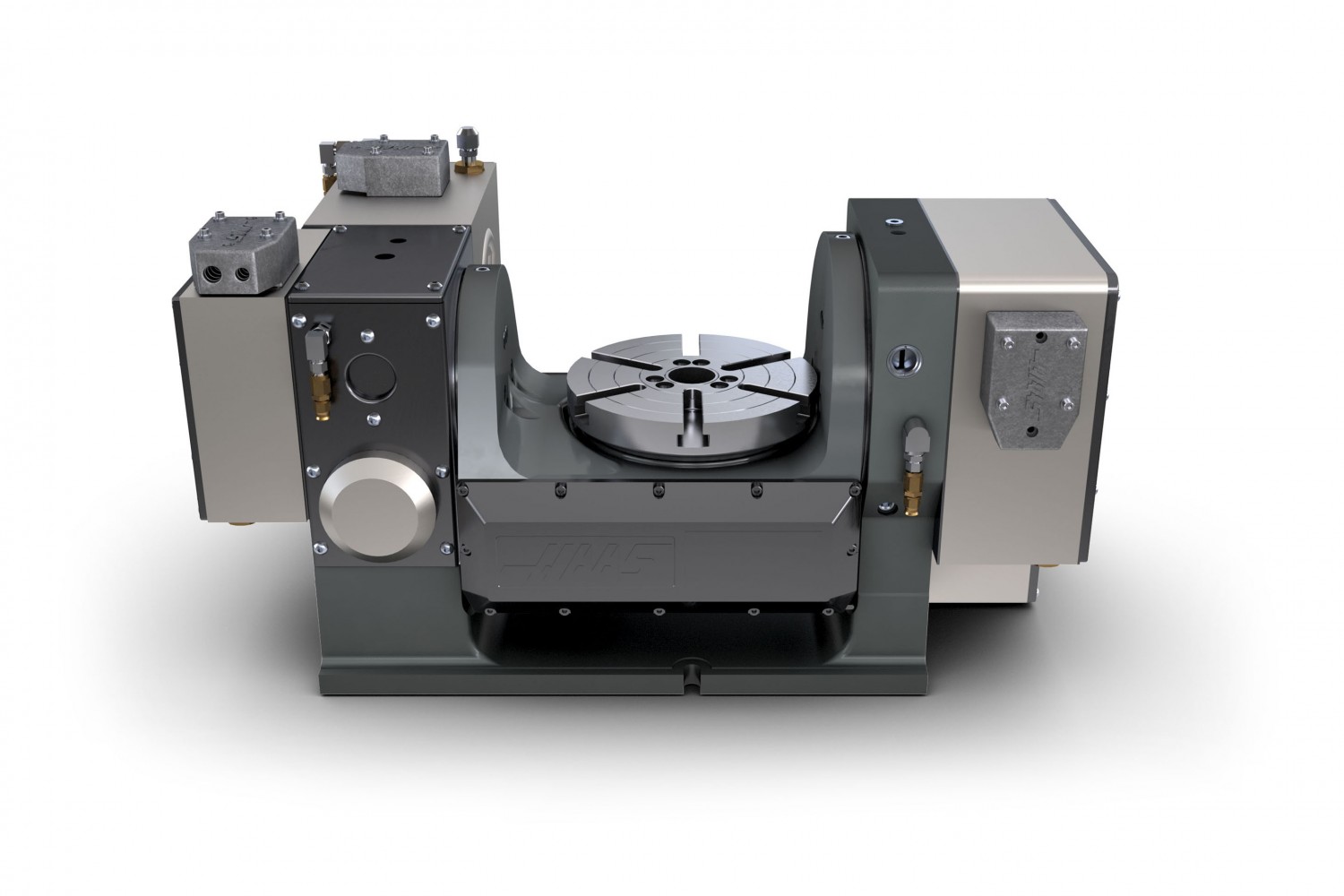

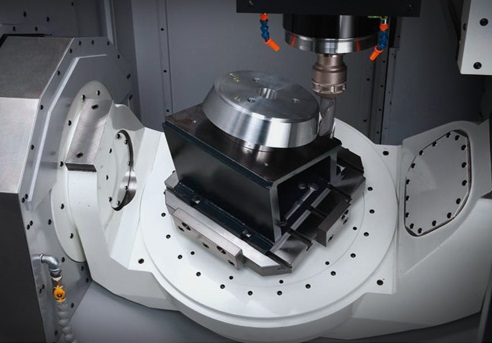

2. Trường hợp sử dụng máy 5 trục đồng thời hoặc bàn xoay 5 trục đồng thời.

Đối với dạng máy này, option Multiaxis là lựa chọn phù hợp nhất.

Nên chọn bản Mastercam nào

Ngoài Option Multiaxis; Khách hàng có thể cân nhắc đầu tư bổ sung một trong hai modules chuyên biệt khác, gồm: Port Expert và/hoặc Blade Expert. Như sau:

a. Port Expert

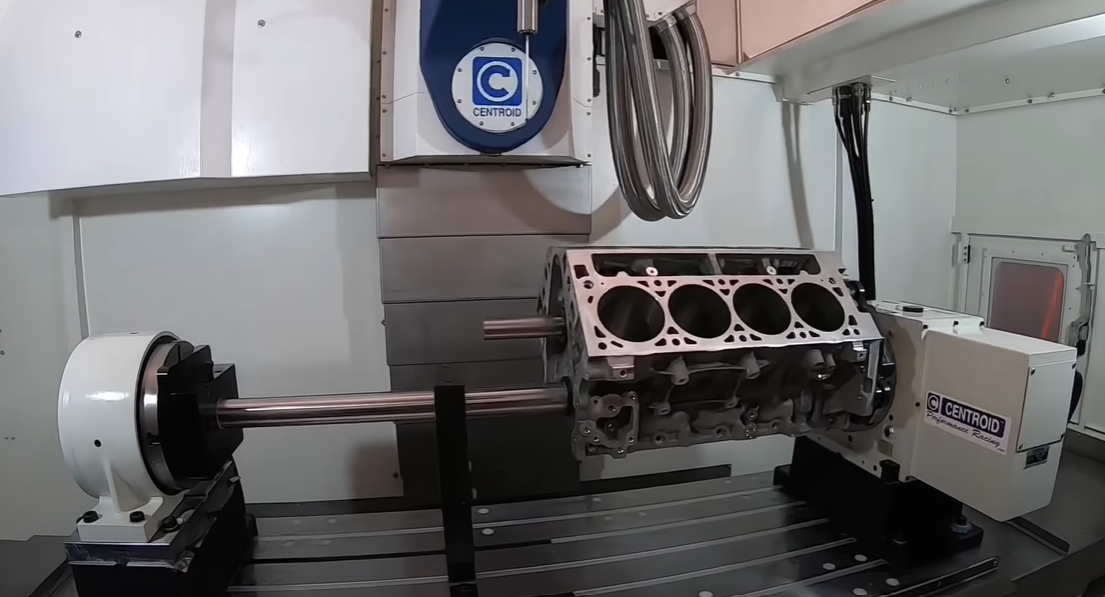

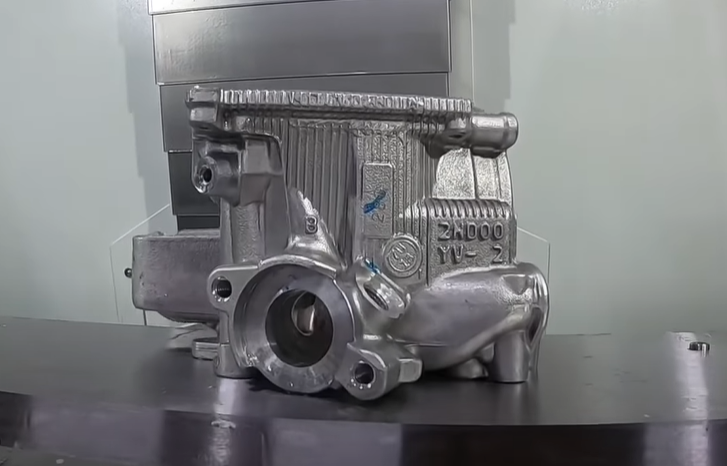

Những lốc máy trong các động cơ xe máy, xe hơi sau khi đúc sẽ cần phải gia công tinh lại những vị trí cần làm việc, hoặc trong quá trình vận hành bị hư hại, cần sửa chữa. Trong đó có những hốc, xu-pap (van hút, van xả), xilanh …

Lệnh Port Expert trong Mastercam tạo ra những đường chạy dao chuyên dụng. Giúp đơn giản hóa việc lập trình và tối ưu hóa đường chạy dao.

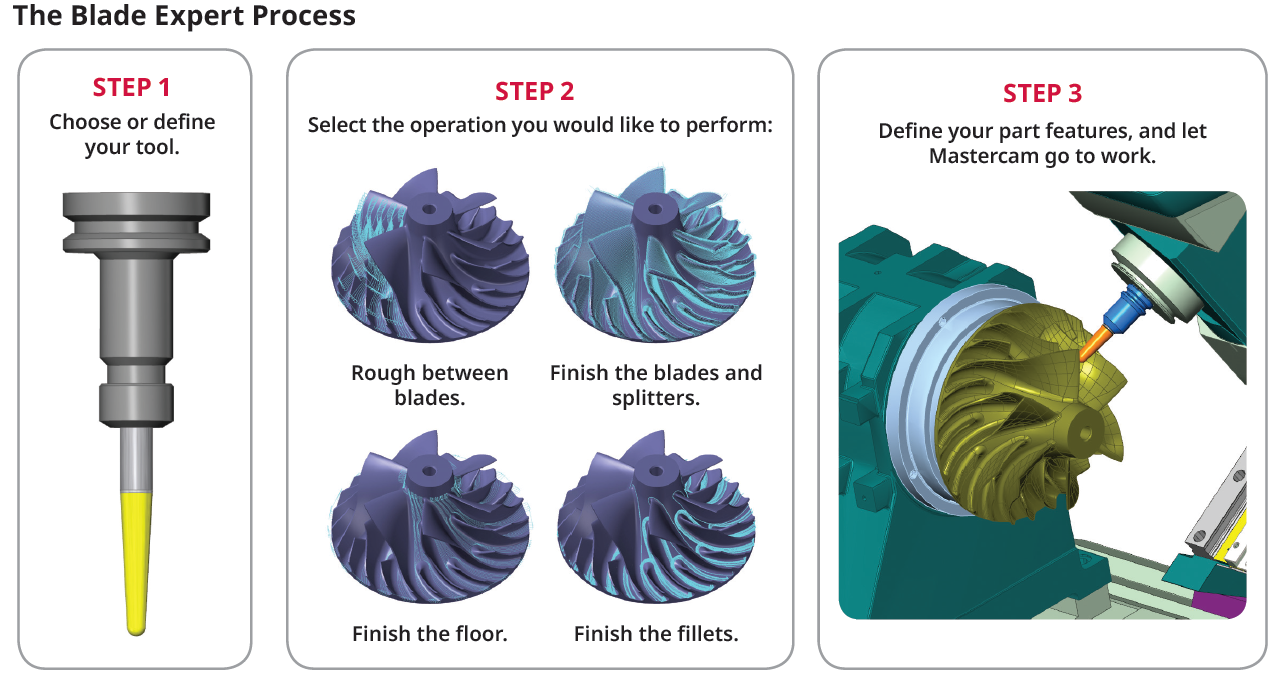

b. Blade Expert

Việc tạo ra các toolpath để chạy cánh tua bin, cánh quạt với các lệnh thông thường là cực kì phức tạp. Lệnh Blade Expert trong Mastercam tạo ra các đường chạy dao hiệu quả, trơn tru. Nó chuẩn hóa quy trình lại thành 4 bước:

  • Phá thô vật liệu ở giữa cánh
  • Chạy tinh các cánh
  • Chạy tinh mặt đáy
  • Chay tinh các góc bo

Nên chọn bản Mastercam nào

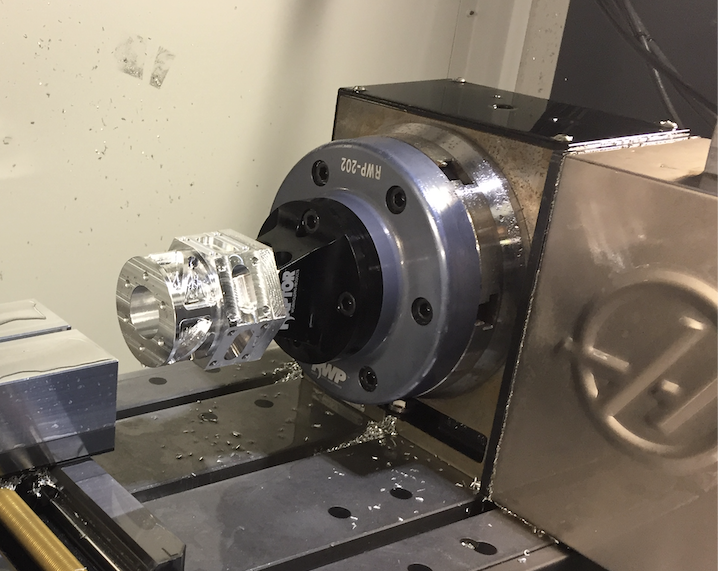

Ngoài ra, trên thị trường còn có các tên gọi cho máy đa trục như: đầu phân độ, máy 3+1, máy 3+2. Đây là kiểu gia công đa trục có vị trí hay gia công với góc nghiêng cố định.

Các trục gắn thêm trên máy không thể di chuyển đồng thời. Việc đầu tư các option Multiaxis là không cần thiết. Các license của Mastercam  như Mill Entry, Mill hoặc Mill 3D hoàn toàn đáp ứng được các loại máy này.

Hy vọng bài viết trên có thể giúp bạn nên chọn bản Mastercam nào là phù hợp với từng loại máy và sản phẩm kinh doanh của công ty bạn.

Tài liệu tham khảo chi tiết: [link_nhan_tai_lieu type=’1′]
