Quét 3d là gì ? Lợi ích mang lại từ scan 3d

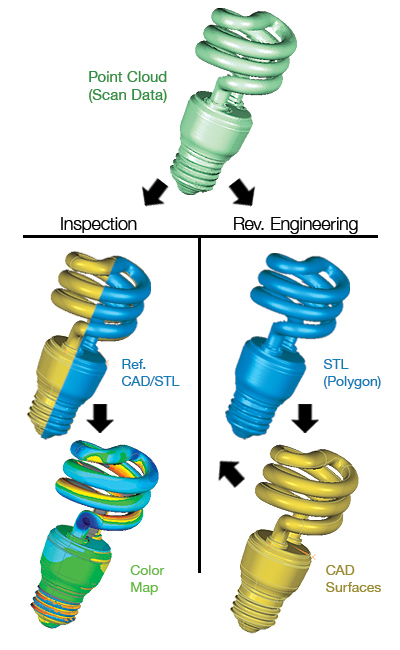

Quét 3d là gì – Một công nghệ không tiếp xúc, không phá hủy, có thể chụp kỹ thuật số hình dạng của các vật thể vật lý bằng cách sử dụng một dòng ánh sáng laser hoặc một vùng ánh sáng. Dữ liệu thu được bằng máy quét 3d là đám mây điểm mô tả chính xác biên dạng bề mặt của một vật thể. Nói cách khác, quét 3D là một cách để chụp một đối tượng vật lý ở thế giới thật với kích thước và hình dạng chính xác và đưa vào thế giới máy tính kỹ thuật số ba chiều.

Máy Quét 3d là gì?

Một máy quét 3D có thể dựa trên nhiều công nghệ khác nhau, mỗi công nghệ có những hạn chế, ưu điểm và chi phí riêng. Nhiều hạn chế trong các loại đối tượng có thể được số hóa vẫn còn tồn tại. ví dụ, công nghệ quang học có thể gặp nhiều khó khăn với các vật thể sáng bóng, phản chiếu hoặc trong suốt. Ví dụ, quét cắt lớp CT (Computed Tomography) 3d và máy quét 3D ánh sáng cấu trúc (Structured-Light) có thể được sử dụng để xây dựng các mô hình 3D kỹ thuật số mà không cần thử nghiệm phá hủy.

Các dòng máy quét 3d phổ biến trên thị trường hiện nay

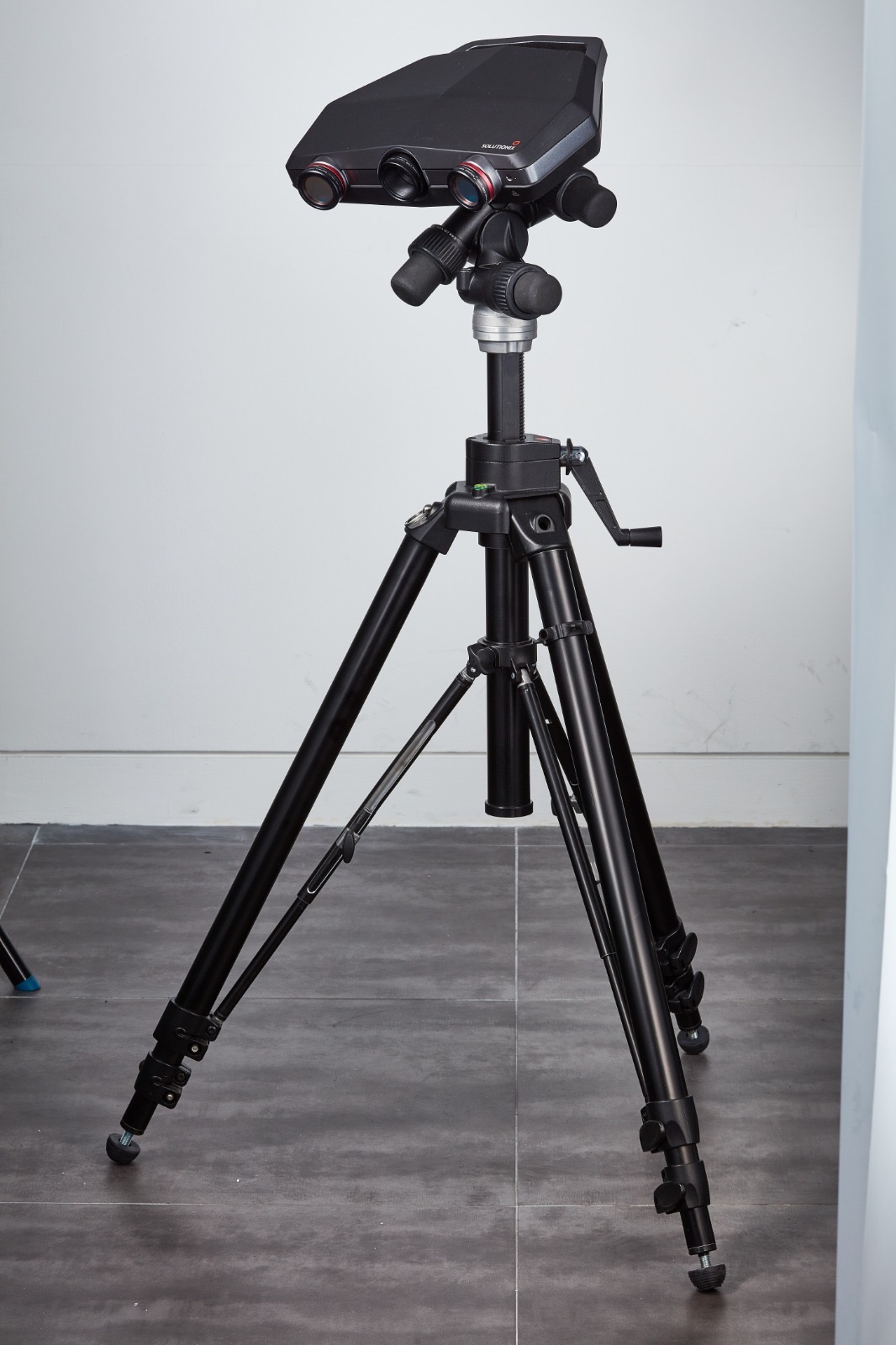

1. Máy Quét 3d lắp cố định trên chân đế

2. Phiên bản tự động hoá của máy quét 3d cố định

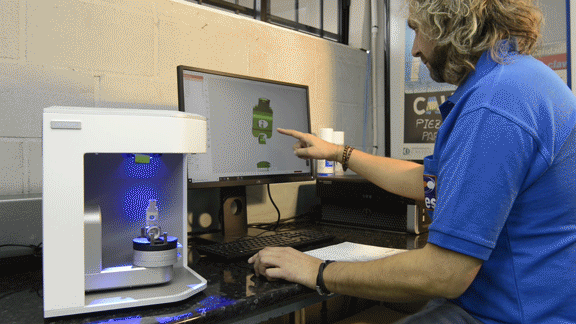

3. Máy quét 3d dạng hộp

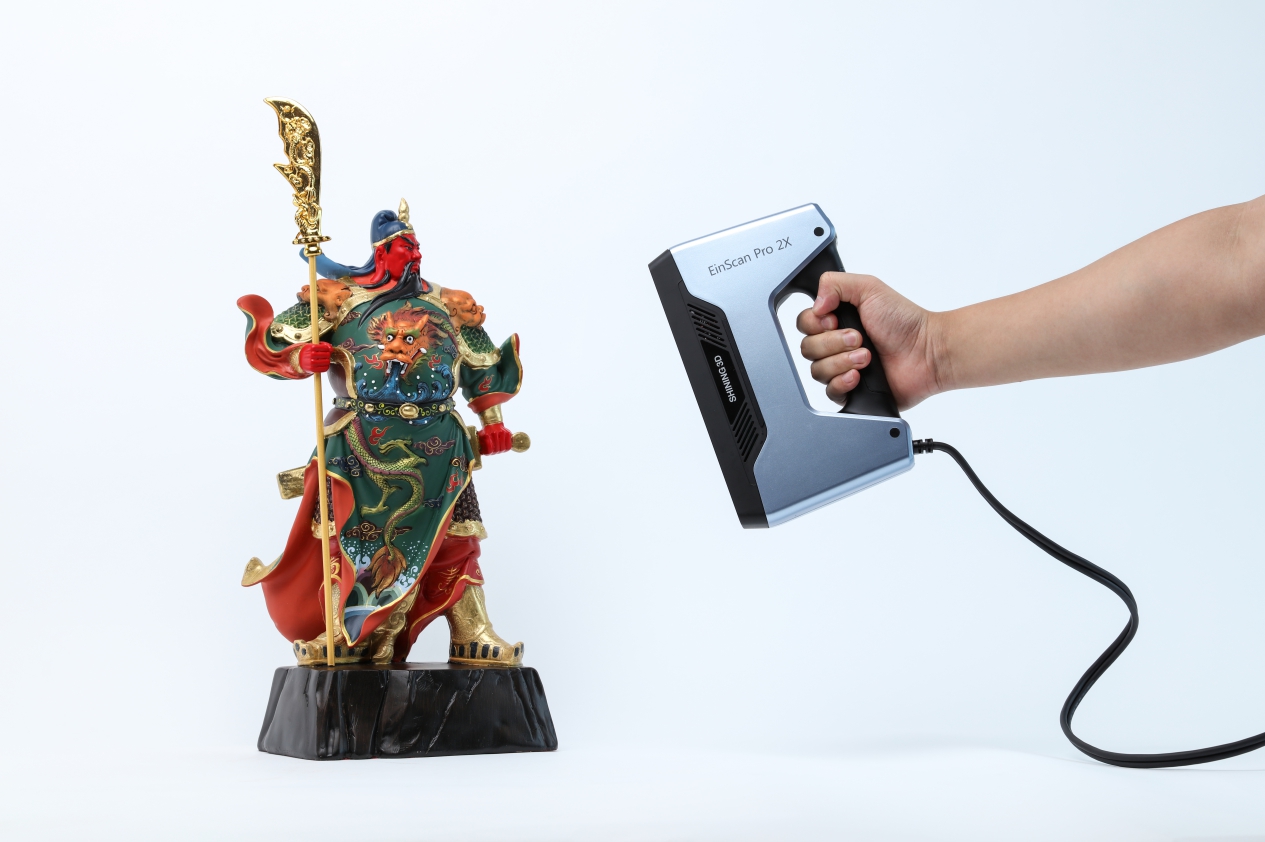

4. Máy quét 3d cầm tay phân khúc giá rẻ

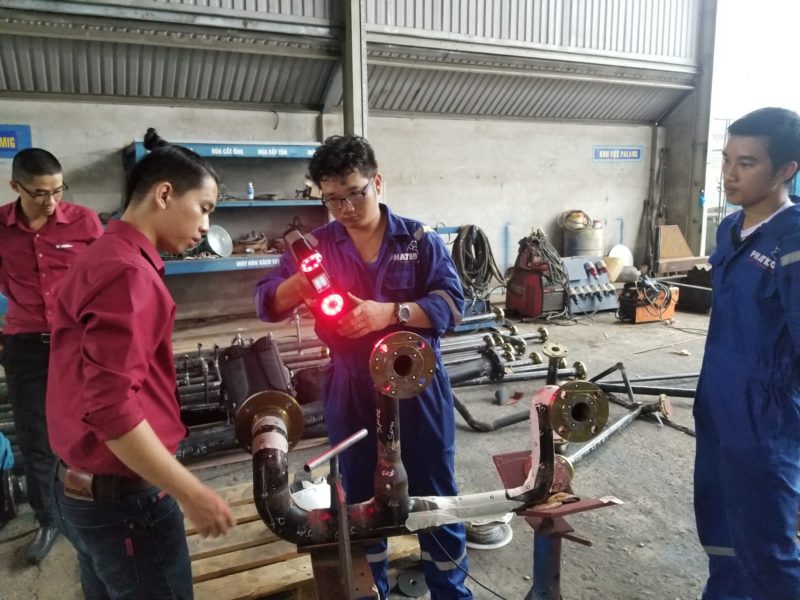

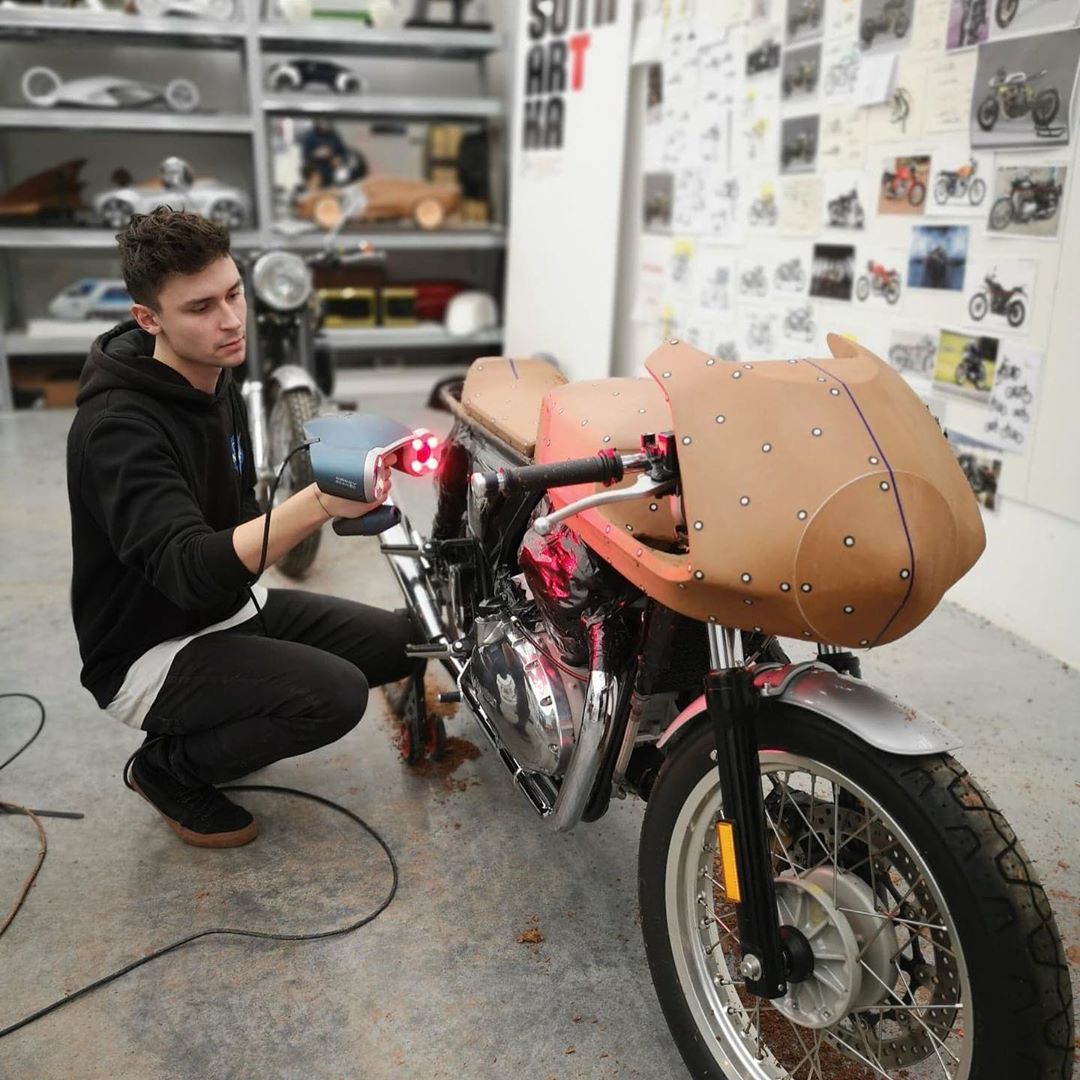

5. Máy quét 3d cầm tay laser công nghiệp

6. Phiên bản cao cấp cầm tay Freescan Trak

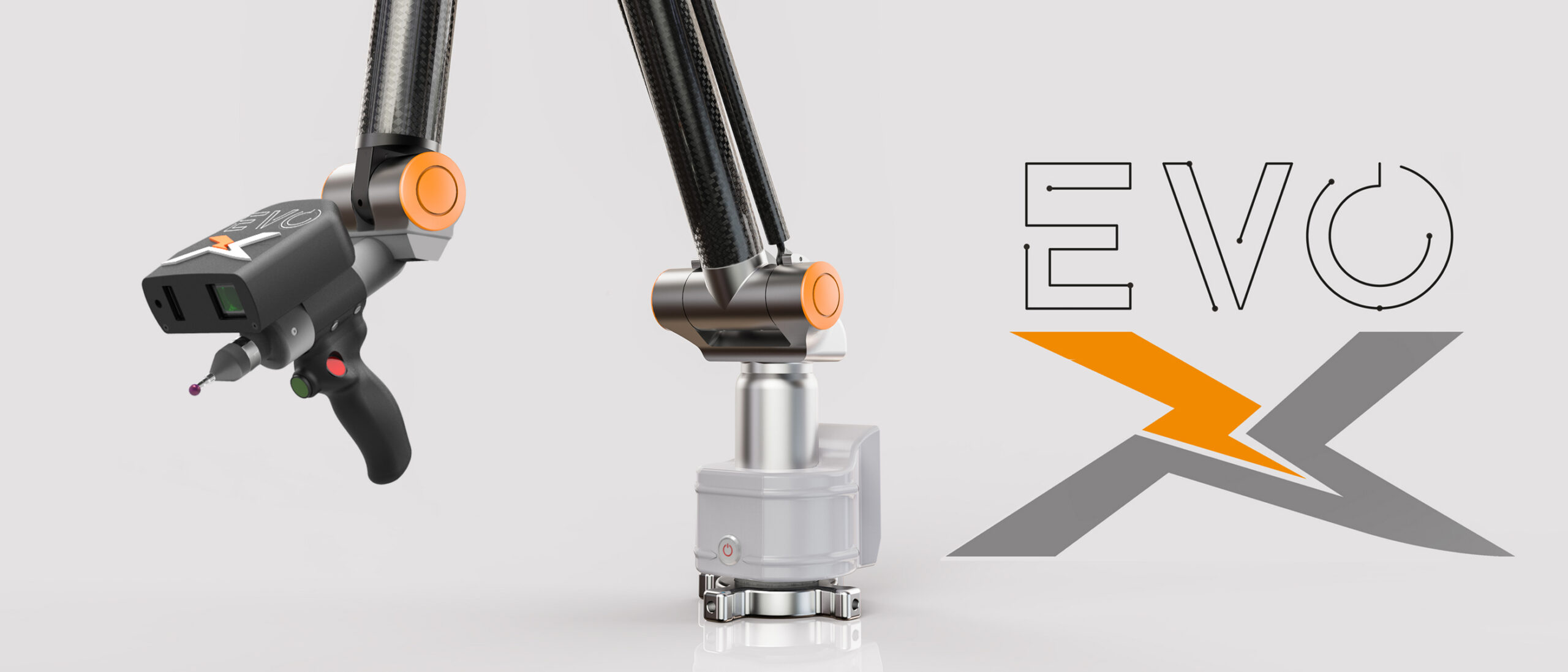

7. Cánh tay đo tiếp xúc tích hợp máy quét 3d

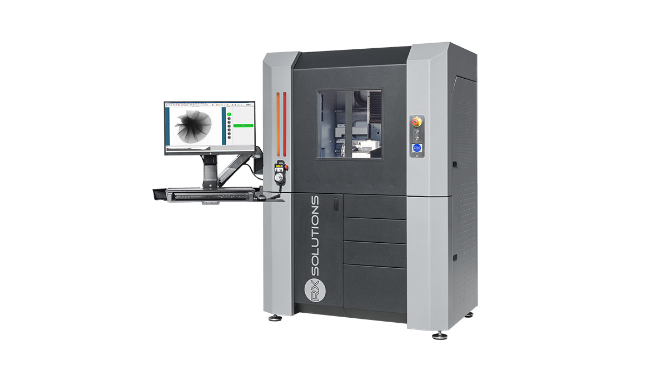

8. Máy quét 3d công nghệ CT X-ray

Lợi ích mang lại từ scan 3d

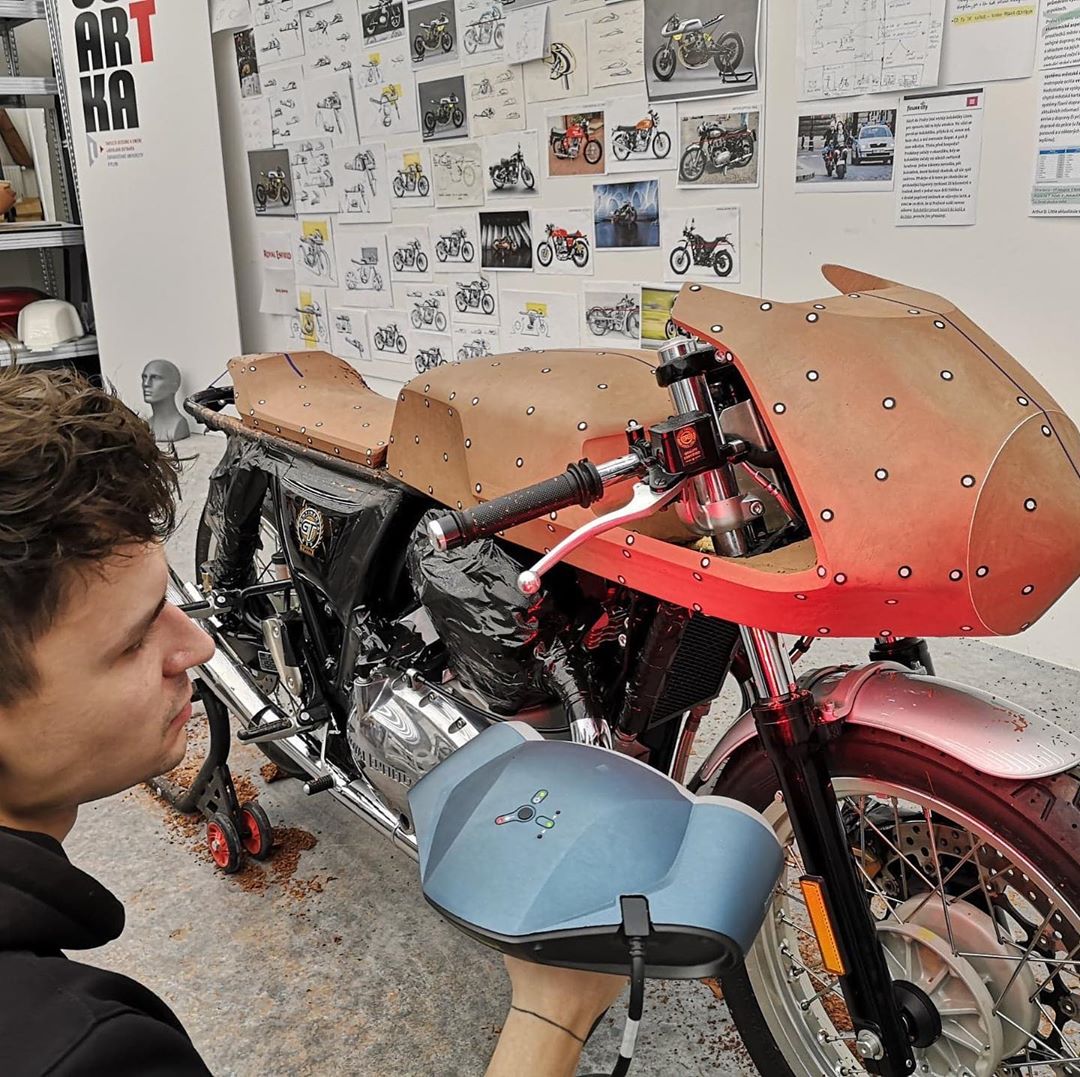

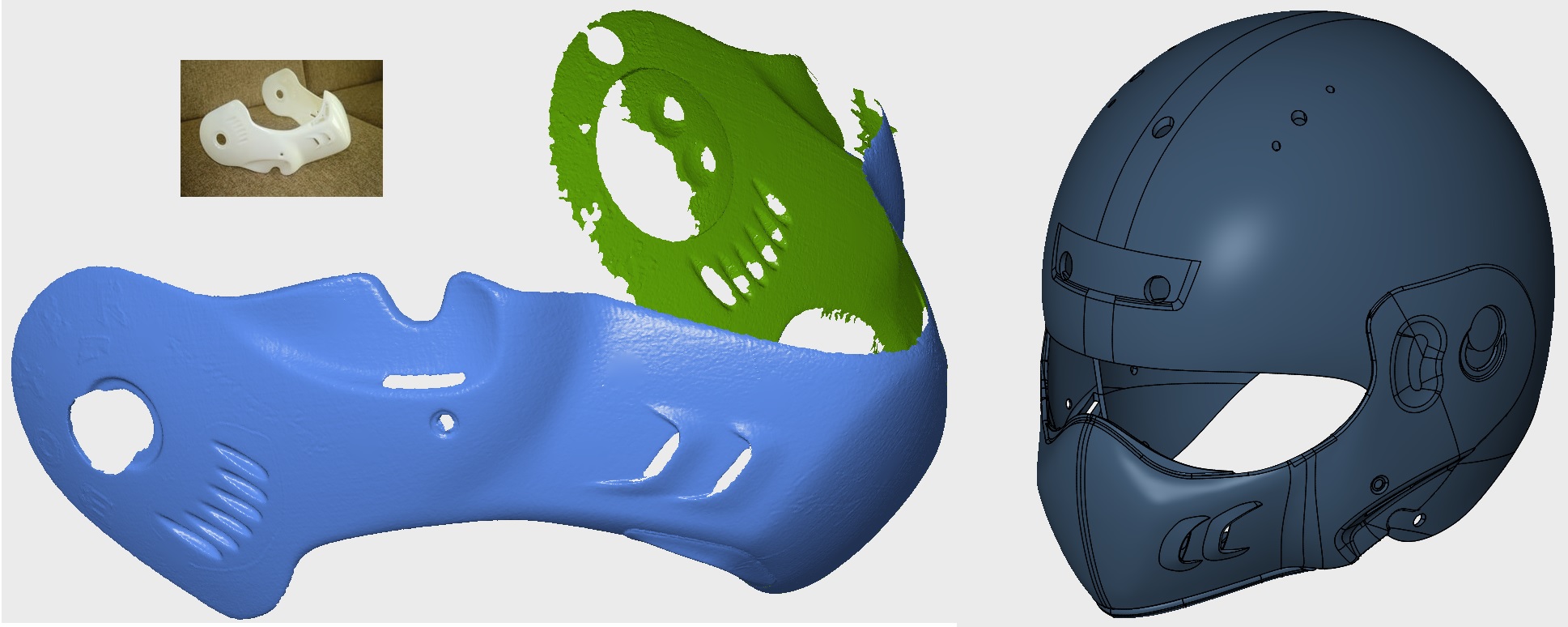

Chỉnh sửa thiết kế từ sản phẩm có sẵn

Sử dụng giải pháp quét 3d, điều chỉnh kích thước của chi tiết bảo vệ cằm nhỏ hơn cho nón bảo hiểm trùm đầu để phù hợp với kích cỡ trung bình của người Việt.

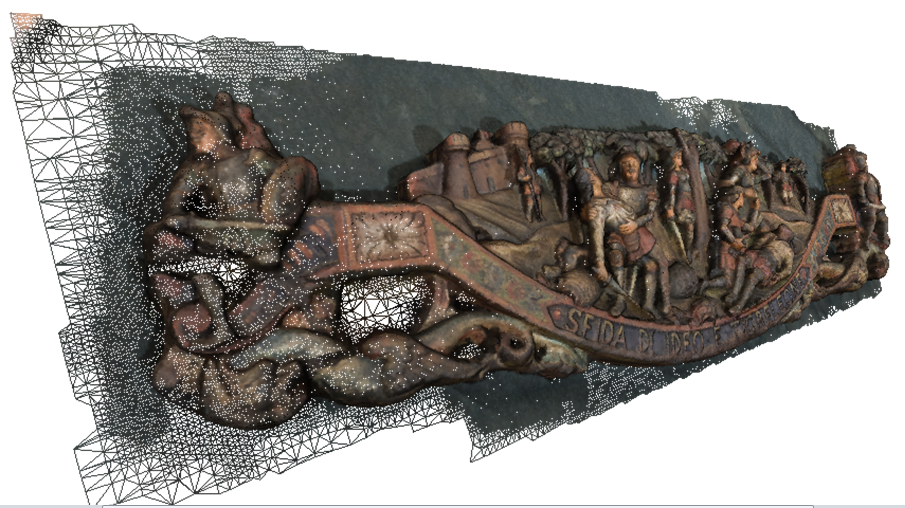

Lưu trữ dữ liệu 3D

Số hoá dữ liệu 3d cho mục đích lưu trữ (dự phòng). Hoặc upload lên website để giới thiệu sản phẩm một cách trực quan, cho phép khách hàng tương tác 360 độ hiện đang là một xu hướng mới trong bán hàng online. Việc này thực hiện được nhờ ứng dụng quét 3d đa sắc màu, hình dạng chính xác và màu sắc chân thực của sản phẩm bằng máy quét 3d.

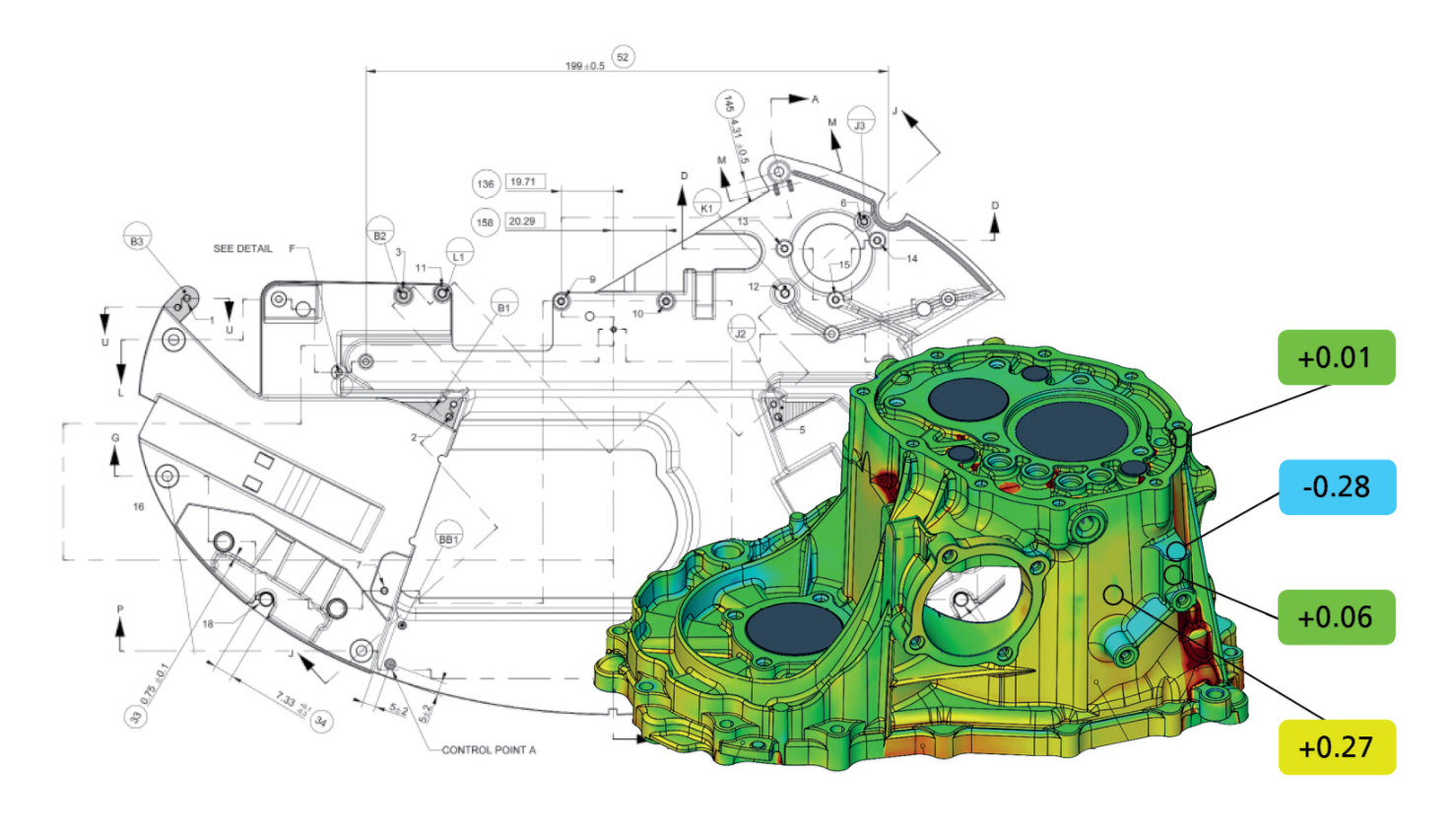

Kiểm tra kích thước sản phẩm

Kiểm tra kích thước để kiểm soát chất lượng sản phẩm gia công CNC, đúc, khuôn mẫu, sản phẩm ép nhựa một cách nhanh chóng và chính xác là lợi ích mang lại từ scan 3d.

Tự động hoá trong Kiểm soát chất lượng sản phẩm

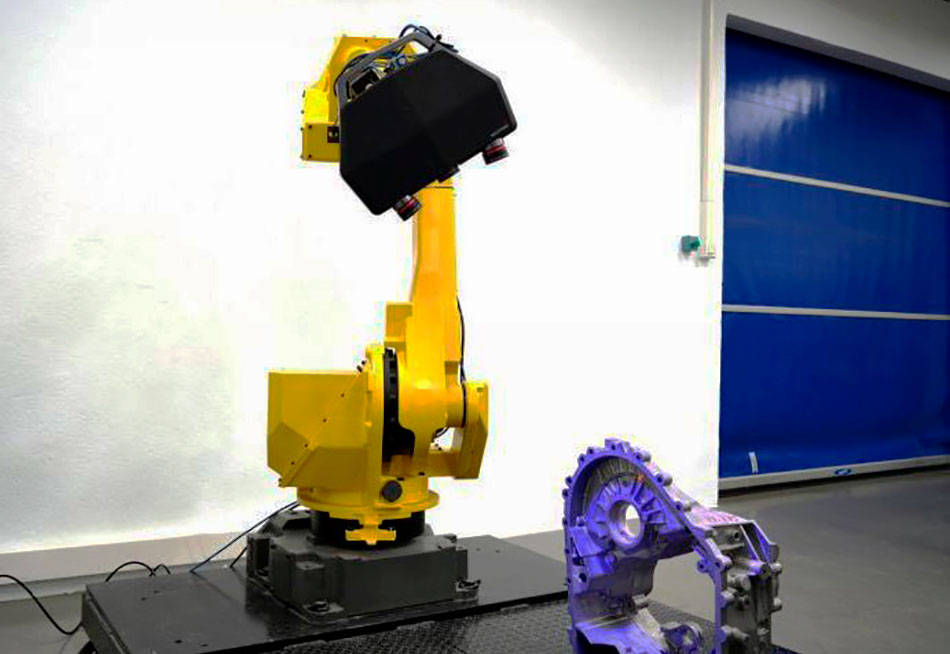

Các doanh nghiệp cơ khí chính xác, cơ khí đúc sản xuất chế tạo hàng loạt với số lượng lớn luôn phải mất nhiều thời gian trong công tác QC/QA. Việc kiểm tra hàng ngàn kích thước dung sai trên bản vẽ của vài trăm chi tiết giống nhau là một chi phí lớn của doanh nghiệp hiện nay mà tốc độ thì chưa đáp ứng. Giải pháp robot tích hợp máy quét 3d cho phép thiết lập chương trình kiểm tra toàn bộ kích thước, dung sai, GD&T theo bản vẽ và báo cáo tự động trực quan. Giúp tiết kiệm chi phí đáng kể và đẩy nhanh tốc độ. Giải pháp đến từ Solutionix Hàn Quốc

Quét 3D được sử dụng trong pháp y để tái tạo hiện trường vụ án, thu thập bằng chứng, v.v.

Tham khảo các chủ đề trao đổi của chuyên gia ứng dụng giải pháp quét 3d tại doanh nghiệp

Cách cải tiến sản phẩm áp dụng công nghệ quét 3d

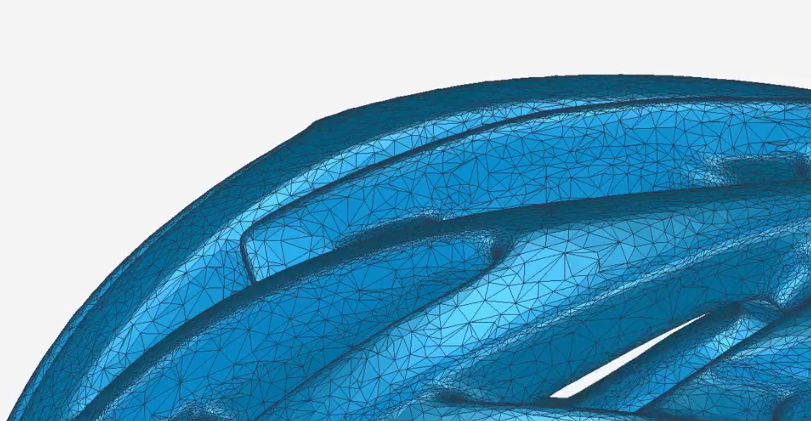

Dung lượng dữ liệu khi quét 3d

Một số kỹ sư thiết kế mới vào nghề luôn gặp khó khi phải cân đối tối ưu giữa hai yếu tố: một là độ phân giải cao – sắc nét của sản phẩm; hai là dung lượng dữ liệu thấp nhất để có thể thao tác thiết kế trên máy vi tính dễ dàng. Bởi vì độ phân giải cao tỷ lệ thuận với dung lượng file 3d.

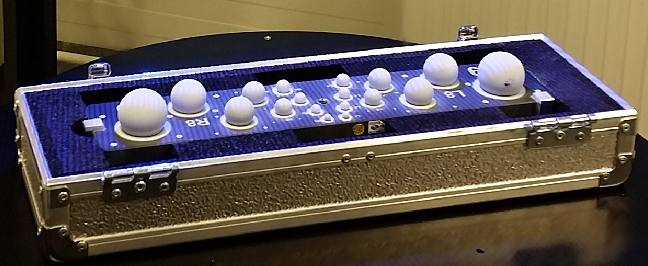

Độ chính xác của máy quét 3d công nghiệp

Tuỳ theo công nghệ của hãng sản xuất, mổi chủng loại sẽ một giới hạn về độ chính xác. Ví dụ máy quét 3d cầm tay có độ chính xác trung bình từ 30 micron đến 15 micron. Trong khi máy quét 3d cố định có độ chính xác từ 20 micron đến 10 micron. Một số đầu quét laser lắp trên máy đo CMM – khi thực hiện quét 3d có thể đạt được độ chính xác lên đến 3~5 micron.

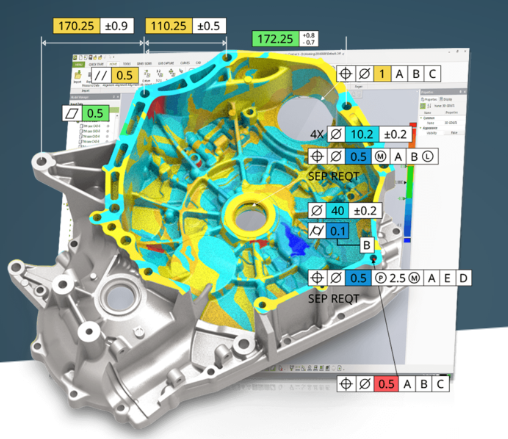

Xuất báo cáo kiểm tra 2d 3d

Trong nhu cầu đo kiểm tra kích thước, nhằm kiểm soát chất lượng sản phẩm, một trong những lợi ích mang lại từ scan 3d. Việc trình bày một báo cáo đo như thế nào để người xem dễ hiểu là vấn đề quan trọng. Bởi kết quả này phục vụ cho các cuộc họp cải tiến sản xuất giữa bộ phận QC, Thiết kế và Quản lý sản xuất.
