ĐO KIỂM
CHI TIẾT 3D
VỚI CỘNG NGHỆ SCAN 3D
Giải pháp
ĐO KIỂM
CHI TIẾT 3D
VỚI CỘNG NGHỆ SCAN 3D
Sự phát triển nhanh chóng của công nghệ đã thay đổi nhiều khái niệm truyền thống
- Đo tiếp xúc
- Đo 2D
- Hình dạng đơn giản
- Truyền thống
- Đơn lẻ


- Đo không tiếp xúc
- Đo 3D
- Hình dạng phức tạp
- Số hóa
- Hàng loạt

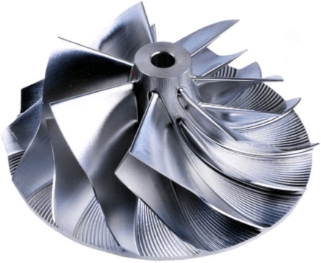

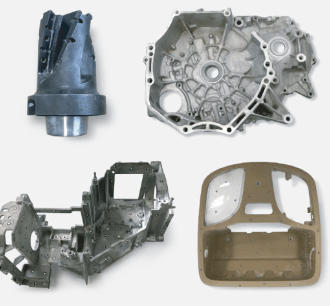

Khi các chi tiết có hình dạng phức tạp khiến việc đo kiểm gặp nhiều khó khăn và tốn kém chi phí


Hay một vật thể mềm dễ biến dạng sẽ cần phương pháp đo phù hợp
Khi chi tiết có nhiều kích thước cần đo và đòi hỏi đồ gá phức tạp và khiến việc đo kiểm trở nên khó khăn


Bạn lo lắng không chắc chắn đã kiểm tra hết toàn bộ vật thể vì có quá nhiều kích thước cần đo
Việc đo đạc có thể làm hỏng bề mặt chi tiết


Hay việc phải mang dụng cụ đo của mình đi ra ngoài mà không chắc có thể đo được dễ dàng
Và đôi khi sản phẩm cần kiểm tra đã bị thất lạc, đã không còn trong kho nữa v.v.

Nếu bạn đang gặp phải những khó khăn kể trên thì công nghệ quét 3D chính là giải pháp mà bạn đang cần
- Nhanh chóng và chính xác
- Đảm bảo bề mặt không bị hư hỏng
- Đo được dễ dàng mọi bề mặt và chất liệu
- Tự động kiểm tra tất cả các kích thước và bề mặt
- Lưu trữ dữ liệu ban đầu dễ dàng
- Không cần đồ gá phức tạp
- Dễ dàng di chuyển và thực hiện ở những địa điểm khác nhau

Công nghệ quét 3D là gì?
- Công nghệ không tiếp xúc, không phá hủy
- Sử dụng nguồn ánh sáng cấu trúc hoặc laser
- Chụp và số hóa 3D các vật thể thực tế

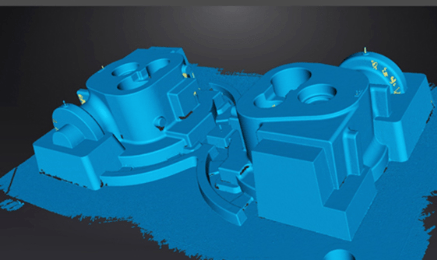

- Dữ liệu thu được là đám mây điểm mô tả chính xác biên dạng bề mặt của vật thể

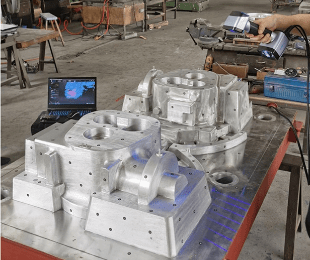

Đo kiểm 3D chi tiết cơ khí là một lĩnh vực mới và rất tiềm năng

Quy trình đo kiểm quét 3D


Nhập dữ liệu đầu vào (Input)
Dữ liệu quét 3D mẫu
Thiết lập quy trình đo kiểm
Lựa chọn công cụ đo thích hợp
Tạo chương trình đo kiểm tự động


Thực hiện đo kiểm (Inspection)

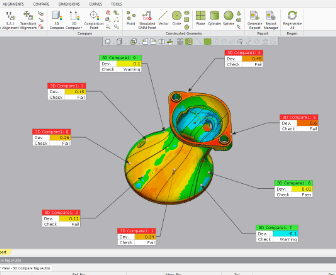

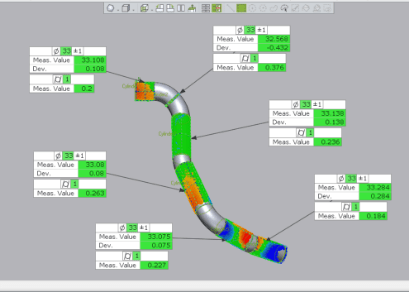

Kiểm tra độ lệch tổng thể
Kiểm tra độ lệch trên từng mặt cắt
Kiểm tra kích thước hình học
Kiểm tra GD&T
Đồng bộ quy trình đo kiểm tự động
Phân tích nguyên nhân lỗi


Xuất báo cáo (Reporting)
Tạo báo cáo đo kiểm
Tùy chỉnh báo cáo theo mục đích sử dụng
Tạo báo cáo phân tích xu hướng
(Trend Analysis)
Thiết bị đo kiểm quét 3D
Máy quét 3D cầm tay đa chức năng

- Được tích hợp nhiều chế độ quét hoặc nguồn sáng khác nhau bên trong thân máy.
- Dễ dàng chuyển đổi chế độ quét (cầm tay sang cố định hoặc LED sang Laser).
- Tốc độ quét nhanh.
- Mức độ linh hoạt cao, được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau.
- Thân máy gọn nhẹ, dễ thao tác và di chuyển.
- Một số dòng máy có thể mở rộng thêm chế độ quét nhờ các phụ kiện đi kèm.
- Độ chính xác từ ± 0.04mm ~ ± 0.05mm tùy thuộc vào chế độ quét được lựa chọn

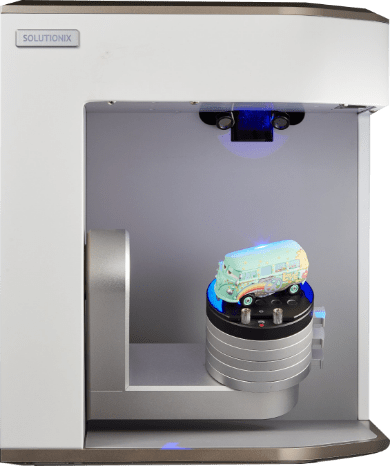

Máy quét 3D để bàn tự động

- Lập trình và quét tự động với bàn xoay 2 trục.
- Phần mềm thông minh, có khả năng tự động nhận diện và quét những vùng dữ liệu còn thiếu.
- Ống kính độ phân giải cao, phù hợp cho ứng dụng quét mẫu có kích thước nhỏ.
- Độ chính xác cao ± 0.01mm.
- Cho phép tạo chương trình quét và xuất dữ liệu tự động cho các mẫu sản xuất hàng loạt.
- Liên kết trực tiếp với phần mềm đo kiểm tạo ra giải pháp đo kiểm tự động.

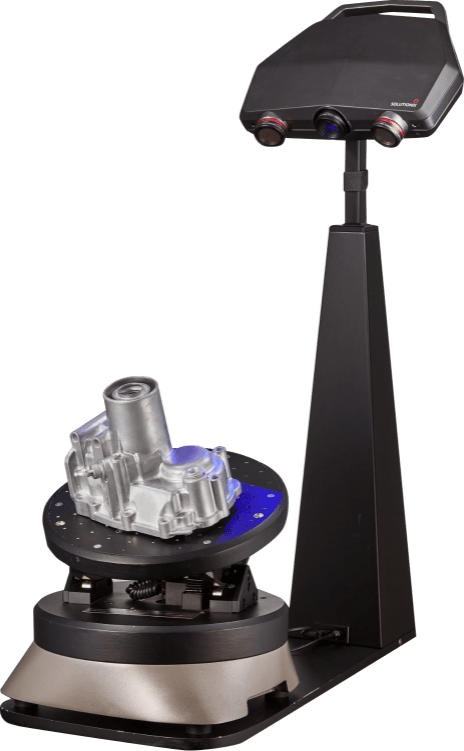

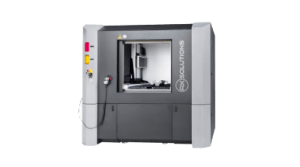

Máy quét 3D công nghiệp tự động

- Lập trình và quét tự động với bàn xoay 3 trục hoặc quét thủ công với chân đế rời.
- Phần mềm thông minh, có khả năng tự động nhận diện và quét những vùng dữ liệu còn thiếu.
- Hệ thống ống kính đa dạng cho phép tùy chỉnh vùng quét và độ phân giải theo nhu cầu.
- Độ chính xác cao ± 0.01mm.
- Cho phép tạo chương trình quét và xuất dữ liệu tự động cho các mẫu sản xuất hàng loạt.
- Liên kết trực tiếp với phần mềm đo kiểm tạo ra giải pháp đo kiểm tự động.
- Bộ API mở cho phép lập trình quét tự động với hệ thống cánh tay robot.

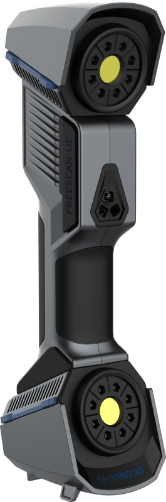

Máy scan 3D cầm tay công nghiệp

- Mức độ linh hoạt cao, có thể hoạt động trong nhiều điều kiện môi trường khác nhau.
- Khả năng nhận dữ liệu tốt, có khả năng quét những bề mặt khó quét như phản quang mạnh, màu tối mà không cần xử lý bề mặt.
- Vùng quét lớn hơn so với những dòng máy quét cơ bản. Tốc độ quét nhanh.
- Thân máy nhỏ gọn, dễ thao tác và di chuyển. Độ chính xác cao ± 0.02mm.
- Tích hợp chế độ quét 1 tia để nâng cao khả năng quét chi tiết có rãnh hoặc lỗ sâu phức tạp.
- Có khả năng kết hợp với hệ thống photogrammetry để tăng độ chính xác khi quét mẫu có kích thước lớn.
3D Smart Solutions
Nhà cung cấp giả pháp và dịch vụ đo kiểm toàn diện
Với hơn 10 năm kinh nghiệm, 3D Smart Solitons (3DS) là đơn vị hàng đầu trong lĩnh vực đo kiểm 3D tại Việt Nam và khu vực. 3D Smart Solutions là nhà phân phối độc quyền và đại diện của thương hiệu lớn trên thế giới như: CyberOptics (Hoa Kỳ), RPS Metrology (Ý), Solutionix (Medit Corp. Hàn Quốc), Shining3D (Trung Quốc)

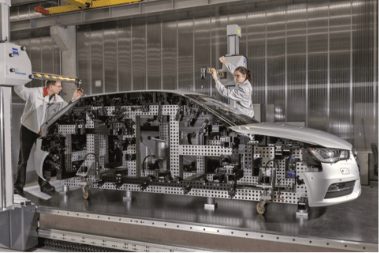

Ứng dụng thực tế










3D SMART SOLUTIONS
Tiên Phong Trong Cung Cấp Giải Pháp & Dịch Vụ Công Nghệ 3D Tại Việt Nam
3D Smart Solution là đơn vị cung cấp giải pháp 3D toàn diện, ứng dụng trong nhiều lĩnh vực khác nhau, với những thiết bị nhập khẩu từ những thương hiệu uy tín và chất lượng trên thế giới.
Với 12 năm kinh nghiệm trong lĩnh vực 3D, 3D Smart Solution tự tin khẳng định vị trí dẫn đầu trong lĩnh vực cung cấp dịch vụ in 3D trong nhiều ngành nghề. Là đơn vị tiên phong trong cung cấp dịch vụ tư vấn chuyển giao công nghệ 3D tại Việt Nam. Trong đó, 3DS cũng là nhà phân phối, tổng đại lý của nhiều hãng sản xuất hàng đầu thế giới trong các lĩnh vực scan 3D và in 3D từ Hoa Kỳ, Nhật Bản, Ý, Hàn Quốc và Trung Quốc.
Chúng tôi luôn cam kết làm đúng ngay từ lần đầu tiên với đội ngũ kỹ sư và kỹ thuật viên được đào tạo và chứng nhận quốc tế. Chắc chắn 3 DS sẽ mang đến dịch vụ tốt nhất cho khách hàng trong nhiều lĩnh vực.
