Độ chính xác của EinScan HX

Độ chính xác là một trong những thông số quan trọng khi đánh giá chất lượng của một máy quét 3D. Mỗi máy quét 3D EinScan đều được thử nghiệm tại nhà máy và phải đạt được độ chính xác liệt kê trong thông số kỹ thuật. Ngoài các quy trình kiểm tra nội bộ, các máy quét 3D cũng cần phải có chứng nhận chất lượng bởi đơn vị có thẩm quyền. Bài viết này sẽ giới thiệu quy trình kiểm tra độ chính xác của EinScan HX và kết quả được chứng nhận theo tiêu chuẩn VDI/VDE 2634.

Máy quét được kiểm tra:

EinScan HX

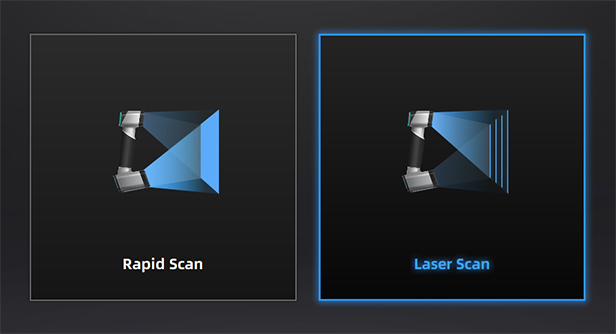

EinScan HX có 2 chế độ quét sử dụng cho những ứng dụng khác nhau:

Phương pháp kiểm tra độ chính xác của EinScan HX:

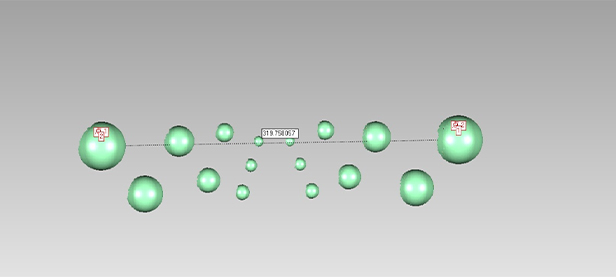

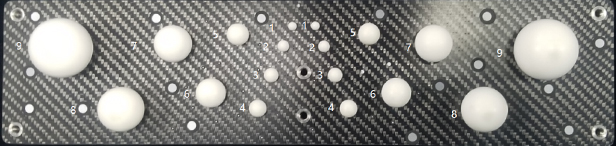

Đối tượng tham chiếu (những quả cầu bằng sứ có kích thước chuẩn được đặt trên mặt đế làm từ sợi carbon) được quét bằng máy quét EinScan HX theo tiêu chuẩn VDI/VDE 2634 Part 1. Khoảng cách tâm thực tế của những quả cầu sẽ được đo và so sánh với khoảng cách chuẩn trên phần mềm Geomagic Control X. Từ kết quả so sánh, ta có thể xác định được độ lệch thực tế của quá trình quét.

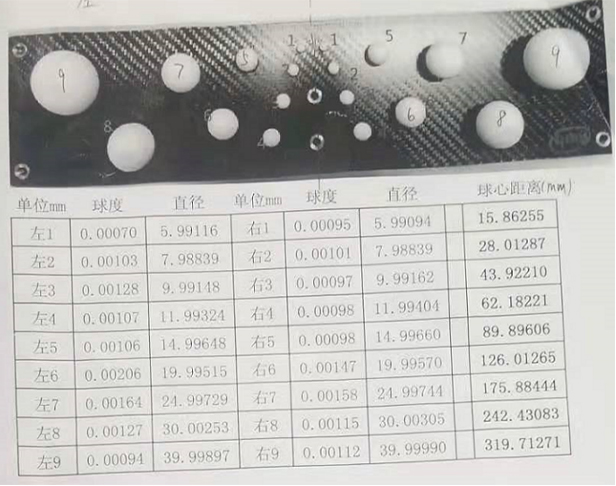

Thông số của bộ mẫu chuẩn sử dụng:

Kích thước danh nghĩa đã hiệu chuẩn:

• Khoảng cách bộ cầu chuẩn số 1: 15.86255mm
• Khoảng cách bộ cầu chuẩn số 2: 28.01287mm
• Khoảng cách bộ cầu chuẩn số 3: 43.92210mm
• Khoảng cách bộ cầu chuẩn số 4: 62.18221mm
• Khoảng cách bộ cầu chuẩn số 5: 89.89606mm
• Khoảng cách bộ cầu chuẩn số 6: 126.01265mm
• Khoảng cách bộ cầu chuẩn số 7: 175.88444mm
• Khoảng cách bộ cầu chuẩn số 8: 242.43083mm
• Khoảng cách bộ cầu chuẩn số 9: 319.71271mm

Thông số độ chính xác theo tiêu chuẩn:

Độ chính xác của máy quét bao gồm 2 phần:

• Độ chính xác vùng chụp (Single Shot Accuracy) được sử dụng trong thông số kỹ thuật của máy là độ chính xác của một lần quét hoặc một tấm chụp.
• Độ chính xác thể tích (Volumetric Accuracy) là độ chính xác của dữ liệu 3D so với kích thước mẫu thực tế. Có nghĩa là độ chính xác của các vùng chụp đơn được ghép nối và hợp nhất thành một dữ liệu hoàn chỉnh.
• Độ chính xác thể tích có thể được tính như sau:
  Độ chính xác thể tích = độ chính xác của một lần chụp + (chiều dài của đối tượng quét/1m) * độ chính xác ghép nối

Độ chính xác của EinScan HX:

Với chiều dài của mẫu chuẩn là 0.32m.

• Laser Scan: độ chính xác thể tích = 0.04 + 0.06*(0.32/1)mm = 0.0592mm
• Rapid Scan: độ chính xác thể tích = 0.05 + 0.1*(0.32/1)mm = 0.0820mm

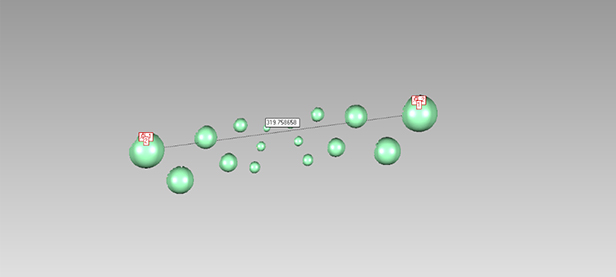

Trong quy trình kiểm tra này, chúng tôi sẽ quét và đo bộ cầu chuẩn số 7, 8 và 9.

Kết quả kiểm tra:

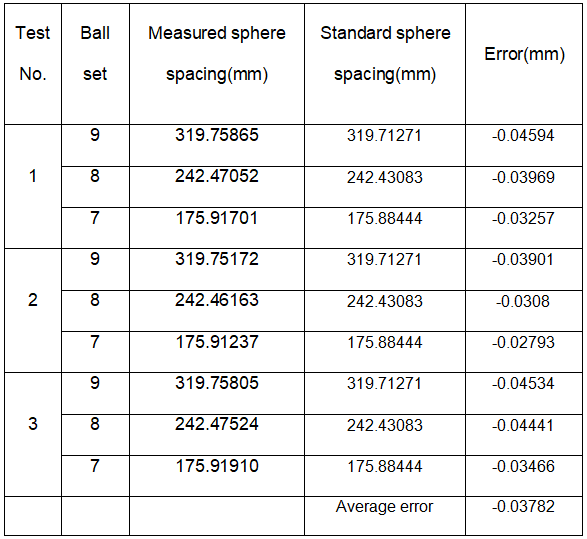

Laser Scan:

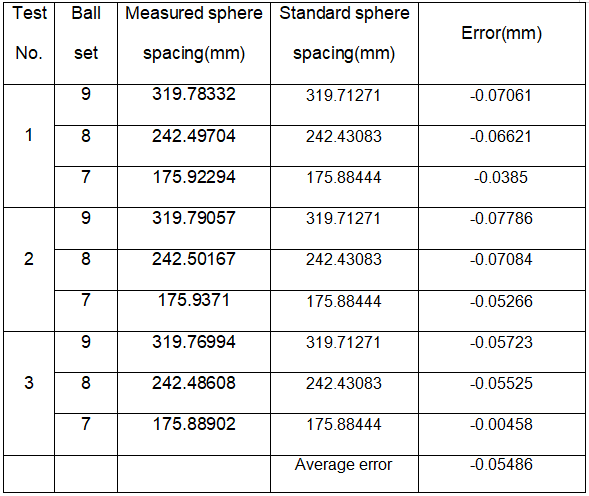

Rapid Scan:

Kết quả kiểm tra ở 2 chế độ quét cho thấy, độ chính xác của EinScan HX nằm trong phạm vi độ chính xác đã được công bố của máy.

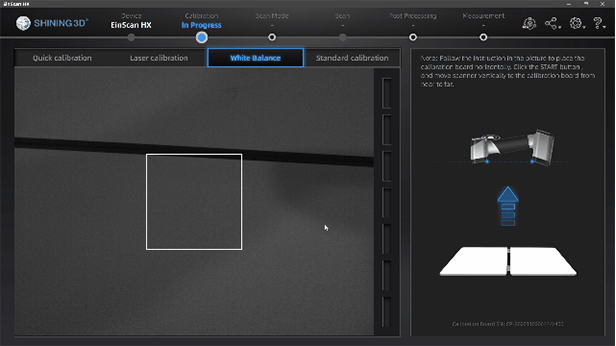

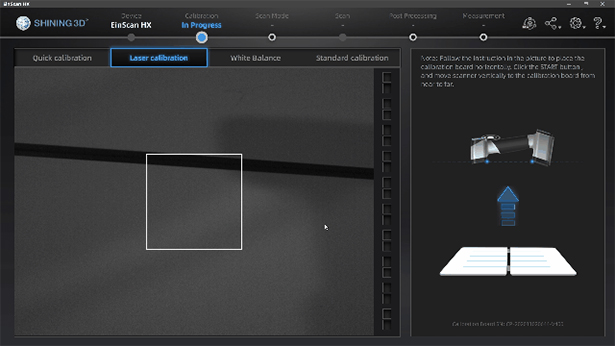

Bên cạnh việc đảm bảo độ chính xác đã được thử nghiệm tại nhà máy, trên mỗi máy EinScan HX đều đi kèm một bộ dụng cụ hiệu chuẩn. Người dùng có thể thực hiện quá trình hiệu chuẩn một cách thủ công để đảm bảo máy luôn hoạt động ổn định và đạt độ chính xác cao.

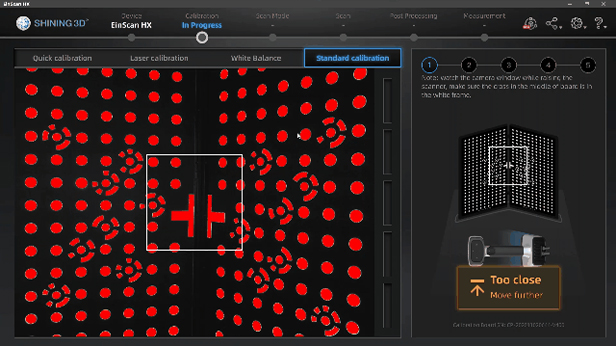

Người sử dụng không nhất thiết phải thực hiện quy trình hiệu chuẩn tiêu chuẩn (Standard Calibration) một cách thường xuyên. Quy trình này bắt buộc phải làm khi máy quét không chính xác, dữ liệu quét sai lệch rõ rệt hoặc máy quét không thể nhận diện điểm tham chiếu. Hiệu chuẩn tiêu chuẩn cũng cần phải được thực hiện sau quá trình vận chuyển máy trên một quãng đường dài.

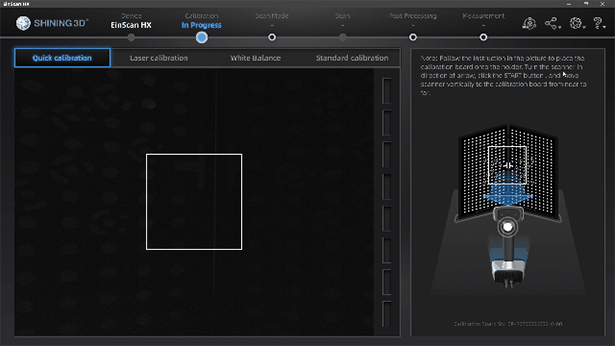

Hiệu chuẩn nhanh (Quick Calibration) được thực hiện giữa 2 lần hiệu chuẩn tiêu chuẩn (Standard Calibration) để đảm bảo máy luôn giữ được độ chính xác cao.

EinScan HX có thể quét ở chế độ laser khi sử dụng các điểm tham chiếu. Dữ liệu quét sẽ đạt độ chính xác cao ở chế độ này.

Ngoài ra, chế độ quét nhanh (Rapid Scan) với ánh sáng cấu trúc cho phép máy ghép nối dữ liệu dựa vào biên dạng của mẫu quét. Với những ứng dụng không yêu cầu độ chính xác quá cao và cần tối ưu thời gian quét thì đây là chế độ rất thích hợp cho người sử dụng.
