ĐỘ CHÍNH XÁC TRONG KIỂM TRA 3D (3D INSPECTION)

Ebook - Guide & More 23 - 10 - 2019

Bất kỳ một chi tiết, sản phẩm nào sau khi gia công đều chứa một sai số nhất định. Để kiểm soát những sai lệch đó trong phạm vi cho phép sẽ kèm theo rất nhiều phương pháp đo được áp dụng. Trong đó phương pháp Đo Kiểm 3D chính xác khá mới và ứng dụng của phương pháp này rất rộng. Vậy độ chính xác của phương pháp này có gì đặc biệt?

ĐỘ CHÍNH XÁC TRONG ĐO KIỂM 3D (3D INSPECTION)

đo kiểm 3d chính xác

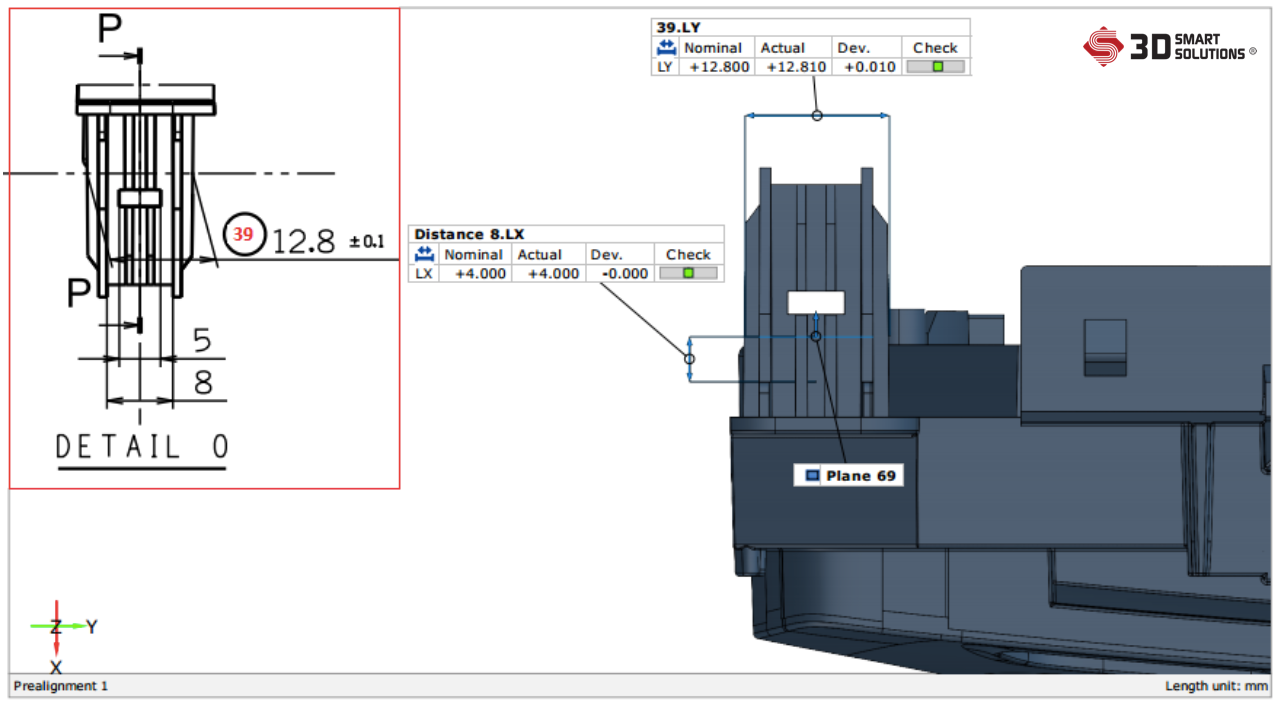

Kiểm tra sai lệch kích thước 39

Phân tích ảnh hưởng sai số trong đo 3d chính xác:

Thật tế, có rất nhiều sai số ảnh hưởng đến kết quả đo kiểm tra kích thước gia công. Những thông số cơ bản sau đây là các sai số chính ảnh hưởng đến kết quả đo:

Đối với phương pháp truyền thống

Sai số của mẫu = Sai số thực của mẫu + Sai số dụng cụ đo + Sai số đo

Đối với phương pháp tiên tiến hiện nay, đo kiểm 3D chính xác hơn nếu xét tổng thể chi tiết. Bởi nó lược bỏ 1 yếu tố ảnh hưởng đến sai số

Sai số của mẫu = Sai số thực của mẫu + Sai số dụng cụ đo

Nếu như sai số dụng cụ đo của phương pháp kiểm tra 3D rất nhỏ hay nhỏ hơn rất nhiều so với sai số của mẫu thì coi như giá trị sai số này không đáng kể. Có thể bỏ qua.

Trường hợp ví dụ đo 3d chính xác

Dung sai bản vẽ yêu cầu = 0.1mm | Sai số của máy đo = 10µm (Máy quét 3D Solutionix C500)

Vì sai số dụng cụ đo nhỏ hơn nhiều lần so với dung sai yêu cầu trên bản vẽ. Nên sai lệch thực của mẫu đo thực tế sẽ được xác định bằng giá trị đo được của dụng cụ đo. Bởi ta sử dụng phương pháp đo hiện đại bằng thiết bị tự động nên đã loại đỏ yếu tố Sai số đo

Phương pháp đo nào càng tiến gần giá trị sai lệch của mẫu thực tế thì phương pháp đo đó càng cho giá trị chính xác. Tức là loại bỏ càng nhiều sai số ngẫu nhiên, sai số từ những yếu tố ngoài.

đo kiểm 3d chính xác

Hiểu và Ứng dụng đo kiểm 3D chính xác tự động:

Sản phẩm nắp chai Chinsu:

– Thiết bị sử dụng: Solutionix D500
– Thời gian quét 3D: 5 phút
– Số lượng kích thước cần đo: 50 kích thước
– Thời gian xây dựng chương trình đo: 3 giờ
– Thời gian đo hàng loạt: 5 phút / sản phẩm
– So sánh với phương pháp đo truyền thống: phương pháp truyền thống (máy CMM, thước kẹp,..) không thể thực hiện được

Đo kiểm kích thước 3D sản phẩm nắp chai Chinsu

Sản phẩm LCD holder nội thất ô tô:

– Thiết bị sử dụng: Solutionix C500
– Thời gian quét 3D: 15 phút
– Số lượng kích thước cần đo: 150 kích thước
– Thời gian xây dựng chương trình đo: 12 giờ
– Thời gian đo hàng loạt: 15 phút / sản phẩm
– So sánh với phương pháp đo truyền thống: tiết kiệm 60% thời gian nếu sử dụng máy CMM 3D

Đo kích thước 3D sản phẩm nội thất ô tô
