Geomagic Control X – Giải pháp đo kiểm 3D công nghệ mới

Ebook - Guide & More 10 - 08 - 2020

3D SYSTEM Hoa Kỳ mua phần mềm Geomagic Qualify và Rapidform XOV thông qua thương vụ thâu tóm hai công ty Rapiform vào năm 2012 và Geomagic năm 2013. Hãng đã tích hợp và phát triển thành phần mềm Geomagic Control X. Giải pháp tập trung vào các công cụng kiểm tra và xử lý dữ liệu scan 3D. Bên cạnh đó là tính năng kết hợp thiết bị đo tiếp xúc phục vụ cho việc đo lường. Được phát triển để giúp cho việc quản lý chất lượng sản phẩm một cách nhanh chóng và chính xác. Bắt kịp xu hướng mới so với các thiết bị đo kiểm QC truyền thống đã dần trở lên lạc hậu.

Phương pháp kiểm tra 3D không tiếp xúc hiện nay đã được sử dụng rộng rãi bởi tính ưu việt của nó. Dùng trong kiểm tra các biên dạng phức tạp, sai số hình học GD&T,… mà những phương pháp đo kiểm khác không làm được. Với việc sử dụng máy quét 3D để thu dữ liệu là biên dạng 3D của mẫu. Phần còn lại, Geomagic Control X sẽ thực hiện các thao tác kiểm tra sản phẩm.

Công ty Vinasil áp dụng thành công giải pháp đo kiểm 3D

1. Dữ liệu đầu vào trên Control X

Geomagic Control X sử dụng 2 nguồn dữ liệu để làm việc.

  • Một là dữ liệu 3D ( stl, obj, asc,..) do máy quét 3D thu được. Đóng vai trò là biên dạng thực tế của sản phẩm. Độ tin cậy (chính xác) của các file này phụ thuộc độ chính xác của máy quét 3D ( thường từ 5-10 micromet là đảm bảo cho quá trình đo kiểm).
  • Hai là các file thiết kế tiêu chuẩn, định dạng 3D thông dụng cho tệp CAD từ các phần mềm: Creo, Inventor, Catia, Solid Work, NX,..Dữ liệu đầu vào này được xem là quan trọng cho quá trình đo kiểm. Đóng vai trò là file tham chiếu (file kích thước chuẩn).

Hiện nay, các hãng máy quét 3D nổi tiếng trên thế giới đang đua nhau để cho ra đời các dòng máy quét chất lượng. Đánh giá qua nhiều tiêu chí, điển hình là tốc độ quét – độ chính xác – và dễ sử dụng để cạnh tranh.

2. Các công cụ tuyệt vời mà doanh nghiệp mua phần mềm Geomagic Control sở hữu được:

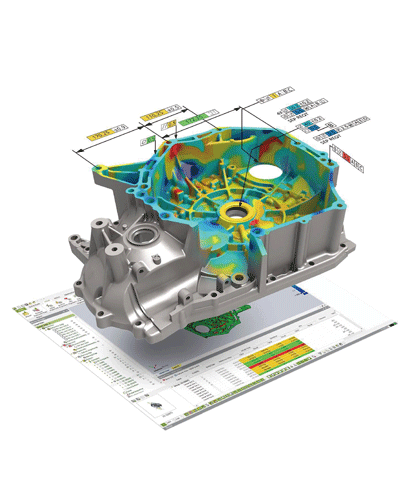

Kiểm tra kích thước trực tiếp trên CAD

Với hệ thống công cụ đo kích thước và sai số hình học GD&T đầy đủ và đơn giản. người dùng sẽ làm việc trực tiếp trên dữ liệu CAD. Với thuật toán tối ưu, Geomagic Control X sẽ ” nội suy” các kích thước ta cần kiểm tra một cách nhanh chóng và chính xác nhất. Chỉ cần “kéo thả” các kích thước cần đo trên dữ liệu CAD.

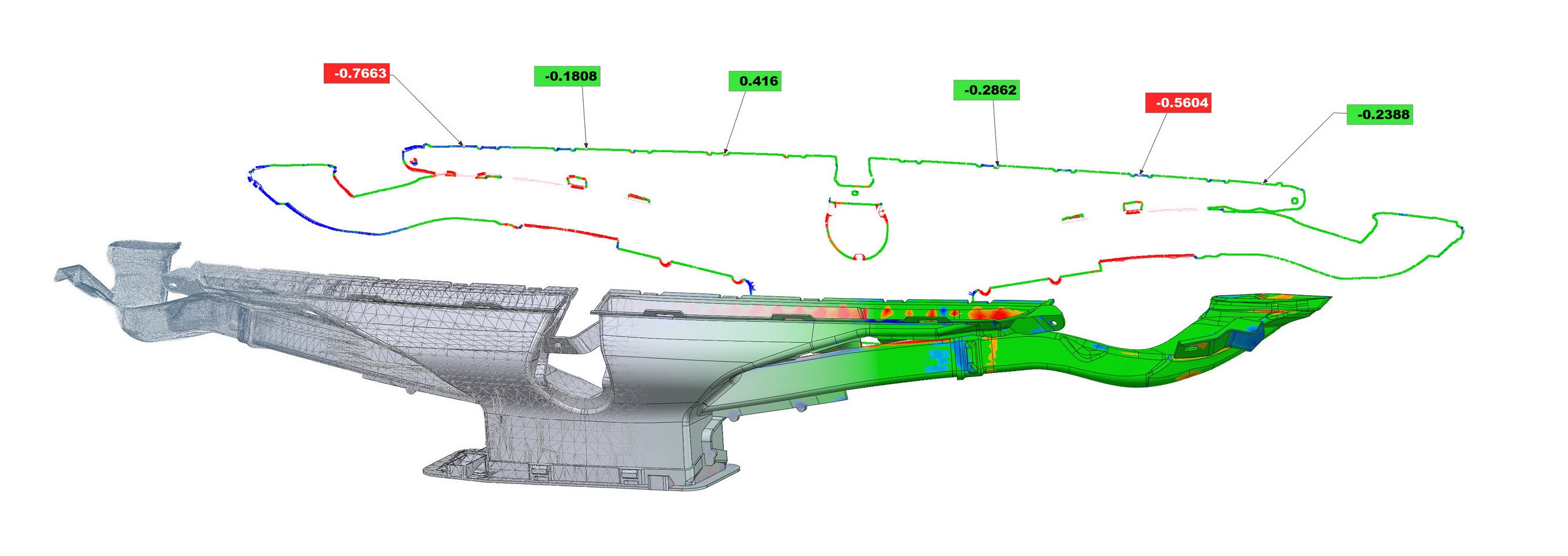

Ngoài ra, ta có nhiều sự lựa chọn hơn cho việc phân tích sản phẩm từ những công cụ so sánh cơ bản như  2D- 3D Compare, Boundary Deviation , Sihouette Deviation,… cho đến các công cụ phân tích chuyên sâu hơn như phân tích sai lệch vị trí (Deviation Location), phân tích cho ngành hàng không (Airfoil Analysis), phân tích độ uốn xoắn (2D Twist Analysis),..

mua phần mềm Geomagic

Môi trường đo kiểm được đồng bộ hóa trên Geomagic Control X

Các đối tương trong Geomagic Control X đều được liên kết và đồng bộ với nhau. Nếu có bất kì thay đổi nào ở một đối tượng nào đó như đối tượng đo, phép đo, hình ảnh phép đo đều sẽ được đồng bộ lại hoàn toàn, giúp người sử dụng dễ dàng quản lý dự án của mình hơn.

mua phần mềm Geomagic

Đo kiểm hàng loạt – phân tích đa dạng kết quả cùng lúc

Việc kiểm tra hàng loạt sản phẩm đầu ra trong một lô hàng thường mất rất nhiều thời gian, đặc biệt là ở bộ phận quản lý chất lượng đầu ra (QC). Từ nay, với Geomagic Control X việc đó đã được đơn giản hóa hơn rất nhiều chỉ với vài cú “click” chuột.

Một phần của chức năng Batch Process trên Geomagic Control X

Geomagic Control X kết hợp cánh tay đo ( PCMM Arm)

Geomagic Control X có thể kết hợp trực tiếp với cánh tay đo hoặc các thiết bị  đo kiểm tiếp xúc tương tự để phân tích, lấy kích thước trực tiếp trên đối tương một cách nhanh chóng nhất nhờ chức năng LiveTransfer.
Có thể tham khảo video dưới đây  về cách thức hoạt động của chức năng này.

Tầm soát xu hướng sai lệch – thống kê

Bên cạnh việc xuất báo cáo thông thường, Geomagic Control X con cho phép người dùng phân tích kết quả của các báo cáo khi đo kiểm hàng loạt bằng chức năng Trend Report.
Geomagic Control X sẽ tự động thu thập dữ liệu, phân tích sai lệch và biên dịch báo cáo thống kê tổng quan nhằm mục đích quản lý quy trình sản xuất dễ dàng hơn.

3. Xuất báo cáo

Báo cáo là thành quả cuối cùng của cả quá trình trên và nó đóng vai trò cực kỳ quan trong. Kết quả đo trực quan hay không, trình bày bố cục rõ ràng hay không, người xem nhìn vào có thể hiểu ngay được hay không – đó là một số yêu cầu mà phần xuất cáo báo phải thực hiện được.
Với Geomagic Control X, người dùng có thể dễ dàng sáng tạo, hiệu chỉnh lại bố cục như khổ giấy, giao diện, phông chữ, logo một cách dễ dàng và tất cả đều sẽ được đồng bộ hóa lại với nhau.

mua phần mềm Geomagic

3D Smart Solutions tự hào là nhà phân phối chính hãng giải pháp phần mềm Geomagic tại thị trường Việt Nam. Với mong muốn cung cấp những bộ Giải Pháp 3D Toàn Diện và hữu ích nhất cho tất cả các doanh nghiệp trong và ngoài nước. 3DS vinh dự đón nhận bất kỳ các câu hỏi thắc mắc về phần mềm cũng như máy móc trang thiết bị 3D.
