Mastercam 2027 Multiaxis: Kiểm soát toolpath tốt hơn cho gia công 4/5 trục

Gia công 4/5 trục giúp tiếp cận những hình học phức tạp mà gia công 3 trục khó xử lý. Tuy nhiên, khi số lượng trục chuyển động tăng lên, việc lập trình không chỉ dừng lại ở việc tạo ra một đường chạy dao thông thường. Người lập trình còn phải kiểm soát hàng loạt yếu tố như hướng dao, góc tiếp cận, chuyển động giữa các bề mặt, khả năng tránh va chạm, độ mượt của chuyển động và tính nhất quán của toolpath.

Một toolpath phù hợp không chỉ cần cắt được chi tiết một cách chính xác mà còn cần tạo ra những chuyển động máy có thể dự đoán và kiểm soát được trong suốt quá trình gia công. Để giải quyết bài toán này, Mastercam 2027 đã giới thiệu hàng loạt cải tiến quan trọng cho bộ công cụ Multiaxis, tập trung mạnh mẽ vào việc nâng cao khả năng kiểm soát toolpath. Những cập nhật này giúp người lập trình xử lý tốt hơn các hình học phức tạp, tạo chuyển động mượt mà hơn và điều khiển hướng dao linh hoạt hơn.

Gia công Multiaxis 4/5 trục là gì và vì sao kiểm soát toolpath quan trọng?

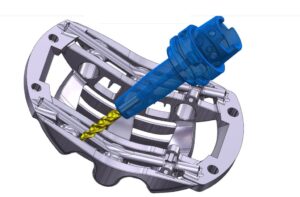

Gia công Multiaxis là gì?

Multiaxis (gia công đa trục) là phương pháp gia công mà trong đó máy CNC có thể di chuyển theo bốn hướng hoặc nhiều hơn thông qua việc bổ sung các trục xoay. Khác với gia công 3 trục truyền thống chỉ di chuyển tịnh tiến theo X, Y, Z, gia công 4 trục bổ sung thêm một trục xoay, và gia công 5 trục cho phép di chuyển đồng thời trên cả 5 trục. Điều này cho phép gia công hoàn chỉnh các chi tiết phức tạp chỉ trong một lần gá đặt (setup).

Vì sao toolpath Multiaxis phức tạp hơn?

Trong không gian đa trục, một vị trí dao (Tool position) không đủ để xác định cách dao cắt gọt vật liệu; hướng dao (Tool orientation) và trục dao (Tool axis) mới là yếu tố quyết định. Sự phức tạp gia tăng khi người lập trình phải liên tục kiểm soát bề mặt gia công, các chuyển động liên kết (transitions) giữa các vùng gia công, và khả năng tiếp cận hình học. Trong Multiaxis, việc kiểm soát toolpath và hướng dao đóng vai trò quan trọng không kém gì chính đường đi của dao, đảm bảo tránh va chạm và tối ưu hóa điều kiện cắt gọt.

Mastercam 2027 Multiaxis có gì mới?

Mastercam 2027 mang đến một loạt cải tiến tập trung vào việc gia tăng quyền kiểm soát, tối ưu chuyển động và cải thiện workflow cho người dùng.

Enhanced SWARF Multicut – Mở rộng khả năng kiểm soát gia công SWARF nhiều pass

SWARF machining là gì?

SWARF machining là một trong những phương pháp phay tinh hiệu quả nhất cho các bề mặt phức tạp, hoạt động dựa trên nguyên lý sử dụng mặt bên (flank) của dụng cụ cắt trong suốt quá trình chuyển động 5 trục đồng thời.

Bài toán của SWARF nhiều pass

• Vấn đề thực tế: Khi đối mặt với các hình học phức tạp và nhiều vùng cần gia công, việc cắt một pass duy nhất thường không khả thi.
• Yêu cầu đặt ra là phải kiểm soát chặt chẽ chuyển động giữa các pass cắt nhiều lớp (multi-pass) và duy trì điều kiện gia công phù hợp trên toàn bộ bề mặt.

Mastercam 2027 cải tiến SWARF Multicut như thế nào?

• Cải tiến & Cách hoạt động: Mastercam 2027 giới thiệu các tùy chọn căn chỉnh (alignment) mới trong phần Multi Cuts của đường chạy dao SWARF.
• Tùy chọn Align with Cutting Part: Hướng dẫn dao di chuyển theo đường cong phía trên (upper curve) của hình học SWARF.
• Tùy chọn Align with the Longest Contact Line: Tạo ra các đường cắt nhiều lớp (multiple cuts) luôn duy trì trạng thái song song với đường cong phía trên.

Tác động kỹ thuật và lợi ích

• Tác động kỹ thuật: Việc mở rộng khả năng định hướng giúp các đường chạy dao SWARF được tạo ra một cách có chủ đích và phù hợp hơn với hình học chi tiết. Nó giúp duy trì sự tiếp xúc nhất quán của dao gọt.
• Lợi ích đối với người dùng: Người lập trình được tăng cường tính linh hoạt và khả năng kiểm soát trực tiếp hướng đi của dao, từ đó giúp tạo ra các chiến lược phay tinh nhiều pass dễ dự đoán hơn.

Multicurve Morphing – Tạo chuyển tiếp toolpath linh hoạt hơn giữa các đường cong

Morphing trong Multiaxis là gì?

Morphing là một chiến lược cắt (cutting pattern) trong đó toolpath biến đổi dần dần (chuyển tiếp) hình dạng của nó từ một đường dẫn (guide curve) này sang một đường dẫn khác.

Vấn đề khi chuyển tiếp giữa nhiều curve

• Vấn đề thực tế: Các chi tiết phức tạp thường có hình học bao gồm nhiều đường dẫn. Trước đây, các mẫu Guide Morph bị giới hạn chỉ hỗ trợ chuyển tiếp giữa hai đường cong.
• Điều này khiến việc lập trình trở nên cồng kềnh vì chuyển tiếp phức tạp đòi hỏi phải chia nhỏ thành nhiều nguyên công (operations) để duy trì tool motion hợp lý.

Cải tiến Multicurve Morphing trong Mastercam 2027

• Cải tiến & Cách hoạt động: Mastercam 2027 mở rộng khả năng của Guide Morph, cho phép người dùng morphing giữa nhiều đường curve dẫn hướng (multiple guide curves) chỉ trong một nguyên công duy nhất.

Tác động đến toolpath

• Tác động kỹ thuật: Từ Geometry phức tạp, chức năng Morphing mới sẽ tạo ra Toolpath Transition liên tục, dẫn đến Machine Motion trơn tru trên toàn bộ bề mặt.
• Lợi ích đối với người dùng: Cải tiến này giúp quá trình chuyển tiếp linh hoạt hơn, toolpath mượt hơn và hỗ trợ xử lý hình học phức tạp một cách gọn gàng mà không cần tạo và quản lý nhiều nguyên công rời rạc.

Smoother Toolpath Transitions – Giảm chuyển động đột ngột giữa các vùng gia công

Vì sao toolpath transitions quan trọng?

Một toolpath có thể đúng về mặt hình học nhưng vẫn cần xử lý tốt các vùng chuyển tiếp. Chuyển tiếp (transitions) ảnh hưởng trực tiếp đến machine motion, sự liên tục của toolpath, khả năng dự đoán chuyển động và điều kiện gia công. Những chuyển động đột ngột có thể gây ra rung động hoặc làm mất đi tính ổn định của quá trình cắt gọt.

Mastercam 2027 cải thiện transitions như thế nào?

• Cải tiến & Cách hoạt động: Để tạo ra các đường chạy dao morph mượt mà, việc quản lý các đường cong chuyển tiếp là rất quan trọng. Mastercam 2027 giới thiệu tùy chọn làm mượt mới, tự động tạo ra các đường cong hỗ trợ (support curves) nằm giữa các guide curves do người dùng chọn.

Lợi ích thực tế

• Tác động kỹ thuật & Lợi ích: Việc tự động nội suy này hướng đến smoother motion và toolpath continuity.
• Nó giúp giảm thiểu các chuyển tiếp gắt (sharp transitions), tạo ra predictable machine movement, và hỗ trợ duy trì quá trình gia công ổn định hơn.
• Người lập trình giảm bớt được thao tác tạo hình học kiểm soát thủ công.

Part-Aware Pattern Generation – Tạo cutting pattern phù hợp hơn với hình học chi tiết

Vì sao cutting pattern quan trọng trong Multiaxis?

Cutting Pattern ảnh hưởng trực tiếp đến cách toolpath bao phủ bề mặt hoặc hình học của chi tiết. Lựa chọn và tính toán pattern chính xác là nền tảng để tạo ra một đường chạy dao an toàn và tối ưu.

Part-Aware Pattern Generation là gì?

• Cải tiến & Cách hoạt động: Trong các chiến lược Unified Guide, Mastercam 2027 hiện có khả năng đánh giá toàn bộ mô hình chi tiết (entire part model) ngay trong giai đoạn tạo ra base toolpath ban đầu.
• Khả năng này (tạo pattern có xét đến hình học chi tiết) cho phép hệ thống tính toán và xem xét các hình học xung quanh trước khi áp dụng các thuật toán kiểm soát va chạm (collision control).

Giá trị kỹ thuật

• Tác động kỹ thuật: Toolpath generation trở nên thông minh hơn khi xét đến Adaptability của hình học chi tiết và Cutting Pattern. Đường chạy dao nhận thức được rủi ro va chạm ngay từ đầu.
• Lợi ích đối với người dùng: Giúp hạn chế việc các đường cắt bị loại bỏ (trim) sau khi kiểm tra va chạm, giảm bớt các chuyển động liên kết không cần thiết, và tạo ra kết quả sạch sẽ hơn ngay từ đầu. Nhờ đó, người lập trình tốn ít thời gian tinh chỉnh thủ công hơn.

Expanded Wireframe Tool Axis Control – Kiểm soát hướng dao linh hoạt hơn

Wireframe Tool Axis Control là công cụ đã tồn tại, và trong Mastercam 2027, nhà phát triển tiếp tục mở rộng khả năng kiểm soát này.

Tool Axis Control là gì?

Trong gia công Multiaxis, ngoài vị trí của tọa độ X, Y, Z, người lập trình cần đặc biệt kiểm soát orientation (hướng) của trục dao (tool axis) so với bề mặt gia công để tiếp cận chi tiết, cắt gọt chính xác và tránh va chạm.

Vai trò của Wireframe

Sử dụng dữ liệu khung dây (Wireframe) cho phép người dùng định nghĩa đường cắt (Drive Curves) và các đường định hướng dao (Orientation Lines). Phần mềm sẽ thực hiện nội suy hướng trục dao (tool axis interpolation) trong suốt quá trình chuyển động giữa các đường định hướng này.

Mastercam 2027 mở rộng Wireframe Tool Axis Control như thế nào?

• Cải tiến & Cách hoạt động: Mastercam 2027 mở rộng khả năng kiểm soát Wireframe Tool Axis. Bằng cách cấp cho người dùng quyền kiểm soát toàn diện đối với các đường drive-curve và các tia tilt lines vuông góc với đường cắt, phần mềm cung cấp những tùy chọn mạnh mẽ ngay cả khi không có hoặc không dùng các bề mặt gia công (machining surfaces).

Lợi ích

• Cải tiến này mang đến Greater control khi xử lý Complex geometry.
• Nó gia tăng tính linh hoạt (Toolpath flexibility) trong việc điều khiển Tool orientation với lượng thông tin đầu vào tối thiểu.

Unified Toolpaths – Một workflow linh hoạt hơn cho lập trình Multiaxis

Unified Toolpath là gì?

Unified Toolpath là một nền tảng tổng hợp, cho phép người dùng truy cập các chức năng multiaxis từ một vị trí hợp nhất. Nó tách biệt (decouple) việc lựa chọn mẫu cắt (pattern) ra khỏi các tùy chọn toolpath khác đang điều khiển máy CNC.

Một số Cutting Pattern

• Morph: Biến đổi đường chạy dao giữa các curve.
• Parallel: Tạo đường cắt song song.
• Along Curve: Chạy dao dọc theo một đường cong định hướng.
• Project Curve: Phóng chiếu đường cong xuống bề mặt.

Unified Toolpaths liên quan gì đến Mastercam 2027?

Unified Toolpaths là nền tảng workflow quan trọng để hiểu các cải tiến Multiaxis trong Mastercam 2027. Tính năng Part-aware pattern generation và các cải thiện về Morphing hay Tool axis control đều được hưởng lợi từ nền tảng này, mang lại Toolpath flexibility cực cao. Người lập trình có thể thử nghiệm các chiến lược pattern khác nhau mà không cần xây dựng lại toàn bộ setup, loại bỏ rủi ro lãng phí thời gian.

Từ hình học đến chuyển động máy – Mastercam 2027 thay đổi workflow Multiaxis như thế nào?

Workflow lý tưởng trong Mastercam 2027 được củng cố theo cấu trúc chặt chẽ, tối ưu từ khâu đầu vào đến chuyển động máy:

Xác định geometry → Chọn chiến lược/Cutting Pattern → Thiết lập Tool Axis Control → Tạo Multiaxis Toolpath → Kiểm soát transitions → Điều chỉnh theo hình học chi tiết → Kiểm tra và hoàn thiện toolpath

Mastercam 2027 Multiaxis mang lại giá trị gì cho lập trình gia công 4/5 trục?

1. Kiểm soát tốt hơn

Mastercam 2027 mang lại khả năng kiểm soát chặt chẽ đối với Tool Axis thông qua Wireframe Tool Axis Control mở rộng. Các kỹ thuật phay tinh SWARF phức tạp và Pattern Generation cũng được tối ưu hóa để tuân thủ chính xác ý đồ của người lập trình.

2. Chuyển động mượt hơn

Thông qua Multicurve Morphing và Smoother Transitions, các đường chạy dao giảm thiểu được tình trạng giật cục. Chuyển động máy trở nên mượt mà (Predictable machine motion), hỗ trợ tốt hơn cho việc duy trì điều kiện cắt gọt lý tưởng.

3. Workflow linh hoạt hơn

Môi trường Unified Toolpaths cùng khả năng thử nghiệm Pattern flexibility kết hợp với Part-aware generation giúp quá trình lập trình diễn ra tự nhiên, loại bỏ các bước cài đặt lặp đi lặp lại và giảm thiểu công sức chỉnh sửa thủ công.

Mastercam 2027 Multiaxis phù hợp với những bài toán nào?

Những cải tiến này biến Mastercam 2027 thành giải pháp đắc lực cho các bài toán:

• Chi tiết có hình học phức tạp: Nơi 3 trục không thể với tới hoặc yêu cầu số lần gá đặt quá nhiều.
• Bề mặt cong hoặc freeform surfaces: Đòi hỏi Morphing mượt mà giữa các profile.
• Gia công SWARF: Ứng dụng phay tinh thành vách phức tạp cần nhiều pass cắt.
• Gia công yêu cầu kiểm soát tool orientation: Khi không có bề mặt định hướng mà phải dựa vào wireframe.
• Workflow cần thử nghiệm nhiều cutting patterns: Cần đổi chiến lược cắt liên tục mà không muốn làm lại thiết lập.
• Gia công đồng thời 4/5 trục: Cắt liên tục đồng thời để loại bỏ các điểm nối (blend areas).

Mastercam 2027 Multiaxis – Tự động hóa thông minh nhưng vẫn giữ quyền kiểm soát

Cốt lõi của Mastercam 2027 là sự kết hợp cân bằng giữa Smarter Toolpath Generation (Tạo đường chạy dao thông minh hơn) và Greater Programmer Control (Quyền kiểm soát lớn hơn cho người lập trình).

Ví dụ, các tính năng như Part-aware pattern, Improved morphing, hay Smoother transitions giúp hệ thống tự động xử lý và làm mượt các bề mặt phức tạp. Tuy nhiên, phần mềm không tước đi quyền quyết định của người lập trình; kết hợp với Wireframe Tool Axis Control, Unified pattern flexibility và SWARF Multicut options, người dùng hoàn toàn có thể can thiệp sâu vào cách dao nghiêng, hướng dao di chuyển và cách tiếp cận bề mặt.

Mục tiêu của các cải tiến không chỉ là tự động tạo toolpath, mà còn giúp người lập trình kiểm soát rõ hơn cách toolpath được tạo và chuyển động trên chi tiết.
