Máy quét 3D cầm tay FreescanX5 giúp đội đua cải tiến cấu trúc thân xe

Ứng dụng máy quét 3d cầm tay vào quá trình thiết kế cải tiến sản phẩm

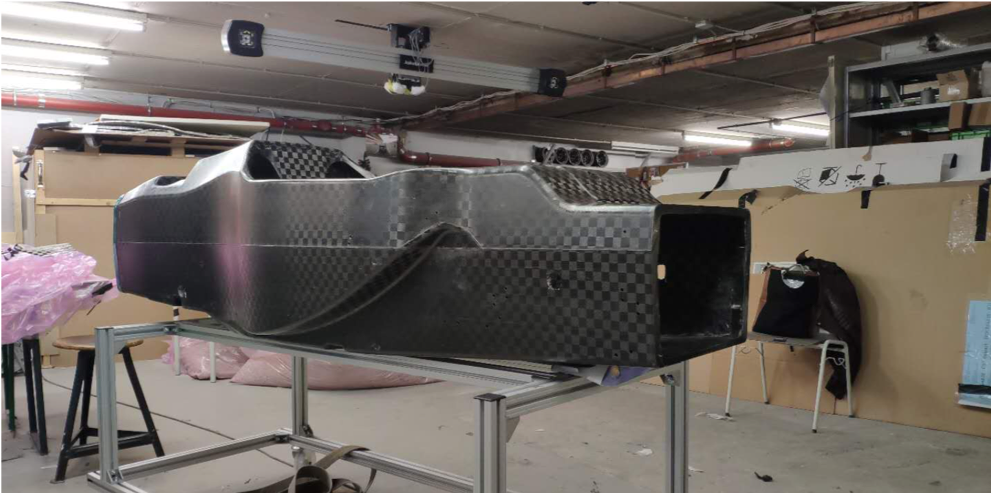

Các sinh viên đại học DHBW Engineering Stuttgart eV đã sử dụng máy quét 3d cầm tay chính xác Freescan X5 để quét monocoque. Máy quét 3d laser công nghiệp Freescan rất lý tưởng để quét các vật thể lớn. Với dung sai đo lên đến 0,03 mm và độ chính xác thể tích lên tới 0,02 mm + 0,08 mm/m. Sử dụng các tia laser giao nhau, hệ thống có thể quét các vật thể mà các máy quét 3d structured light, phổ biến thường gặp khó khăn. Bao gồm các vật thể tối / đen và bề mặt phản chiếu, giống như các khối monocoque được chế tạo bởi các sinh viên DHBW.

Dữ liệu đầu ra có thể được sử dụng để kiểm tra mức độ chính xác của thiết kế ngược. Cho phép hiệu chỉnh các bề mặt trong quy trình sản xuất. Nhờ có máy quét 3D Freescan X5 và các công cụ phần mềm của nó. Đã giảm thiểu công việc thủ công, tăng cao tính tự động hoá. Dữ liệu 3D đã được thu thập và sau đó được đánh giá để so sánh nó với dữ liệu từ phiên bản monocoque năm ngoái. Mục tiêu là cải thiện hiệu suất bằng cách sử dụng thông tin thu thập được từ dữ liệu quét 3d để có được cơ sở rõ ràng hơn về dung sai cho quy trình sản xuất.

Quy trình quét 3d bằng Freescan X5

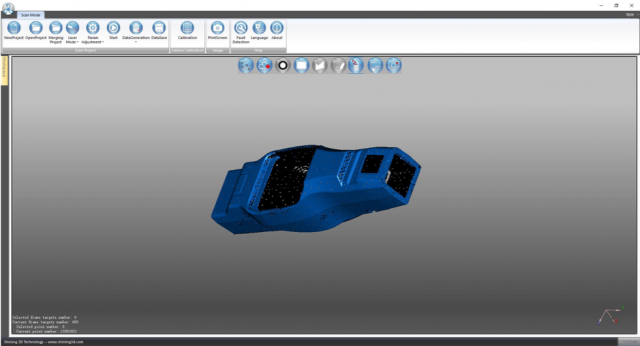

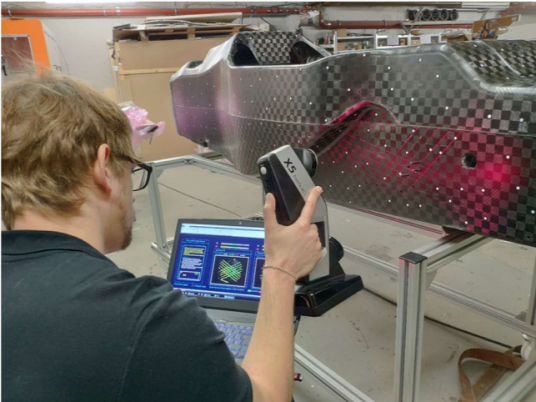

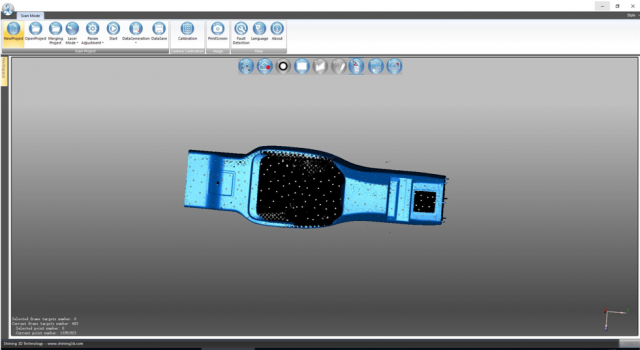

Quá trình quét được thực hiện tương đối nhanh chóng cho một đối tượng lớn như vậy. Việc dán các điểm tham chiếu trên thân xe là khâu chuẩn bị đơn giản. Sau đó, các sinh viên bắt đầu quét 3d monocoque bằng máy quét laser cầm tay. Toàn bộ chiếc xe có thể được hoàn thành trong một lần quét. Mà không cần phải ghép dữ liệu 3D của nhiều lần quét thủ công, như một số dòng máy quét 3d khác. Điều này giúp người dùng tiết kiệm một lượng thời gian đáng kể. Vì không cần phải căn chỉnh thủ công dữ liệu quét: hầu hết các công việc đều được thực hiện bởi phần mềm.

Phân tích dữ liệu quét 3D

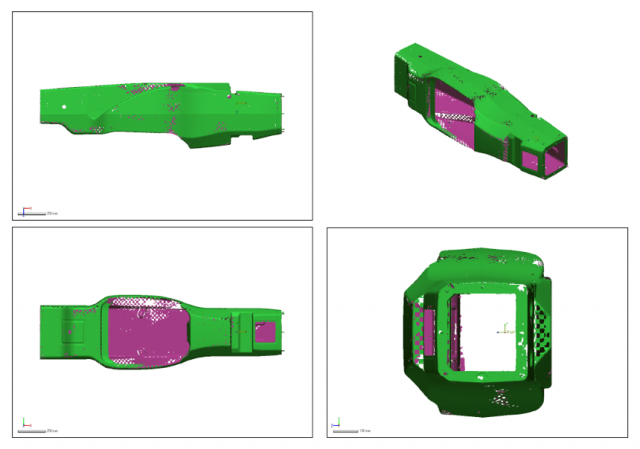

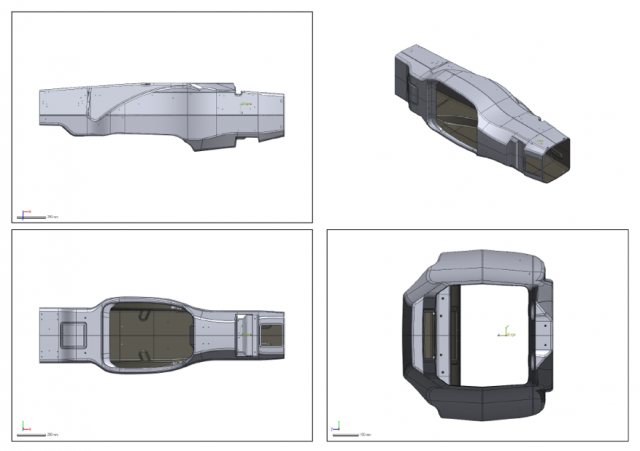

Dữ liệu quét 3D được các sinh viên dùng để kiểm tra sai lệch so với thiết kế CAD. Hình ảnh bên dưới, ở phía bên trái, hiển thị dữ liệu thu được từ quá trình quét 3D, trong khi hình ảnh bên phải hiển thị dữ liệu từ mô hình CAD gốc. Phần mềm so sánh hai mô hình sẽ xác định được dung sai và độ chính xác.

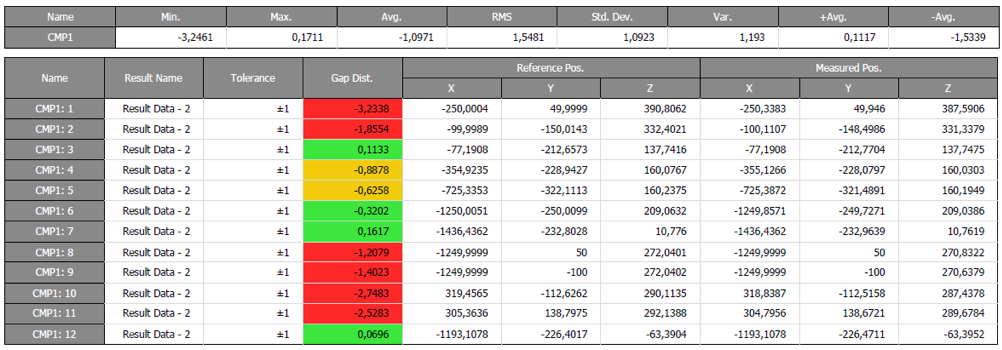

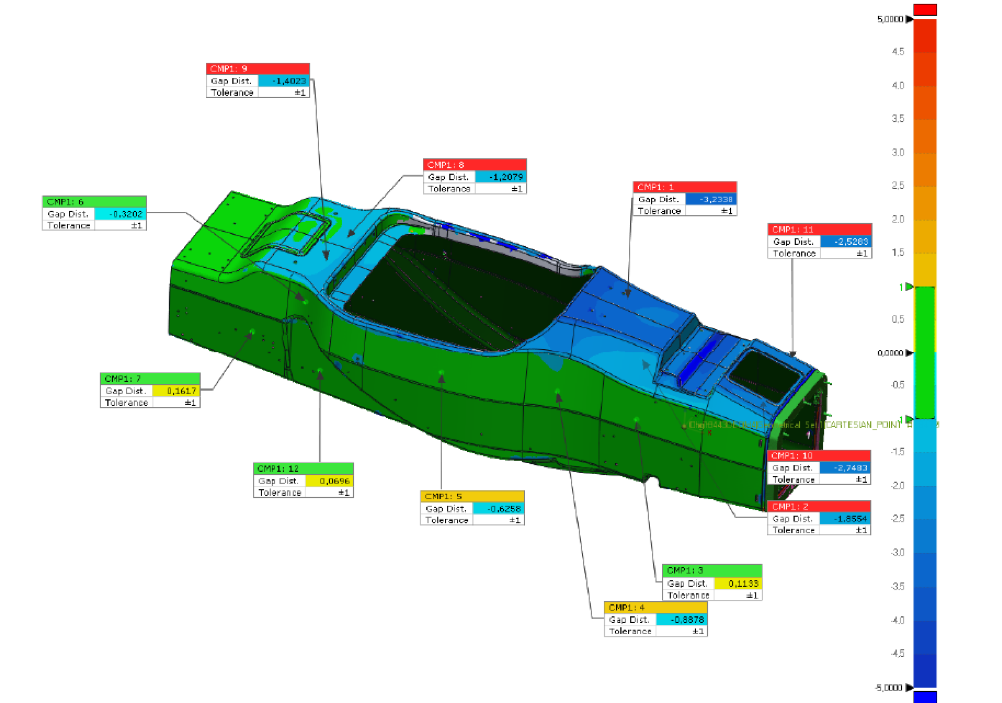

Phần mềm cho phép so sánh để cung cấp thông tin chi tiết về sự khác biệt giữa Scan và CAD. Bản đồ màu hữu ích giúp dễ hiểu các sai lệch. Màu đỏ là Scan lớn hơn CAD. Màu xanh dương là Scan nhỏ hơn CAD. Màu xanh lá cây là đạt dung sai yêu cầu.

Do các bộ phận quan trọng của xe đua được lắp vào các vị trí lỗ trên monocoque. Nên điều quan trọng là phải xác định được thông tin về độ chính xác lắp ghép. Và đây cũng là ưu điểm mà các giải pháp đo lường hiện đại có được, so với các phương pháp truyền thống lỗi thời. Với FreeScan X5, các sinh viên có thể số hóa 3D toàn bộ quy trình thiết kế và hạn chế các lỗi mà các phương pháp đo lường truyền thống có thể gặp phải.
