Phần mềm Verisurf và Model-Based Definition (MBD): Vì sao đo lường trực tiếp trên CAD đang trở thành tiêu chuẩn mới?

Trong sản xuất hiện đại, việc chuyển dịch từ bản vẽ giấy 2D sang mô hình 3D tích hợp dữ liệu đang định hình lại toàn bộ quy trình kiểm tra chất lượng. Phương thức Model-Based Definition (MBD) ra đời để giải quyết bài toán này. Thay vì tách rời bản vẽ và mô hình, doanh nghiệp hiện nay có thể thực hiện đo lường 3D trên CAD một cách trực tiếp . Giải pháp này giúp loại bỏ sai lệch thông tin và tăng tốc sản xuất. Để ứng dụng thực tế công nghệ này, phần mềm Verisurf là lựa chọn đo lường hàng đầu được giới chuyên môn đánh giá cao.

Model-Based Definition (MBD) là gì và tại sao bản vẽ 2D không còn phù hợp?

MBD là phương thức tích hợp thông tin sản xuất (PMI) – gồm kích thước, dung sai hình học (GD&T) và ghi chú kỹ thuật – trực tiếp vào mô hình CAD 3D.

Với quy trình cũ, kỹ sư phải đọc bản vẽ 2D độc lập để lập trình cho máy đo. Quy trình thủ công này dễ gây nhầm lẫn và sai số. Với MBD, toàn bộ dữ liệu dung sai được liên kết chặt chẽ với các thực thể CAD. Kỹ sư có thể tiến hành đo lường 3D trên CAD ngay lập tức mà không cần bản vẽ giấy trung gian. Sự thay đổi này loại bỏ hoàn toàn các lỗi diễn giải thông tin trong nhà xưởng.

Tại sao đo lường trực tiếp trên nền tảng CAD là xu hướng tất yếu?

Phương pháp đo lường 3D trên CAD mang lại những cải tiến vượt trội nhờ ba yếu tố công nghệ cốt lõi:

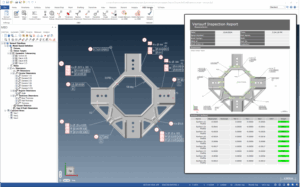

1. Duy trì chuỗi dữ liệu số đồng nhất (Digital Thread)

Khi dữ liệu PMI được nhúng trực tiếp vào mô hình CAD 3D, chuỗi liên kết số từ thiết kế, chế tạo đến đo lường được duy trì liên tục. Thông tin thiết kế nguyên bản được bảo toàn đến bước kiểm tra cuối cùng. Phần mềm Verisurf giúp kết nối chuỗi dữ liệu này bằng cách nhập trực tiếp dữ liệu PMI từ CAD, đảm bảo tính toàn vẹn của dung sai GD&T.

2. Tự động hóa lập trình đo (CMM Programming)

Lập trình cho máy đo CMM thủ công là công việc tốn thời gian. Khi ứng dụng đo lường 3D trên CAD, quy trình này được tự động hóa mạnh mẽ. Nhờ khả năng tạo lập kế hoạch thông minh từ MBD, hệ thống tự động nhận diện phần tử hình học, nhóm các yêu cầu đồng thời và tự động áp dụng căn chỉnh phù hợp. Quy trình đơn giản này giúp giảm thời gian chuẩn bị từ vài giờ xuống còn vài phút.

3. Phản hồi trực quan trong thời gian thực (Interactive GD&T)

Khi đo lường trực tiếp, kỹ sư cần biết nhanh kết quả đạt hay hỏng. Công nghệ đo lường 3D trên CAD cho phép hiển thị sai lệch trực quan qua màu sắc và tín hiệu âm thanh ngay lập tức. Việc kiểm tra dung sai Profile hay Position được xử lý trực quan ngay trên giao diện CAD 3D.

Sức mạnh vượt trội từ phần mềm Verisurf trong việc ứng dụng MBD

Nếu doanh nghiệp đang tìm kiếm công cụ để triển khai MBD, phần mềm Verisurf là giải pháp tối ưu. Công cụ này mang lại nhiều tính năng thực tế giúp nâng cao hiệu suất làm việc.

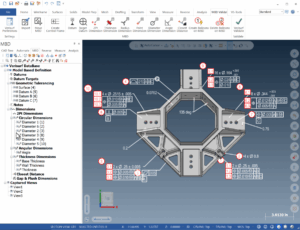

Tạo lập và kế thừa GD&T thông minh

Phần mềm Verisurf hỗ trợ người dùng tự tạo mới hoặc nhập các mô hình CAD có sẵn dữ liệu GD&T tuân thủ tiêu chuẩn ASME Y14.5. Phần mềm Verisurf sở hữu các công cụ đo kích thước tối giản, dễ thao tác hơn cả các phần mềm CAD truyền thống. Người dùng dễ dàng xác định khoảng cách, độ dày, góc hoặc đường kính lỗ.

Đặc biệt, văn bản và ký hiệu đo luôn tự động xoay hướng về phía màn hình người nhìn. Thiết kế này giúp việc quan sát, đọc kết quả và chụp ảnh báo cáo vô cùng thuận tiện.

Tự động hóa căn chỉnh bằng Datum Targets

Một trong những bước khó nhất khi đo lường là thiết lập hệ tọa độ chuẩn (alignment). Phần mềm Verisurf giải quyết vấn đề này bằng cách tận dụng trực tiếp các Datum Targets từ MBD. Hệ thống tự động tính toán và thiết lập căn chỉnh mô hình chính xác. Cách làm này mang lại độ lặp lại cao, loại bỏ sai số do con người và tăng cường khả năng kiểm soát quy trình.

Đo lường khe hở và độ phẳng (Gap & Flush) chuẩn xác

Đối với các dữ liệu quét 3D dạng đám mây điểm (point cloud) hoặc lưới (mesh), phần mềm Verisurf hỗ trợ thiết lập các điểm gọi khe hở và độ phẳng (Gap & Flush) trực tiếp trong MBD. Từ đó, phần mềm tự tạo kế hoạch đo tự động. Tính năng này cực kỳ giá trị khi thực hiện đo lường 3D trên CAD cho các cụm lắp ráp phức tạp.

Xuất báo cáo AS9102/PPAP và PDF 3D nhanh chóng

Công tác làm báo cáo kỹ thuật được rút ngắn tối đa. Chỉ với một cú nhấp chuột, phần mềm Verisurf tự động đánh số bong bóng kiểm tra (inspection balloons) chuẩn AS9102 hoặc PPAP cho các kích thước. Các mã ID này tự động đồng bộ sang chương trình đo CMM và báo cáo cuối cùng. Bạn cũng có thể xuất file báo cáo dưới dạng PDF 3D trực quan gồm đầy đủ kết quả phân tích và dung sai MBD.

Tìm hiểu phần mềm Verisurf phù hợp cho doanh nghiệp

Mỗi đơn vị sản xuất đều sở hữu hạ tầng thiết bị riêng biệt, từ cánh tay đo di động, máy quét laser tracker cho đến máy đo CMM truyền thống. Phần mềm Verisurf được thiết kế dưới dạng các module linh hoạt (như CAD, MEASURE, BUILD, AUTOMATE). Nhờ đó, các cá nhân và doanh nghiệp có thể lựa chọn đúng tính năng cần thiết để tối ưu chi phí đầu tư ban đầu mà vẫn sở hữu giải pháp đo lường 3D trên CAD mạnh mẽ nhất.

Doanh nghiệp của bạn đang tìm kiếm giải pháp nâng cao năng lực sản xuất? Bạn muốn tối ưu hóa quy trình kiểm tra sản phẩm và tiết kiệm thời gian lập trình đo?

Hãy liên hệ ngay với 3D Smart Solutions để nhận tư vấn chuyên sâu về phần mềm Verisurf. Chúng tôi tự hào đồng hành cùng doanh nghiệp trong việc lựa chọn và ứng dụng giải pháp đo lường 3D trên CAD phù hợp nhất với nhu cầu thực tế và hệ thống thiết bị sẵn có.
