SHINING 3D ra mắt EinScan Trak: Hệ thống Tracking không dây, Dual-Form và không cần Marker đầu tiên trên thế giới

SHINING 3D ra mắt EinScan Trak

Dựa trên hơn 20 năm kinh nghiệm chuyên sâu trong lĩnh vực số hóa 3D độ chính xác cao, SHINING 3D đã chính thức giới thiệu EinScan Trak – giải pháp được công bố là hệ thống tracking không dây, dạng kép (Dual-Form) và không cần marker (Marker-Free) đầu tiên trên thế giới.

EinScan Trak là hệ thống quét 3D chuyên nghiệp kết hợp giữa bộ theo dõi quang học (optical tracker) và một máy quét cầm tay có thể tháo rời linh hoạt. Với định hướng đơn giản hóa quy trình quét 3D quy mô lớn nhưng vẫn xử lý liền mạch từ các bối cảnh diện rộng đến những chi tiết nhỏ với hiệu suất chuyên nghiệp, sản phẩm mang thông điệp cốt lõi: “Wireless, Dual-Form, Marker-Free”.

EinScan Trak – hệ thống tracking 3D với ba điểm khác biệt

Tracking không dây (Wireless Tracking)

• Khả năng không dây linh hoạt: Hệ thống hỗ trợ cả chế độ vận hành không dây và có dây, cho phép kỹ sư di chuyển tự do giữa các môi trường mà không bị cản trở bởi dây cáp.
• Kết nối Wi-Fi 6 & mạng LAN độc lập: Thiết bị tích hợp pin dung lượng cao và mô-đun truyền thông Wi-Fi 6 tự động ghép nối khi khởi động, duy trì kết nối mạng cục bộ độc lập ổn định trong phạm vi lên đến 4 mét.
• Giải quyết bài toán dây dẫn: Thiết kế không dây giải quyết triệt để sự vướng víu của dây nguồn và cáp dữ liệu truyền thống, nâng cao độ linh hoạt khi thao tác tại hiện trường xưởng sản xuất hoặc ngoài trời.

Dual-Form Tracking

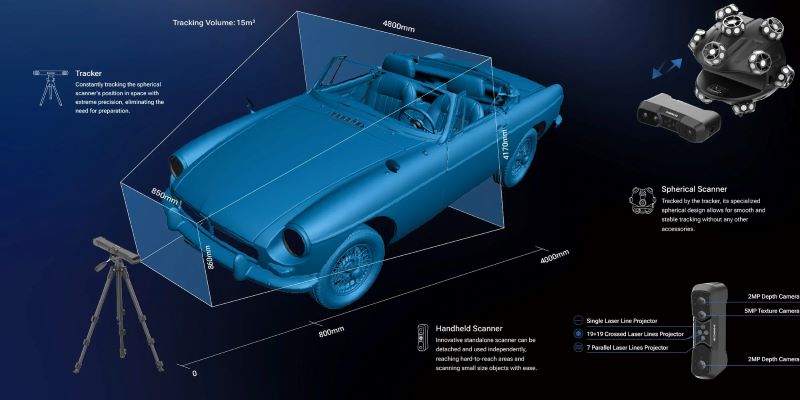

• Định nghĩa Dual-Form Tracking: Hệ thống tích hợp hai hình thái quét trong cùng một nền tảng phần cứng thống nhất: kết hợp giữa bộ theo dõi quang học (Tracker) + máy quét hình cầu (Spherical Scanner) và khả năng tách rời thành máy quét cầm tay độc lập.
• Phương thức hoạt động:
  • Chế độ Tracking (Tracking Mode): Máy quét hình cầu phối hợp không dây cùng bộ theo dõi để quét nhanh các vật thể kích thước vừa và lớn. Tracker ghi nhận chính xác vị trí không gian của máy quét thông qua các điểm phản quang bố trí trên thân máy quét cầu.
  • Chế độ máy quét cầm tay (Handheld Scanner Mode): Mô-đun máy quét có thể tháo rời nhanh chóng khỏi cụm vỏ cầu để hoạt động độc lập mà không cần dựng tracker.
• Lợi ích: Người dùng có thể chuyển đổi linh hoạt giữa chế độ tracking và chế độ cầm tay ngay trong cùng một dự án, vừa bao quát diện tích rộng vừa tiếp cận dễ dàng các hốc sâu, rãnh hẹp và chi tiết nhỏ.

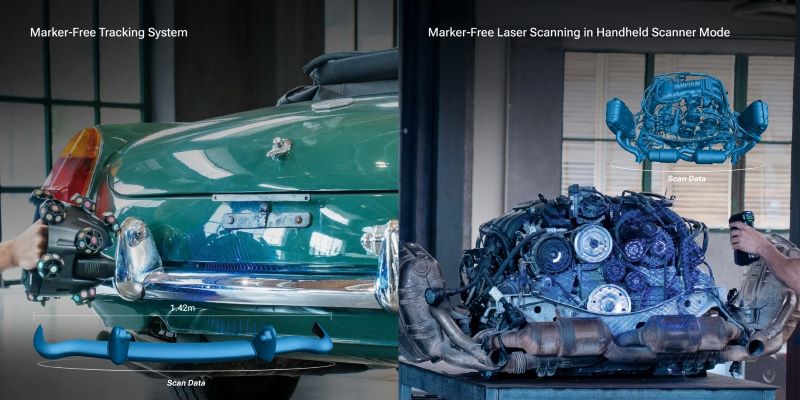

Marker-Free Tracking (Tracking không cần marker)

• Khái niệm: Công nghệ cho phép người dùng tiến hành quét 3D trực tiếp mà không cần dán các điểm định vị (marker) lên bề mặt vật thể.
• Điều kiện hoạt động:
  • Ở chế độ Tracking: Tracker theo dõi trực tiếp các điểm phản quang gắn sẵn trên thân máy quét cầu thay vì yêu cầu dán lên vật thể.
  • Ở chế độ Handheld: Máy quét sử dụng công nghệ laser marker-free của SHINING 3D, định vị dựa trên các bề mặt có đặc trưng hình học phong phú và không lặp lại.
  • Lưu ý về điều kiện sử dụng marker: Công nghệ không loại bỏ marker trong mọi trường hợp. Khi mở rộng không gian bằng tính năng chuyển trạm Hybrid Leapfrog, hệ thống vẫn yêu cầu 4 điểm marker cho mỗi vị trí chuyển tracker. Đồng thời, tùy chọn marker toàn cục (global markers) vẫn được duy trì cho các tác vụ đòi hỏi mức độ chi tiết cao nhất.
• Lợi ích: Tiết kiệm đáng kể thời gian chuẩn bị và vệ sinh bề mặt; khả thi cho các vật thể không được phép dán marker như xe cổ giá trị cao, tác phẩm điêu khắc và hiện vật di sản văn hóa.

Các tính năng và thông số kỹ thuật của máy quét 3D EinScan Trak

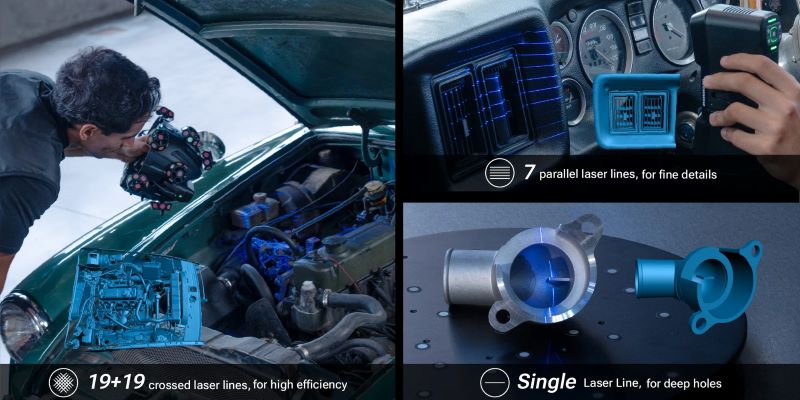

Hệ thống EinScan Trak trang bị nguồn phát laser xanh với 3 chế độ quét chuyên biệt:

• 19 + 19 tia laser đan chéo: Tối ưu cho nhu cầu quét diện rộng, tốc độ cao, thu nhận nhiều dữ liệu hơn trên mỗi khung hình.
• 7 tia laser song song: Bắt rõ cạnh sắc, đường biên và chi tiết cơ khí mịn phục vụ đo kiểm và thiết kế ngược.
• 1 tia laser đơn: Thu thập dữ liệu từ các lỗ sâu, rãnh hẹp và góc khuất hình học khó tiếp cận.

Bảng thông số kỹ thuật:

EinScan Trak mang lại lợi ích gì cho quá trình quét 3D?

• Tính linh hoạt tối đa: Nhờ kết nối Wi-Fi 6 độc lập, trọng lượng máy quét cầm tay chỉ 0,48 kg cùng pin thay nóng, người dùng có thể thao tác thoải mái ngoài hiện trường mà không lo ngắt quãng.
• Thích nghi bề mặt khó: Thu thập dữ liệu ổn định trên các bề mặt tối màu (đen), kim loại sáng bóng, chi tiết phản quang và mâm vành xe mà không cần phun bột phủ bề mặt.
• Tối ưu hóa thời gian chuẩn bị: Giảm bớt hoặc loại bỏ thao tác dán và gỡ marker trên các phôi kích thước lớn.
• Ghép nối dữ liệu thông minh trong một dự án: Tính năng ghép đa dự án dựa trên đặc trưng hình học cùng chức năng Local Resolution cho phép người dùng quét nhanh toàn thể ở độ phân giải tiêu chuẩn và chỉ tăng độ phân giải tại các vị trí quan trọng.
• Tích hợp phần mềm chuyên dụng:
  • EXMeasure: Hỗ trợ so sánh bản đồ màu 1-click, phân tích dung sai hình học GD&T, đo diện tích, thể tích, góc và mô phỏng thước kẹp.
  • EXModel: Cung cấp bộ công cụ chuyển đổi dữ liệu quét sang mô hình CAD (chỉnh sửa lưới, cắt mặt cắt, phác thảo 2D/3D, auto surfacing).

Ứng dụng của máy quét 3D EinScan Trak

Các lĩnh vực ứng dụng gồm:

• Thiết kế ngược (Reverse Engineering): Số hóa phụ tùng máy móc, cấu trúc phức tạp phục vụ tái thiết kế CAD.
• Tùy biến ô tô (Automotive Customization): Đo quét thân vỏ xe hơi, mâm xe và phụ kiện nâng cấp ô tô.

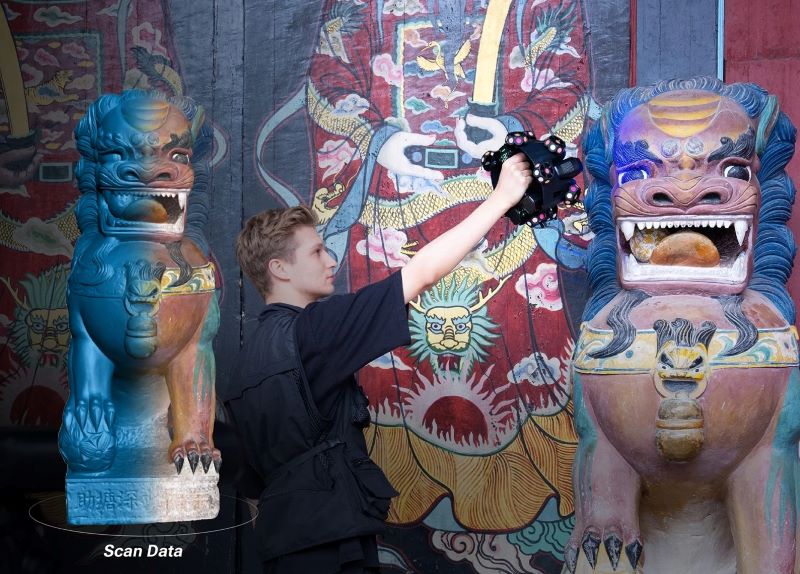

• Bảo tồn di sản và số hóa bảo tàng: Quét các hiện vật văn hóa, tác phẩm nghệ thuật không thể dán marker; lưu trữ đầy đủ hình học và vân màu thực tế nhờ camera 5MP.
• Đo kiểm kỹ thuật và kiểm tra chất lượng (Engineering Design & Inspection): Kiểm tra kích thước và xác thực dung sai hình học trong sản xuất.

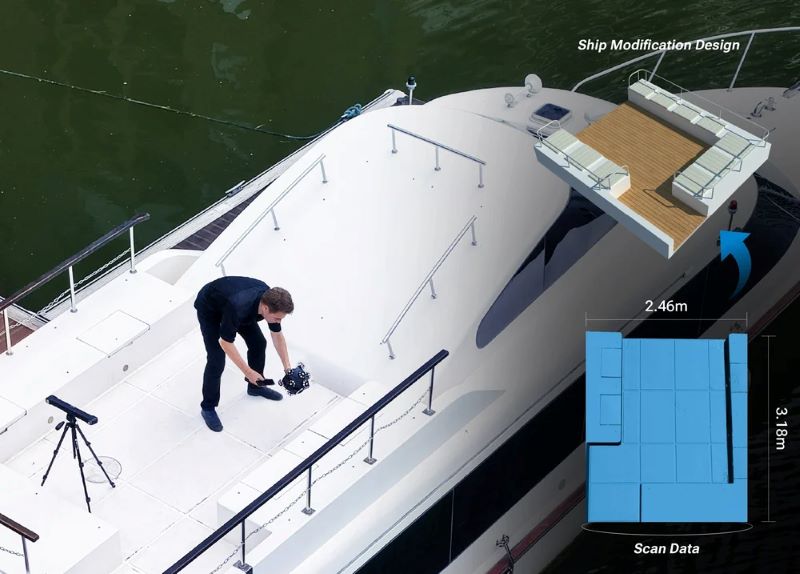

• Số hóa quy mô lớn: Quét du thuyền tư nhân, ca-nô cao tốc và các cấu kiện công nghiệp diện rộng.
• Nghiên cứu, giáo dục và tài sản số: Cung cấp mô hình 3D thực tế cho các ứng dụng AR, VR và nghiên cứu khoa học.

Vì sao EinScan Trak đáng chú ý trong công nghệ quét 3D?

EinScan Trak đánh dấu bước tiến quan trọng trong hệ sinh thái của SHINING 3D nhờ hội tụ đủ ba yếu tố: khả năng vận hành hoàn toàn không dây (Wireless), cấu trúc chuyển đổi linh hoạt (Dual-Form) và công nghệ quét không marker (Marker-Free). Việc tích hợp đồng thời camera vân màu 5MP chất lượng cao vào một hệ thống tracking quang học cùng phần mềm phân tích EXMeasure/EXModel đồng bộ giúp thu hẹp khoảng cách giữa quá trình quét thực địa và quy trình xử lý dữ liệu CAD/kiểm tra sau quét.

Với việc ra mắt EinScan Trak, SHINING 3D đã đem đến giải pháp 3D tracking không dây, Dual-Form và Marker-Free tiên phong trên thị trường.
