Ứng dụng Verisurf MEASURE trong kiểm tra chất lượng 3D và phân tích sai số hình học phức tạp

Kiểm tra chất lượng 3D là một trong những bước quan trọng giúp doanh nghiệp cơ khí và sản xuất công nghiệp kiểm soát độ chính xác, dung sai kích thước và chất lượng sản phẩm. Đặc biệt với các chi tiết có hình dạng phức tạp, việc đối chiếu sản phẩm thực tế với mô hình CAD đòi hỏi một phần mềm QC có khả năng đo lường, phân tích và phát hiện sai lệch một cách trực quan, chính xác.

Dưới đây là nghiên cứu chi tiết về ứng dụng của công nghệ này trong việc nâng cao hiệu quả kiểm tra chất lượng 3D tại các nhà xưởng hiện đại.

Tại sao Verisurf MEASURE là nền tảng tối ưu cho kiểm tra chất lượng 3D?

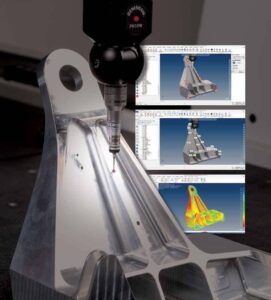

Phân tích sai số hình học trực quan theo thời gian thực

Verisurf MEASURE hoạt động dựa trên kiến trúc gốc CAD độc đáo. Khi tiến hành lấy mẫu vật lý, phần mềm hiển thị ngay lập tức độ sai lệch (deviation) trực quan giữa điểm đo thực tế và mô hình CAD danh nghĩa. Khả năng hiển thị sai số thời gian thực này giúp kỹ sư QC đưa ra quyết định hiệu chỉnh máy móc ngay tại xưởng sản xuất, giảm tối đa tỷ lệ phế phẩm.

Tính năng “Add to Measure” – Giải pháp đo không giới hạn kích thước

Một trong những thách thức lớn khi kiểm tra chất lượng 3D cho các chi tiết siêu trường siêu trọng là giới hạn phạm vi đo của thiết bị. Khi kích thước vật đo lớn hơn tầm với của máy đo CMM hay cánh tay đo, dữ liệu dễ bị đứt gãy.

Mô-đun MEASURE giải quyết triệt để giới hạn này bằng tính năng Add to Measure. Khi đo các chi tiết lớn, kỹ sư QC có thể dịch chuyển thiết bị sang vị trí mới rồi tiếp tục bổ sung điểm đo trực tiếp vào thực thể đang đo. Tính năng hỗ trợ lấy mẫu từ nhiều trạm đo khác nhau mà vẫn đảm bảo tính đồng nhất của hệ tọa độ.

Cơ chế này cho phép người dùng tái định vị thiết bị (như tay đo hoặc Laser Tracker) và tiếp tục thực hiện phép đo trên cùng một tính năng (feature) hiện có. Những giá trị thực tế mà doanh nghiệp nhận được bao gồm:

• Thêm điểm trực tiếp vào tính năng cũ: Tiếp tục hoàn thiện dữ liệu đo mà không cần tạo mới thực thể.
• Hỗ trợ đo từ nhiều trạm (multiple stations): Duy trì sự liên tục tuyệt đối của dữ liệu khi di chuyển thiết bị quanh vật thể lớn.
• Tương thích mọi thiết bị đo: Từ máy CMM cố định đến các thiết bị di động.

Đặc biệt, “Add to Measure” giúp loại bỏ hoàn toàn nhu cầu xuất dữ liệu trung gian hay việc phải dựng lại tính năng từ các thành phần rời rạc (construct features from other features). Điều này trực tiếp cắt giảm thời gian lãng phí và triệt tiêu các sai hỏng trong quá trình xử lý dữ liệu.

Khả năng tương thích thiết bị đo cực rộng

Điểm cộng lớn của phần mềm QC Verisurf là triết lý hệ thống mở (Open System). Phần mềm không trói buộc người dùng vào một thương hiệu phần cứng cố định. Verisurf kết nối trực tiếp với hầu hết các thiết bị đo CMM cố định cũng như các dòng máy đo cầm tay (portable arms, laser trackers, scanners) của Faro, Hexagon, Creaform, Leica, API, Nikon và Kreon. Tính linh hoạt này giúp doanh nghiệp tận dụng tối đa hạ tầng phần cứng QC sẵn có.

Phân tích sai số hình học phức tạp với bộ công cụ QC toàn diện

Đo kiểm dung sai hình học GD&T (Model-Based Definition – MBD)

Các bản vẽ kỹ thuật hiện đại đòi hỏi kiểm soát chặt chẽ dung sai kích thước và hình học (GD&T). Verisurf MEASURE hỗ trợ nhập trực tiếp dữ liệu thiết kế 3D tích hợp sẵn thông tin MBD. Phần mềm phân tích trực tiếp sai lệch vị trí, độ phẳng, độ tròn hay độ đồng tâm từ mô hình CAD. Quy trình này giảm thiểu hoàn toàn sai sót khi đọc bản vẽ 2D thủ công.

Thiết lập quy trình đo tự động với chế độ Teach Mode

Đối với các nhân sự mới vào ngành, việc lập trình đường chạy cho máy đo là một thử thách phức tạp. Phần mềm QC Verisurf đơn giản hóa công đoạn này thông qua chế độ Teach Mode. Khi người vận hành tiến hành đo mẫu lần đầu, phần mềm sẽ tự động ghi nhớ các bước đo để tạo ra một chu trình đo kiểm tự động (AutoInspect) cho các chi tiết tiếp theo. Quá trình này giúp rút ngắn thời gian thiết lập từ vài giờ xuống còn vài phút.

Xuất báo cáo chất lượng tự động chỉ với một cú nhấp chuột

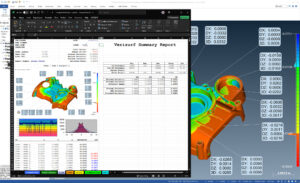

Mô-đun MEASURE cho phép tạo nhanh báo cáo chất lượng FAI (First Article Inspection) hoặc PPAP tiêu chuẩn. Người dùng có thể xuất dữ liệu dưới dạng 3D PDF màu, Excel, Word, HTML hoặc đẩy dữ liệu trực tiếp vào hệ thống cơ sở dữ liệu kiểm soát chất lượng bằng thống kê SPC để theo dõi xu hướng sai số của dây chuyền sản xuất.

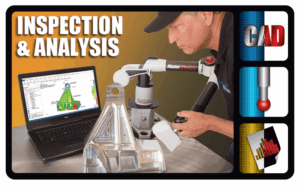

Lựa chọn phần mềm QC phù hợp cho doanh nghiệp

Từ góc nhìn công nghệ, một phần mềm QC xuất sắc phải cân bằng được giữa tính năng mạnh mẽ và giao diện trực quan dễ tiếp cận. Verisurf MEASURE đáp ứng trọn vẹn cả hai tiêu chí này. Giao diện chuẩn Windows giúp các nhân sự mới nhanh chóng làm chủ công nghệ. Khả năng nâng cấp mở rộng lên các suite chuyên sâu như 3D Scanning Inspection & Analysis hay Reverse Engineering đảm bảo lộ trình phát triển lâu dài cho doanh nghiệp khi quy mô sản xuất mở rộng.

Ứng dụng Verisurf MEASURE vào quy trình kiểm tra chất lượng 3D chính là chìa khóa để nâng cao năng suất, tiết kiệm nguyên vật liệu và nâng cao năng lực cạnh tranh cho doanh nghiệp.

Doanh nghiệp của bạn đang tìm kiếm giải pháp phần mềm QC tối ưu nhất để số hóa quy trình đo lường?

Verisurf MEASURE không chỉ là một công cụ đo lường; nó là giải pháp quản trị chất lượng toàn diện, cầu nối vững chắc giữa thiết kế CAD và thực tế sản xuất. Với tính năng “Add to Measure” ưu việt và khả năng tương thích phần cứng không giới hạn, đây là sự lựa chọn hàng đầu cho các doanh nghiệp đang đối mặt với những bài toán kiểm tra chất lượng 3D phức tạp
