RPS X-TUBE Series

Mô tả

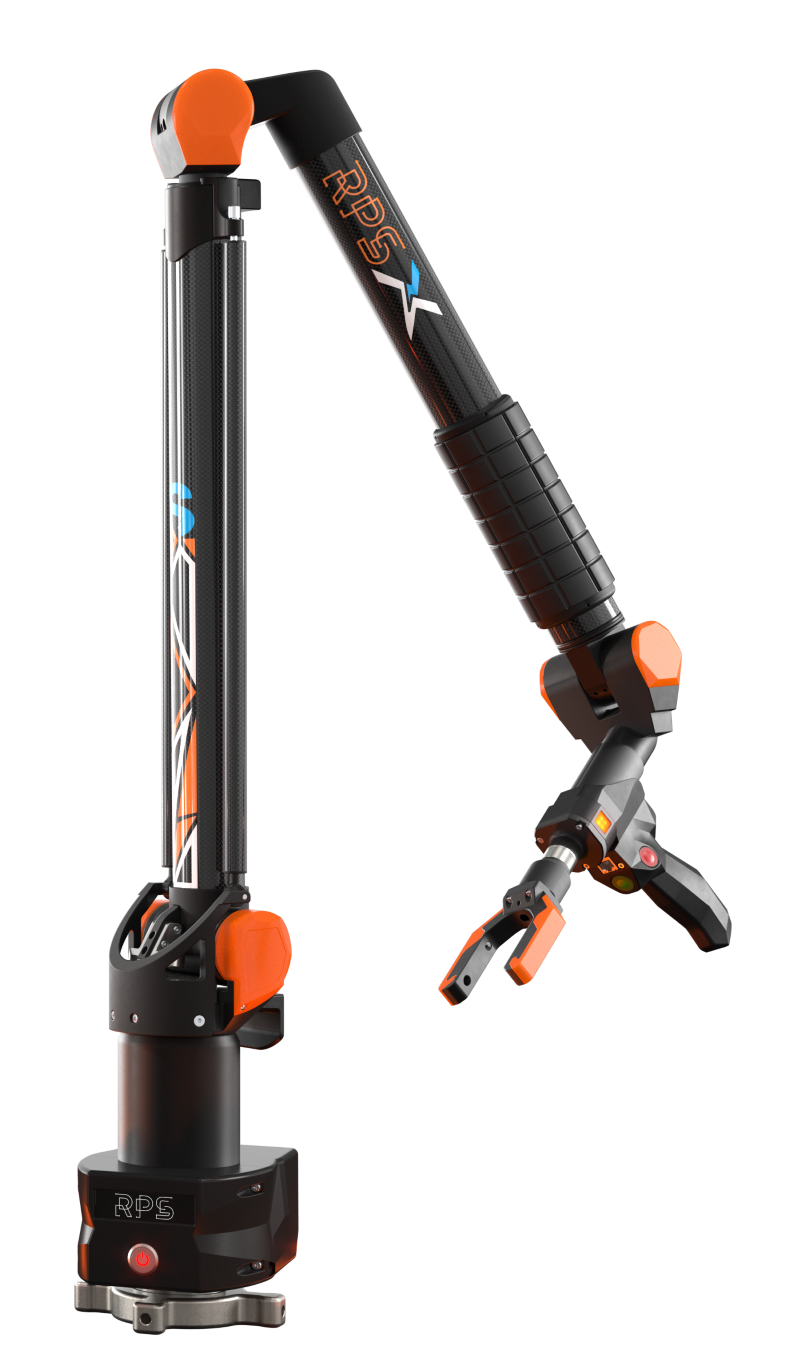

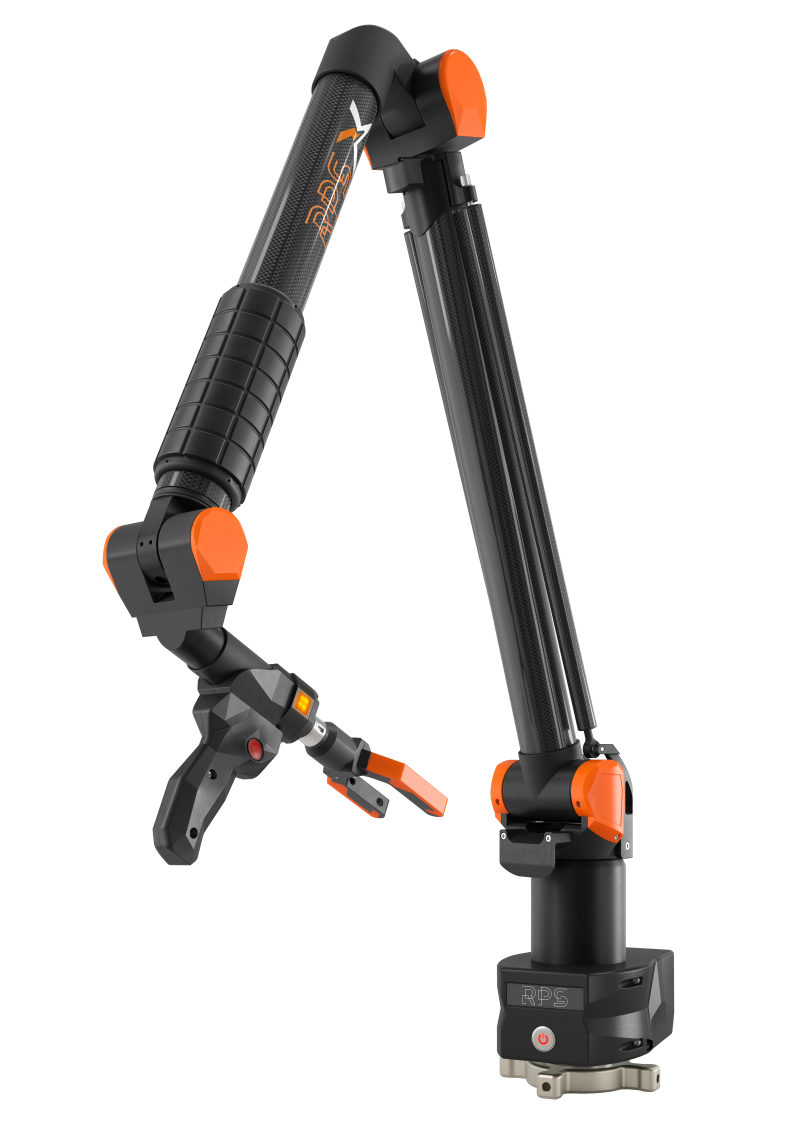

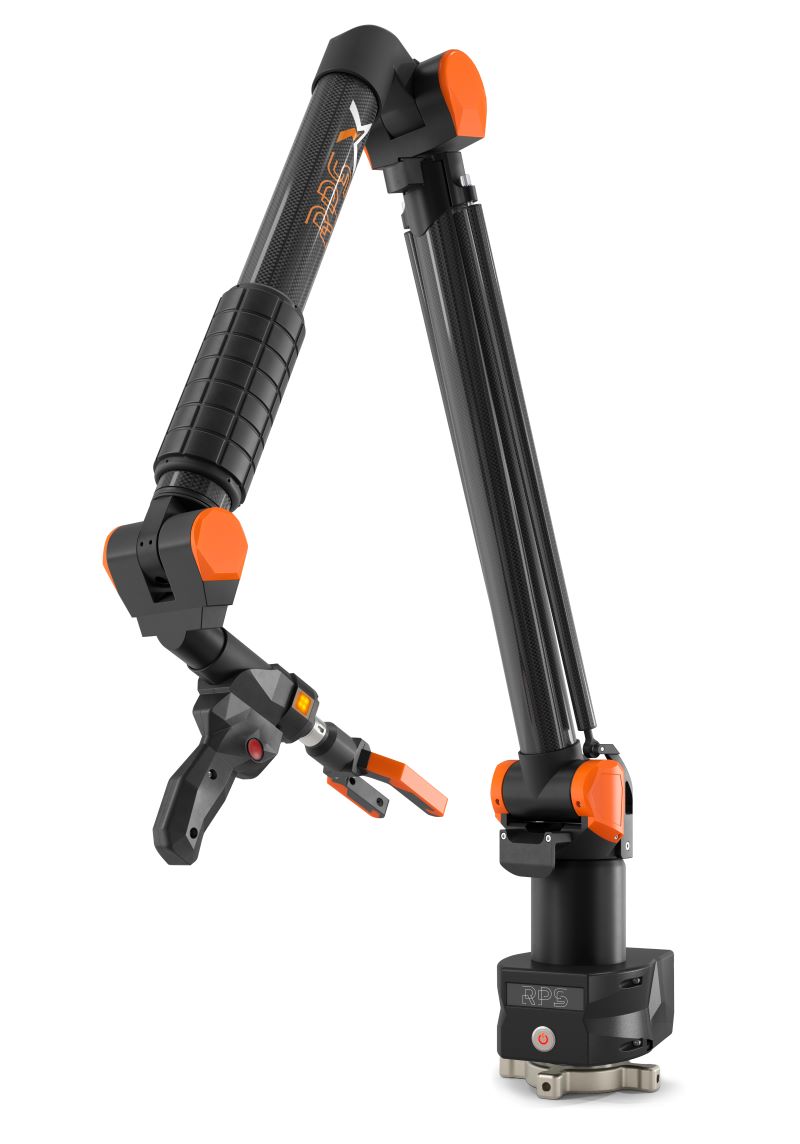

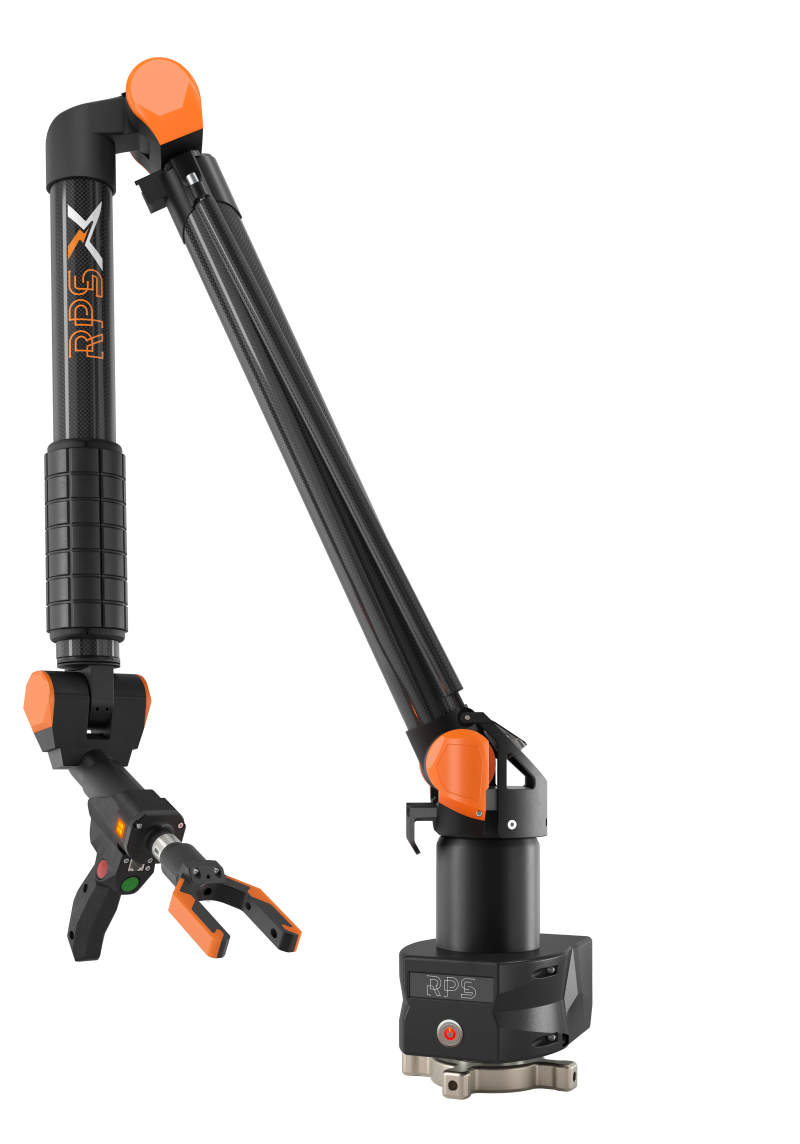

X-TUBE là hệ thống CMM cánh tay di động tiên tiến, chuyên dụng được tối ưu hóa đặc biệt cho việc kiểm tra ống và thiết kế ngược các đường ống phức tạp. Bằng cách cung cấp các phép đo chính xác và có tính lặp lại trực tiếp trong môi trường công nghiệp khắc nghiệt, thiết bị làm tăng đáng kể hiệu suất quy trình, giảm thiểu thời gian chết và nâng cao năng lực cạnh tranh cho các doanh nghiệp trong ngành sản xuất ống.

So sánh

Công nghệ Kiểm tra Đường ống Chuyên dụng

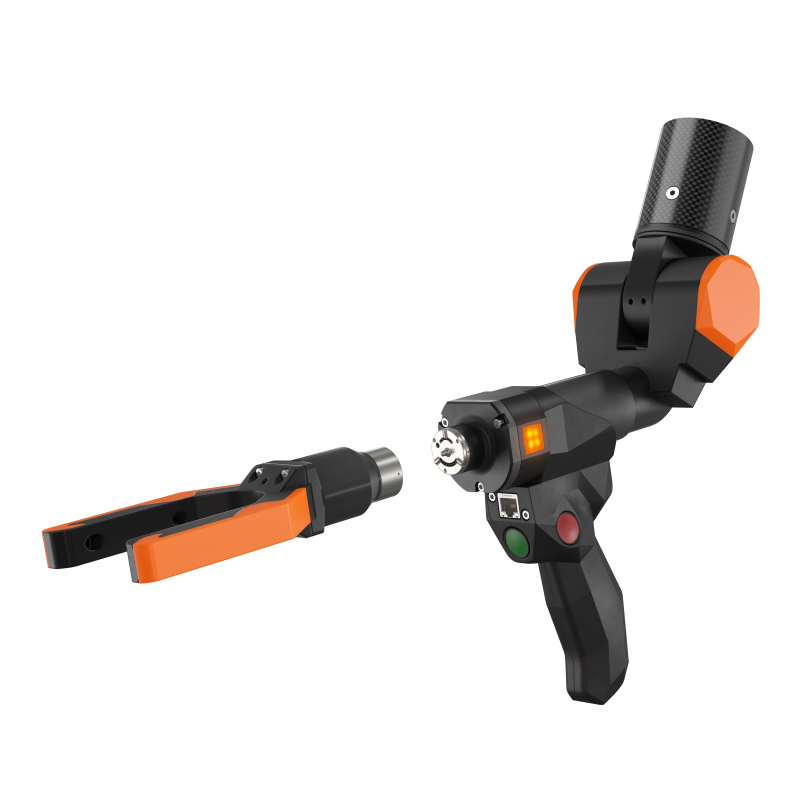

Sử dụng cụm Ngàm Laser đặc biệt (sử dụng laser Cấp 2, có sẵn 4 kích cỡ) được thiết kế để thu thập nhanh chóng các dữ liệu hình học thiết yếu như trục trung tâm, độ uốn cong, đỉnh và các đoạn thẳng. Ngàm laser hoạt động hiệu quả trên mọi bề mặt vật liệu mà không cần các thiết lập cấu hình ban đầu

Giao tiếp Trực tiếp với Máy CNC

Thúc đẩy quy trình sản xuất khép kín, dữ liệu đo lường có thể được xuất trực tiếp dưới định dạng YBC và XYZ. Điều này cho phép truyền các lệnh hiệu chỉnh chương trình tự động trực tiếp đến máy uốn ống CNC dựa trên các giá trị vừa đo được

Phần cứng Bền bỉ tại Xưởng

Được chế tạo từ các ống sợi carbon giúp tối ưu trọng lượng nhưng vẫn đảm bảo độ cứng vững, kết hợp cùng hệ thống đối trọng mượt mà giúp thao tác dễ dàng. Toàn bộ hệ thống đạt chuẩn bảo vệ IP51 chống lại các tạp chất công nghiệp khắc nghiệt

Độ tin cậy Vận hành Liên tục

Được thiết kế đặc biệt cho các quy trình làm việc không gián đoạn, phần cứng tích hợp hệ thống bù nhiệt tự động có khả năng hoạt động ổn định trong khoảng 5-45°C, đi kèm với hệ thống pin thay nóng (hot-swap) giúp loại bỏ hoàn toàn thời gian chết

Xem thêm

Tên thông số	Giá trị
Chế độ quét	Tube inspection, tube reverse engineering (Laser Fork & Touch Probe)
Nguồn sáng	Class 2 Laser (Laser Fork).
Độ chính xác vùng quét	Pipe Scanning Accuracy: 0.053mm to 0.191mm. Touch Probe Volumetric Accuracy: 0.041mm to 0.179mm. Touch Probe Repeatability (SPAT): 0.025mm to 0.134mm
Tốc độ quét	Instantaneous acquisition for tube bends, vertices, and straight segments
Khoảng cách quét	2.5m to 7.0m diameter configurations
Quét không dây	Có
Hệ thống tích hợp	IP51 Protection, Auto Probe Recognition, Axel System & Precitrack3D software compatibility, Direct Machine Interface (YBC/XYZ export).
Chứng nhận độ chính xác	Standard Volumetric Accuracy & SPAT (metrology compliant)
