Đầu in phun của một máy in 3D có cấu tạo như thế nào?

Trong sản xuất bồi đắp, không phải thiết bị nào cũng đưa nhựa nóng chảy qua vòi phun. Đầu in phun của một máy in 3d là cụm tạo những giọt chất lỏng có kiểm soát để hình thành chi tiết hoặc liên kết vật liệu bột. Hiểu đúng bộ phận này giúp tránh nhầm giữa Material Jetting, Binder Jetting và FDM/FFF. 3D Smart Solutions phân tích cấu tạo, cơ chế hoạt động và tiêu chí đánh giá phù hợp với từng ứng dụng.

Đầu in phun của một máy in 3D có cấu tạo như thế nào?

Đầu in phun là bộ phận phân phối chất lỏng thành các giọt nhỏ tại những vị trí được điều khiển bằng dữ liệu số. Cấu trúc cụ thể thay đổi theo công nghệ, vật liệu và nhà sản xuất. Ba thành phần đáng quan tâm là cụm vòi, hệ cấp chất lỏng và bộ điều khiển phun.

Cụm vòi phun và cơ cấu tạo giọt

Đầu in thường có nhiều lỗ phun nhỏ, được bố trí thành một hoặc nhiều hàng.

Cơ cấu kích hoạt tạo áp lực để đẩy giọt vật liệu ra khỏi vòi theo tín hiệu điều khiển. Công nghệ kích hoạt có thể khác nhau giữa các hệ thống; không nên mặc định mọi đầu in đều sử dụng cùng một nguyên lý.

Hệ thống cấp vật liệu và kiểm soát dòng chảy

Chất lỏng được đưa từ bình chứa hoặc hộp vật liệu đến đầu phun thông qua đường cấp chuyên dụng. Tùy thiết kế, hệ thống có thể kiểm soát nhiệt độ, áp suất và trạng thái chất lỏng nhằm duy trì khả năng phun ổn định.

Mạch điều khiển và đồng bộ chuyển động

Khi tìm hiểu cấu tạo máy in 3D gồm những gì, cần phân biệt đầu in với hệ cơ khí, phần mềm xử lý lớp và bộ phận đóng rắn. Chất lượng đầu phun chỉ là một yếu tố trong hiệu quả vận hành chung.

Đầu in phun hoạt động ra sao trong từng công nghệ in 3D?

Cùng sử dụng nguyên lý tạo giọt nhưng Material Jetting và Binder Jetting thực hiện hai nhiệm vụ khác nhau. Một bên phun vật liệu tạo nên chi tiết, bên còn lại phun chất kết dính lên lớp bột. Sự khác biệt này quyết định cấu trúc thiết bị và cách xử lý sản phẩm sau in.

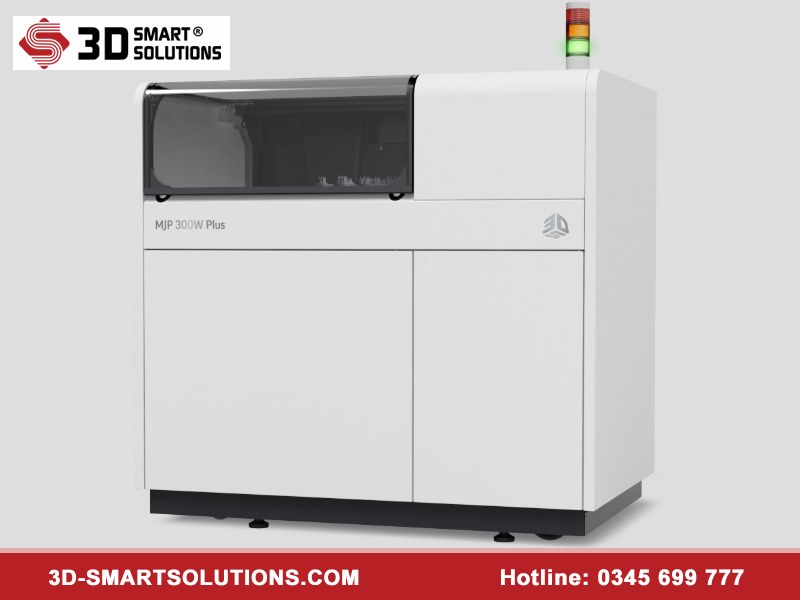

Material Jetting phun vật liệu trực tiếp

Trong Material Jetting, đầu in phân phối các giọt vật liệu lên vùng tạo hình theo tiết diện đã lập trình.

Với những hệ photopolymer như PolyJet, vật liệu lỏng được đóng rắn bằng tia UV sau khi phun. Một số thiết bị có thể sử dụng nhiều vật liệu hoặc màu trong cùng sản phẩm, tùy cấu hình.

Binder Jetting phun chất kết dính lên bột

Trong Binder Jetting, cơ cấu rải tạo lớp bột, sau đó đầu phun đặt chất kết dính vào những vùng cần tạo hình. Quá trình lặp lại theo từng lớp đến khi hoàn thành hình học trong khối bột.

Vì sao FDM/FFF và SLS không dùng đầu in phun kiểu này?

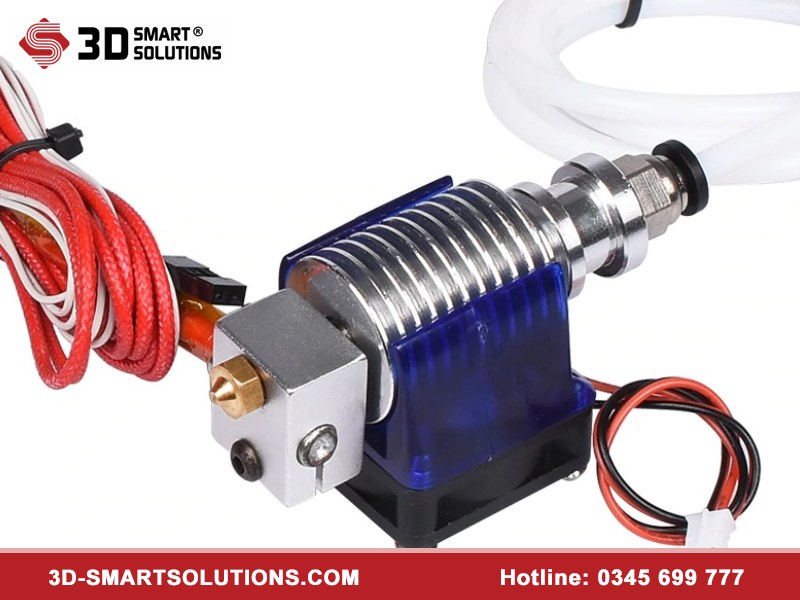

FDM/FFF dùng đầu nóng làm chảy filament rồi đùn thành đường vật liệu liên tục; vòi đùn không tương đương cụm phun giọt của Material Jetting. Trong khi đó, máy in 3D SLS sử dụng laser để liên kết bột polymer, không cần phun chất kết dính lên bề mặt bột.

Bảng so sánh mô tả nguyên lý phổ biến, không thay thế tài liệu của từng model. Với nhu cầu khảo sát tổng quan, các loại máy in 3D phổ biến cần được phân nhóm theo cơ chế tạo hình thay vì chỉ theo ngoại hình thiết bị.

Đầu in phun ảnh hưởng thế nào đến chất lượng sản phẩm?

Khả năng tạo giọt ổn định giúp vật liệu được phân phối theo đúng dữ liệu thiết kế. Dù vậy, kết quả cuối cùng còn phụ thuộc hệ chuyển động, đặc tính vật liệu, quá trình đóng rắn và hậu xử lý. Ba yếu tố cần đánh giá là độ đồng đều giọt, sự phù hợp vật liệu và điều kiện vận hành.

Độ đồng đều giọt và chi tiết bề mặt

Nếu các vòi tạo giọt không đồng đều, lượng vật liệu phân bố trên lớp có thể thay đổi. Điều này làm tăng nguy cơ xuất hiện vùng thiếu vật liệu, vệt bề mặt hoặc sai lệch hình học. Độ phân giải đầu phun cũng không đồng nghĩa trực tiếp với dung sai kích thước của sản phẩm.

Đặc tính vật liệu và yêu cầu tương thích

Nội dung về nhựa máy in 3D giúp phân biệt filament, resin và những nhóm polymer khác. Tên gọi chung “nhựa in 3D” không có nghĩa các vật liệu có thể dùng chung một đầu in.

Vệ sinh vòi và ổn định khi vận hành

Đầu phun có thể gặp hiện tượng tắc, lệch hướng giọt hoặc suy giảm hiệu quả nếu vật liệu lưu thông không đúng điều kiện. Biện pháp xử lý phải tuân thủ hướng dẫn của nhà sản xuất, vì dung môi hoặc thao tác vệ sinh không phù hợp có thể gây hỏng cụm đầu in.

Khi nào nên lựa chọn công nghệ sử dụng đầu in phun?

Lựa chọn đầu in phun cần dựa trên yêu cầu sản phẩm và vật liệu. Không phải ứng dụng nào cũng phù hợp với công nghệ phun giọt; cần so sánh khả năng tạo hình và hậu xử lý.

Tạo mẫu ngoại quan và phối hợp vật liệu

Material Jetting có thể phù hợp khi doanh nghiệp cần mẫu thể hiện hình dáng, màu sắc hoặc nhiều đặc tính vật liệu trong cùng một chi tiết, nếu thiết bị hỗ trợ.

Những ứng dụng như mô hình trình diễn, mẫu thiết kế công nghiệp và kiểm tra cảm quan có thể khai thác lợi thế này.

Chế tạo chi tiết từ bột và yêu cầu hậu xử lý

Công nghệ này khác hệ thống xây nhà bằng máy in 3D, vốn thường đùn hỗn hợp vật liệu xây dựng theo đường chạy lớn. Cùng là sản xuất bồi đắp nhưng thiết kế đầu tạo hình và yêu cầu an toàn không thể hoán đổi.

So sánh với máy đùn nhựa cho ứng dụng chuyên dụng

Nếu mục tiêu là tạo đường vật liệu nhiệt dẻo liên tục, đầu đùn FDM/FFF hoặc thiết bị chuyên dụng có thể phù hợp hơn hệ phun giọt. Chẳng hạn, máy in chân chữ 3D phục vụ tạo hình chữ nổi theo nhu cầu quảng cáo, không vận hành như đầu phun photopolymer.

Trước khi đầu tư, doanh nghiệp nên đối chiếu các tiêu chí:

• Loại sản phẩm, kích thước và số lượng dự kiến.
• Vật liệu tương thích và đặc tính cần đạt.
• Yêu cầu độ chính xác, bề mặt và màu sắc.
• Công đoạn xử lý sau in và điều kiện an toàn.
• Năng lực bảo trì, vật tư thay thế và chi phí sử dụng.

Những thắc mắc về đầu in phun máy in 3D

Khái niệm đầu in phun thường bị nhầm với đầu đùn nhựa hoặc đầu phun trong máy in giấy. Các câu hỏi sau tập trung vào sự khác biệt kỹ thuật và khả năng sử dụng thực tế.

Đầu in phun có giống đầu nóng FDM không?

Không. Đầu in phun tạo các giọt chất lỏng có kiểm soát, còn đầu nóng FDM làm chảy filament và đùn thành đường vật liệu. Hai cơ chế đòi hỏi cấu trúc cấp liệu và bảo trì khác nhau.

Có thể thay mọi loại vật liệu vào đầu in phun không?

Không. Vật liệu phải tương thích với thiết bị và cơ chế tạo giọt. Sử dụng sai vật liệu có thể gây tắc vòi, lỗi tạo hình hoặc hư hỏng linh kiện.

Đầu in phun có quyết định toàn bộ độ chính xác không?

Không. Độ chính xác phụ thuộc toàn hệ thống, gồm đầu phun, chuyển động, vật liệu, đóng rắn và hậu xử lý. Cần đánh giá trên mẫu thử được đo kiểm.

Tìm hiểu giải pháp in 3D cùng 3D Smart Solutions

Việc hiểu đúng cấu tạo và nguyên lý đầu in phun giúp doanh nghiệp xác định công nghệ phù hợp với sản phẩm cần chế tạo. 3D Smart Solutions cung cấp giải pháp máy in 3D, vật liệu và hỗ trợ kỹ thuật cho hoạt động tạo mẫu, nghiên cứu và sản xuất.

Chúng tôi đồng hành cùng khách hàng trong việc làm rõ yêu cầu ứng dụng, đối chiếu công nghệ và lựa chọn cấu hình thiết bị.
