Cấu tạo máy in 3D gồm những gì? Phân tích chi tiết

Máy in 3D có nhiều cấu hình khác nhau tùy công nghệ tạo hình và vật liệu sử dụng. Khi tìm hiểu cấu tạo máy in 3D gồm những gì?, người dùng cần phân biệt các bộ phận cơ khí, hệ thống cấp vật liệu, bộ phận tạo lớp và mạch điều khiển. Đặc biệt, máy FDM/FFF sử dụng đầu đùn nhiệt dẻo, trong khi SLA và SLS vận hành theo cơ chế riêng. 3D Smart Solutions phân tích từng nhóm linh kiện để giúp người dùng hiểu chức năng, nhận diện sự khác biệt và lựa chọn thiết bị phù hợp.

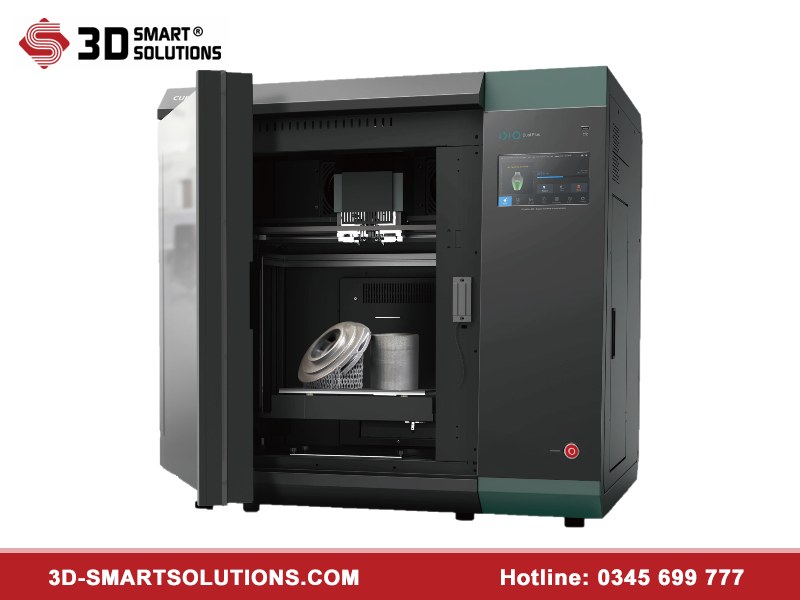

Máy in 3D FDM/FFF gồm những bộ phận cơ khí nào?

Máy in 3D FDM/FFF tạo hình sản phẩm bằng cách đùn vật liệu nhiệt dẻo theo từng lớp. Cấu tạo cơ khí phải bảo đảm khả năng định vị đầu in và bàn in theo hệ tọa độ thiết kế. Ba nhóm thành phần quan trọng gồm khung máy, cơ cấu truyền động và hệ thống bàn in.

Khung máy in 3D có chức năng gì?

Khung máy là kết cấu chịu lực, dùng để lắp đặt và định vị các cụm cơ khí.

Vật liệu chế tạo có thể là nhôm định hình hoặc kết cấu kim loại khác. Độ cứng vững của khung máy in 3D ảnh hưởng đến khả năng duy trì hình học và hạn chế rung động trong quá trình vận hành.

Hệ thống truyền động di chuyển như thế nào?

Cơ cấu chuyển động thường gồm động cơ bước, dây đai, puly, vít me và bộ phận dẫn hướng. Tùy thiết kế Cartesian, CoreXY hoặc Delta, cách phối hợp chuyển động giữa các trục sẽ khác nhau. Hệ truyền động có nhiệm vụ đưa đầu in hoặc bàn in đến đúng vị trí theo lệnh điều khiển.

Bàn in và bề mặt in đảm nhiệm vai trò gì?

Bàn in (build plate) là bề mặt để lớp vật liệu đầu tiên bám vào và hình thành sản phẩm. Một số máy sử dụng bàn nhiệt (heated bed) nhằm hỗ trợ độ bám dính và kiểm soát biến dạng. Bề mặt in có thể dùng tấm PEI, kính hoặc vật liệu chuyên dụng tùy cấu hình thiết bị.

Hệ thống đùn và điều khiển máy in 3D hoạt động ra sao?

Đối với FDM/FFF, chất lượng tạo hình phụ thuộc vào khả năng cấp filament, kiểm soát nhiệt độ và phối hợp chuyển động. Các bộ phận này liên kết thông qua hệ thống điện tử và firmware. Khi một thành phần hoạt động không ổn định, máy có thể xuất hiện lỗi thiếu vật liệu, sai lệch kích thước hoặc giảm chất lượng bề mặt.

Bộ đùn và đầu nóng khác nhau thế nào?

Bộ đùn (extruder) có nhiệm vụ dẫn động và cấp filament, thường sử dụng bánh răng đẩy sợi nhựa.

Đầu nóng (hotend) gồm các thành phần như bộ gia nhiệt, khối gia nhiệt, cảm biến nhiệt và vòi phun. Tại đây, vật liệu được gia nhiệt để có thể đùn qua nozzle và tạo thành đường nhựa.

Mạch điều khiển máy in 3D gồm những gì?

Bo mạch điều khiển chính (main controller board) xử lý lệnh vận hành, phối hợp driver động cơ, bộ gia nhiệt, quạt và tín hiệu cảm biến. Khi đánh giá mạch máy in 3D, cần xem xét khả năng tương thích với phần cứng, firmware, số trục điều khiển và các tính năng bảo vệ.

Cảm biến và nguồn điện có vai trò gì?

Nguồn điện chuyển đổi và cung cấp điện năng phù hợp cho các cụm chức năng. Cảm biến nhiệt giúp theo dõi nhiệt độ đầu nóng và bàn nhiệt. Một số thiết bị còn trang bị cảm biến hết filament, cảm biến cân bàn hoặc công tắc hành trình để hỗ trợ vận hành và phát hiện trạng thái bất thường.

Bảng mô tả cấu tạo thường gặp của máy FDM/FFF. Thành phần thực tế phụ thuộc từng model và không áp dụng nguyên trạng cho máy SLA hoặc SLS.

Cấu tạo máy in 3D thay đổi thế nào theo công nghệ?

Không phải mọi máy in 3D đều sử dụng đầu đùn, filament hoặc bàn nhiệt. Công nghệ tạo hình quyết định cách bố trí hệ thống cấp vật liệu và nguồn năng lượng. Khi tìm hiểu các loại máy in 3D phổ biến, cần phân biệt cấu tạo theo nguyên lý hoạt động thay vì chỉ so sánh kích thước thiết bị.

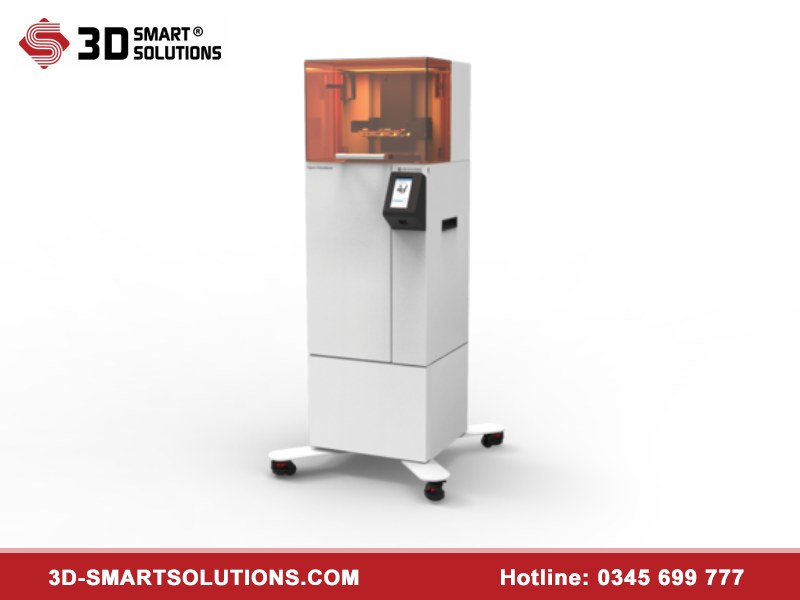

Máy in 3D Sla có những thành phần đặc trưng nào?

Máy SLA sử dụng nhựa quang polymer lỏng, bồn resin (resin tank), bàn tạo hình (build platform) và hệ thống quang học để đóng rắn vật liệu.

Ở hệ SLA quét laser, chùm tia được điều hướng qua hệ quang học. Một số hệ quang trùng hợp khác sử dụng nguồn sáng chiếu theo vùng thay vì quét laser.

Máy in 3D SLS sử dụng hệ thống nào?

Máy SLS sử dụng nguồn laser để thiêu kết có chọn lọc các lớp bột polymer. Cấu tạo thường gồm buồng tạo hình, hệ thống cấp và rải bột, nguồn laser, hệ quang học và hệ thống kiểm soát nhiệt. Máy in 3D SLS không sử dụng đầu nóng đùn filament như FDM/FFF.

Máy in chuyên dụng có cấu tạo khác biệt gì?

Thiết bị chuyên dụng được thiết kế theo yêu cầu sản phẩm. Chẳng hạn, máy in chân chữ 3D có thể sử dụng hệ đùn polymer với vùng tạo hình và phần mềm phục vụ sản xuất chữ nổi quảng cáo. Trong khi đó, xây nhà bằng máy in 3D thường liên quan đến hệ thống đùn vật liệu gốc xi măng với cơ cấu chuyển động và cấp vật liệu quy mô xây dựng.

Những yếu tố cấu tạo nào ảnh hưởng đến chất lượng in?

Hiệu quả của máy in 3D không phụ thuộc vào một linh kiện riêng lẻ. Độ ổn định cơ khí, khả năng kiểm soát vật liệu và sự tương thích giữa các hệ thống đều ảnh hưởng đến kết quả. Người dùng cần đánh giá cấu hình thiết bị dựa trên ứng dụng cụ thể thay vì chỉ dựa vào số lượng tính năng.

Độ cứng vững và chuyển động ảnh hưởng ra sao?

Khung máy thiếu ổn định, dây đai sai độ căng hoặc cơ cấu dẫn hướng có độ rơ có thể gây sai lệch vị trí. Những vấn đề này làm xuất hiện hiện tượng rung bề mặt hoặc giảm độ chính xác hình học. Việc bảo trì cần dựa trên hướng dẫn kỹ thuật của nhà sản xuất.

Vật liệu có quyết định cấu hình đầu in không?

Có. Mỗi loại filament có phạm vi nhiệt độ gia công và yêu cầu tương thích riêng. Khi sử dụng nhựa máy in 3D, cần đối chiếu nhiệt độ đầu nóng, bàn in và khả năng cấp vật liệu. Với máy in 3D nhựa ABS, khả năng kiểm soát môi trường nhiệt giúp hạn chế cong vênh trong quá trình in.

Nên kiểm tra gì khi lựa chọn cấu hình máy?

Người dùng cần xác định vật liệu, kích thước sản phẩm và yêu cầu chất lượng trước khi đánh giá cấu tạo thiết bị. Các thông số cần xem xét gồm:

• Vùng tạo hình và kiểu cơ cấu chuyển động.
• Loại hệ thống cấp vật liệu và bộ phận tạo lớp.
• Khả năng kiểm soát nhiệt hoặc nguồn năng lượng.
• Hệ thống cảm biến và tính năng an toàn.
• Khả năng bảo trì, thay thế linh kiện và hỗ trợ kỹ thuật.

Những câu hỏi thường gặp về linh kiện máy in 3D

Hiểu đúng tên gọi và chức năng linh kiện giúp người dùng sử dụng thiết bị hiệu quả hơn, đồng thời hạn chế nhầm lẫn khi tìm mua phụ tùng hoặc trao đổi với bộ phận kỹ thuật.

Máy in 3D nào cũng có đầu phun không?

Không. Đầu phun đùn vật liệu thường xuất hiện trên máy FDM/FFF và một số hệ đùn chuyên dụng. Máy SLA sử dụng hệ quang học, còn SLS dùng laser để thiêu kết bột polymer.

Bo mạch có quyết định độ chính xác của máy không?

Bo mạch ảnh hưởng đến khả năng điều khiển chuyển động, nhưng độ chính xác còn phụ thuộc cơ khí, cảm biến, hiệu chuẩn và điều kiện vận hành. Không thể đánh giá toàn bộ chất lượng máy chỉ từ tên bộ điều khiển.

Có thể nâng cấp linh kiện máy in 3D không?

Có thể với một số thiết bị. Tuy nhiên, linh kiện thay thế phải tương thích về cơ khí, điện và firmware. Việc nâng cấp đầu nóng, driver động cơ hoặc cảm biến cần được kiểm tra theo tài liệu của model cụ thể.

Liên hệ sỡ hữu thiết bị in 3D tại 3D Smart Solutions

Hiểu rõ cấu tạo thiết bị giúp doanh nghiệp đánh giá khả năng vận hành, bảo trì và lựa chọn công nghệ theo yêu cầu sản xuất. Từ máy FDM/FFF đến SLA và SLS, mỗi hệ thống có những thành phần kỹ thuật phục vụ cơ chế tạo hình riêng. 3D Smart Solutions cung cấp các giải pháp công nghệ 3D và hỗ trợ khách hàng tìm hiểu cấu hình máy in 3D theo mục đích ứng dụng.

Hãy trao đổi nhu cầu tạo mẫu, vật liệu và đặc điểm sản phẩm để đội ngũ kỹ thuật tư vấn phương án phù hợp.
