Khung máy in 3D đa dạng kích thước chuẩn kỹ thuật

Khung máy in 3D là kết cấu cơ khí chịu tải nền tảng, quyết định độ cứng vững, triệt tiêu rung động và bảo toàn dung sai kích thước cho toàn bộ hệ thống. Đối với các dòng máy in 3D công nghiệp khổ lớn như Modix Big-180X (thể tích in 1.800 × 600 × 660 mm, kích thước máy 2.630 × 1.060 × 1.573 mm, trọng lượng ~210 kg), kết cấu khung nhôm định hình kết hợp hệ thống ray trượt Hiwin Z-axis, cơ cấu 4 động cơ trục Z độc lập và vi điều khiển Duet 3 GEN5 là tiêu chuẩn kỹ thuật cốt lõi để in nguyên khối các chi tiết lớn như cản xe hơi hay ván lướt sóng. 3D Smart Solutions phân tích chi tiết cấu tạo cơ khí và các thông số kỹ thuật tiêu chuẩn của khung máy in 3D công nghiệp.

Khung máy in 3D có vai trò gì trong hệ thống?

Khung máy không trực tiếp tạo ra sợi nhựa đùn hay tia laser, nhưng là bệ đỡ cơ học duy trì tính song song và vuông góc tuyệt đối giữa bàn in, đầu in và ray dẫn hướng. Khi tìm hiểu máy in 3D, khung máy được xem như hệ quy chiếu chuẩn xác giúp định vị hệ tọa độ X, Y, Z, ngăn ngừa sai lệch bước in trong suốt chu trình in liên tục kéo dài hàng chục giờ.

Khung máy giữ các cụm cơ khí như thế nào?

Khung máy cung cấp các điểm gá chịu lực cho ray trượt dẫn hướng chính xác (Linear Rails), cụm động cơ bước/servo, trục vít me, hệ truyền động dây đai và toàn bộ bàn in nặng hàng chục kilogram.

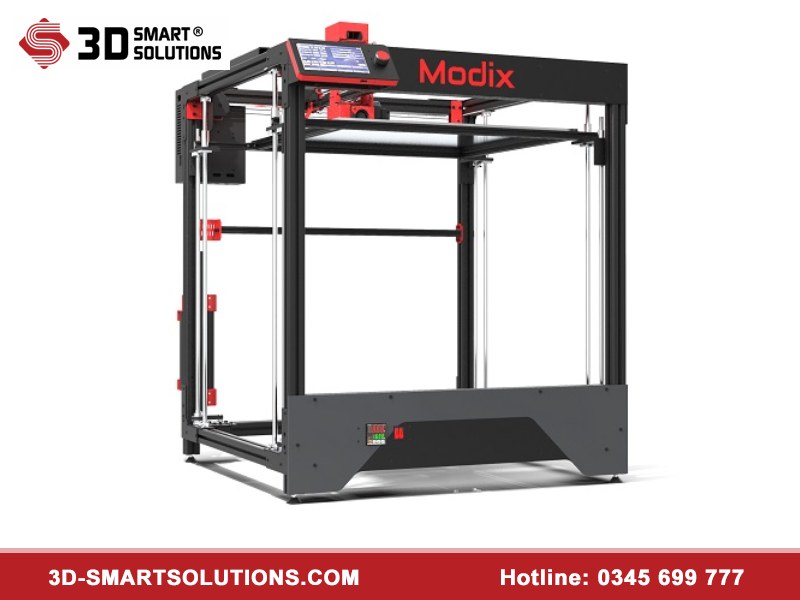

Khung máy được thiết kế chắc chắn với các điểm gá chịu lực vững chãi, tạo nền tảng hoàn hảo cho ray trượt dẫn hướng chính xác (Linear Rails), cụm động cơ bước/servo, hệ thống trục vít me, truyền động dây đai và toàn bộ phần bàn in nặng hàng chục kilogram của dòng máy in 3D khổ lớn như Modix Big 60, đảm bảo sự ổn định tuyệt đối trong suốt quá trình vận hành liên tục.

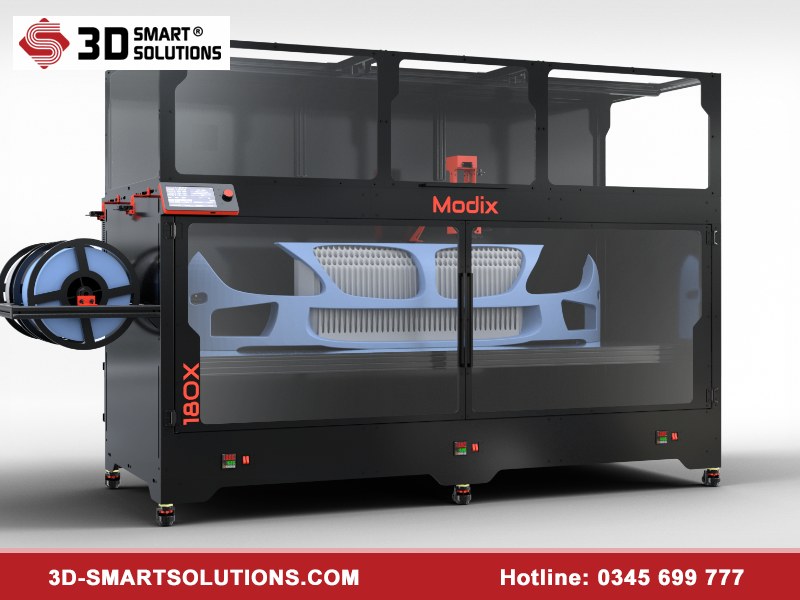

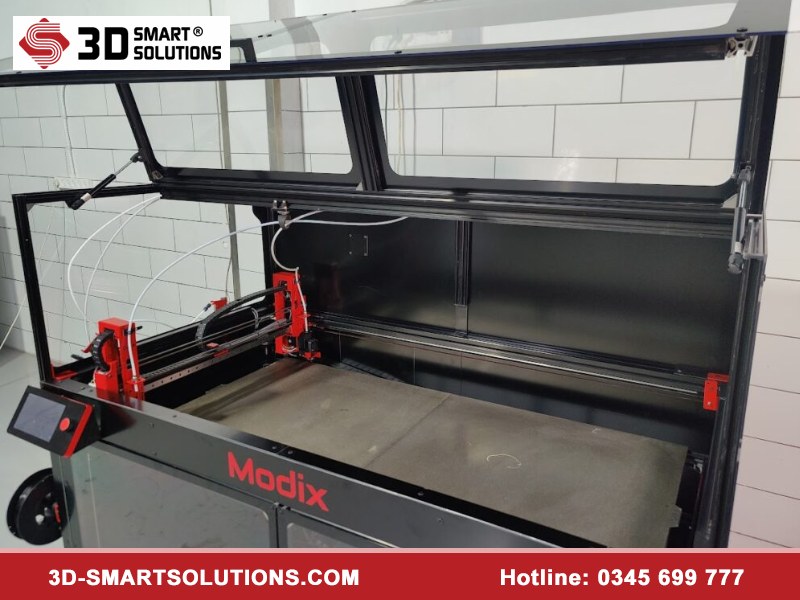

Điển hình trên dòng Modix Big-180X, hệ khung nhôm chịu lực đỡ bàn in từ tính toàn phần kích thước lớn cùng hệ thống 4 động cơ trục Z điều khiển riêng biệt, ray dẫn hướng Hiwin Z-rails chuyên dụng và giá đỡ cuộn nhựa đôi chịu tải đến 8 kg mỗi cuộn (tổng 16 kg), tích hợp cảm biến chống kẹt và đứt sợi nhựa (clog detector).

Vì sao độ cứng của khung cần được quan tâm?

Khi máy vận hành với đầu in tốc độ cao như Griffin Ultra (khả năng in nhanh hơn gấp 6 lần) hoặc hệ thống 2 đầu in độc lập IDEX, cụm đầu đùn liên tục gia tốc, đảo chiều với quán tính cực lớn. Một bộ khung thiếu độ cứng sẽ bị xoắn đàn hồi, gây hiện tượng rung sóng bề mặt (ringing/ghosting) và sai số kích thước phôi. Độ cứng vững cao giúp khung hấp thụ mô-men giật mà không bị biến dạng.

Khung có ảnh hưởng đến độ rung khi máy hoạt động không?

Có. Khung là vật trung gian tiếp nhận và tiêu tán xung dao động.

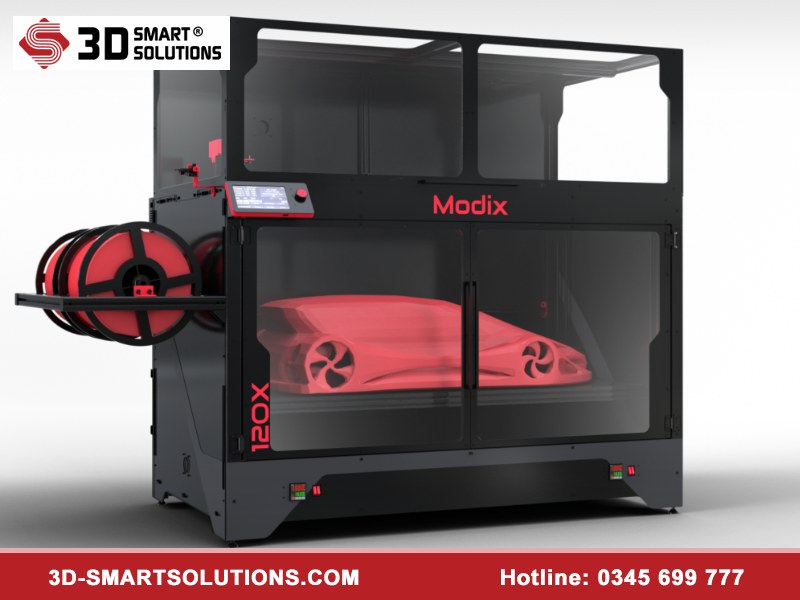

Các dòng máy in 3D khổ lớn thế hệ mới như Modix Big 120X thuộc thế hệ Modix GEN5 đã được trang bị bo mạch đầu in (Tool Board) tích hợp cảm biến gia tốc kế (Accelerometer) kết nối qua mạng CAN-bus. Hệ thống này phối hợp nhịp nhàng cùng bộ điều khiển trung tâm Duet 3 6HC nhằm đo đạc và bù trừ tần số dao động của khung máy theo thời gian thực thông qua thuật toán định hình xung động (Input Shaping) tiên tiến.

Khung máy in 3D thường được làm từ vật liệu nào?

Tùy thuộc vào yêu cầu chịu tải và môi trường làm việc, vật liệu khung máy sẽ được lựa chọn để tối ưu giữa trọng lượng và độ cứng. Khi phân tích các loại máy in 3D phổ biến, hai vật liệu chính thường được ứng dụng là nhôm định hình kỹ thuật và kim loại tấm chấn dập CNC.

Nhôm định hình được sử dụng ra sao?

Nhôm định hình công nghiệp (profile nhôm T-slot kích thước lớn như 4040, 4080 hoặc 6060) được ghép nối qua các ke góc đúc (heavy-duty brackets) và bu lông ren chịu lực, tạo nên kết cấu hình hộp bền vững.

Thiết kế dạng module này cho phép phân phối máy dưới dạng bộ kit tự lắp ráp (Self-assembly kit) kèm tài liệu hướng dẫn trực tuyến chi tiết, giúp người dùng dễ dàng nắm rõ kết cấu cơ khí, thuận tiện tinh chỉnh, bảo trì và tích hợp các module nâng cao.

Khung kim loại tấm có đặc điểm gì?

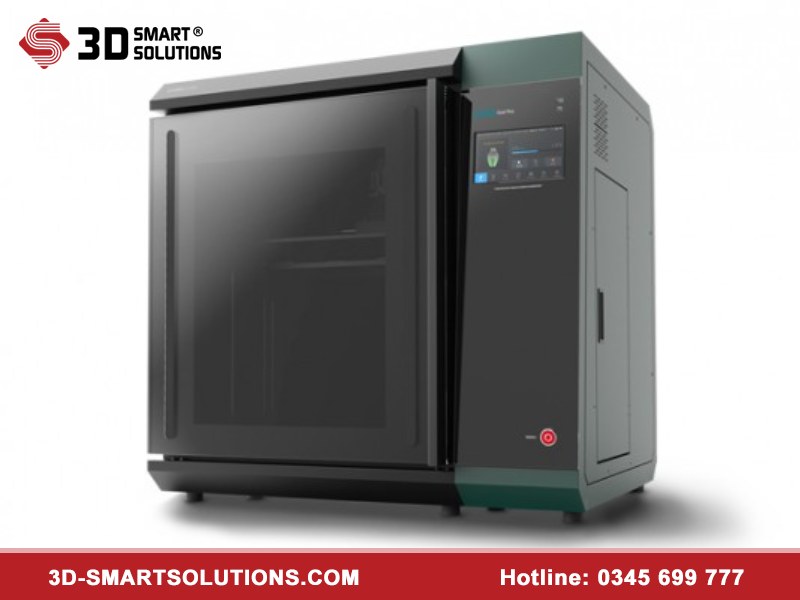

Kim loại tấm (thép hoặc hợp kim nhôm dày từ 2 đến 5 mm) được cắt laser và chấn gấp định hình nguyên khối. Giải pháp này giúp tích hợp khung chịu lực trực tiếp với lớp vỏ kín (chassis), tạo tiền đề lý tưởng để giữ nhiệt buồng in phục vụ việc in các vật liệu nhựa kỹ thuật chịu nhiệt cao.

Có thể đánh giá khung chỉ bằng vật liệu không?

Không. Chất lượng khung phụ thuộc vào thiết kế mặt cắt profile, phương pháp gia cố góc, khoảng cách giữa các gối đỡ ray trượt và mức độ đồng phẳng của các mặt bắt bulông. Một cỗ máy đạt chuẩn công nghiệp cần sở hữu thông số cơ học cân bằng giữa độ cứng chịu uốn, tải trọng tĩnh và độ ổn định nhiệt.

Khung máy in 3D cần đáp ứng gì theo quy mô thiết bị?

Kích thước vùng tạo hình càng lớn thì yêu cầu về mặt vật lý kỹ thuật của khung máy càng cao. Cần phân loại thiết bị theo phân khúc để đánh giá đúng năng lực tải và mức độ chính xác cơ học của khung máy.

Máy để bàn cần chú ý yếu tố nào ở khung?

Với thiết bị nhỏ gọn, khung máy cần tập trung vào sự đồng trục của các thanh dẫn hướng, dung sai lắp gá motor và độ êm ái khi vận hành trong không gian văn phòng.

Người vận hành cần tuân thủ hướng dẫn sử dụng máy in 3D để kiểm tra định kỳ độ căng đai, độ rơ trục và lực siết cơ cấu nhằm tránh các sai lệch cộng dồn.

Máy khổ lớn đặt ra yêu cầu gì cho kết cấu?

Đối với các dòng máy in 3D khổ lớn phục vụ công nghiệp như Modix Big-180X, hệ thống khung máy bắt buộc phải đáp ứng những tiêu chuẩn kỹ thuật cực kỳ khắt khe:

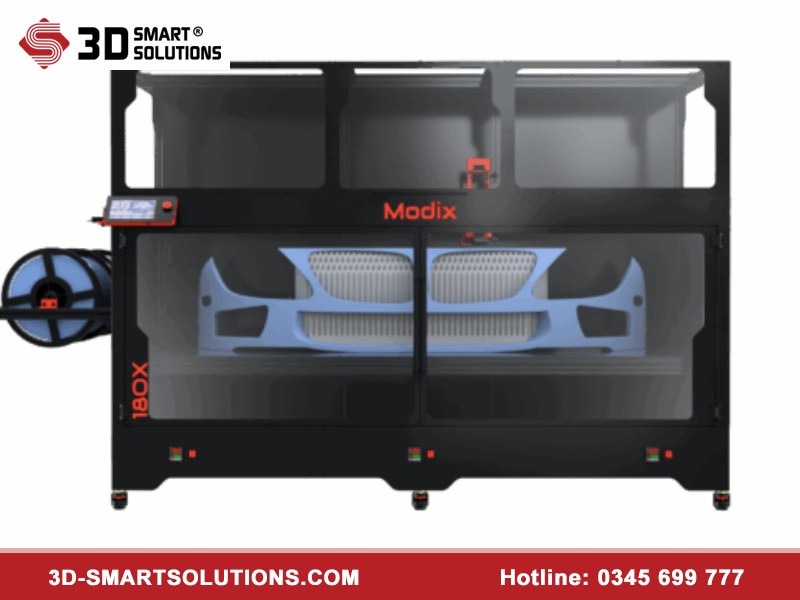

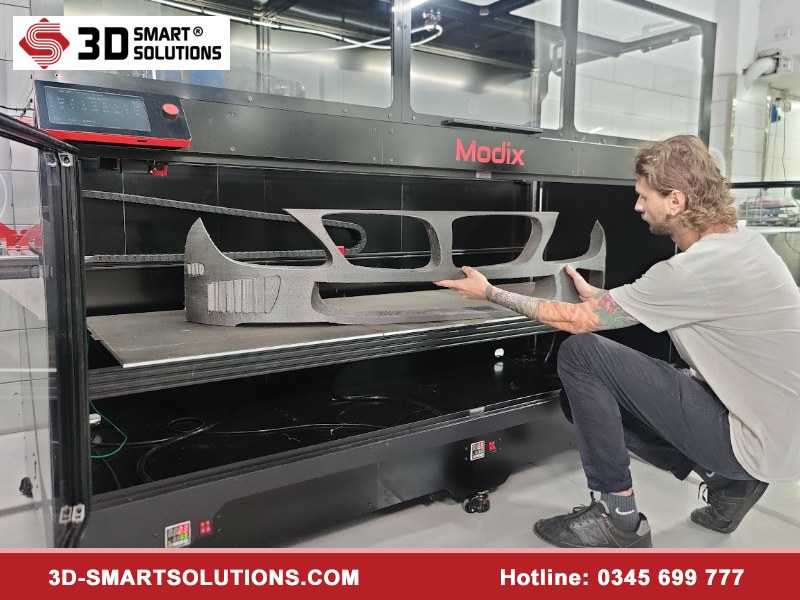

• Hành trình in siêu rộng: Kích thước in 1.800 × 600 × 660 mm cho phép sản xuất nguyên khối phụ tùng ô tô (cản xe Subaru STI, bodykit), khuôn đúc lớn hoặc ván lướt sóng mà không cần ghép nối keo, giảm đáng kể công đoạn xử lý hậu kỳ.
• Cơ cấu nâng trục Z siêu chịu lực: 4 động cơ trục Z điều khiển riêng biệt kết hợp ray trượt dẫn hướng Hiwin Z-rails, tích hợp tính năng tự động cân chỉnh độ nghiêng (automatic bed tilt) và lập bản đồ độ phẳng 100 điểm (100-point bed leveling).
• Hạ tầng công suất cao: Khung máy tích hợp bộ chia nguồn thông minh Smart PDU tương thích nguồn điện 1 pha 208 – 240V (30A/32A) để cấp nguồn cho bàn nhiệt công suất lớn và các hệ thống sấy khô nhựa (Filament Dryer).

Máy chuyên nghiệp cần đánh giá khung cùng yếu tố nào?

Tại phân khúc máy in 3D cao cấp, kết cấu khung phải bao hàm hệ thống vỏ chắn (Enclosure) tích hợp bộ lọc không khí chủ động (Active Air Filter), màn hình cảm ứng điều khiển rộng kèm nút dừng khẩn cấp (E-stop), giao tiếp chuẩn Ethernet công nghiệp và Wi-Fi tháo rời, đảm bảo thiết bị vận hành liên tục 24/7 trong môi trường sản xuất nghiêm ngặt.

Cần kiểm tra gì ở khung máy in 3D trước khi lựa chọn?

Để đánh giá một hệ khung đạt chuẩn, doanh nghiệp cần đối chiếu trực tiếp các thông số kỹ thuật của nhà sản xuất thay vì chỉ nhìn vào diện mạo bên ngoài của máy.

Độ vuông và mối ghép cần kiểm tra ra sao?

Độ vuông góc hình học (orthogonality) giữa trục X, Y và Z phải được kiểm tra bằng đồng hồ so và ke góc chuyên dụng.

Kết cấu khung nhôm định hình chất lượng cao khi lắp ráp hoàn thiện phải đảm bảo độ song song của cặp ray trượt HIWIN với dung sai dưới 0.05 mm trên toàn bộ hành trình 1.800 mm.

Có nên ưu tiên khung có khả năng nâng cấp không?

Rất nên ưu tiên. Khung máy có thiết kế mở dạng module cho phép doanh nghiệp khởi đầu từ cấu hình đầu in đơn (Single Griffin) rồi linh hoạt nâng cấp lên đầu in kép IDEX (in vật liệu hòa tan Soluble Support Filament), lắp thêm đầu đùn lưu lượng cực cao Griffin Ultra hoặc mở rộng kệ chứa cuộn nhựa lên đến 16 kg khi nhu cầu sản xuất tăng trưởng.

Phần mềm có liên quan trực tiếp đến khung máy không?

Khung máy là phần cứng cơ học, trong khi phần mềm vẽ 3D cho máy in 3D đảm nhận khâu thiết kế số. Tuy nhiên, thông số giới hạn gia tốc và tốc độ in tối đa trong phần mềm cắt lớp (Slicer) hoàn toàn bị khống chế bởi giới hạn chịu lực của khung máy; một bộ khung công nghiệp cứng cáp sẽ mở khóa tiềm năng cho phép máy in ở tốc độ cao mà vẫn giữ nguyên độ chính xác biên dạng.

Những vấn đề thường gặp khi đánh giá khung máy in 3D

Việc thiếu thông tin kỹ thuật chuyên sâu dễ dẫn đến những ngộ nhận khi đánh giá kết cấu cơ khí của máy in 3D:

Khung càng nặng thì máy càng ổn định phải không?

Không hoàn toàn đúng. Khối lượng bản thân chỉ là một phần, yếu tố quyết định là sự tối ưu phân bố lực và hệ thống thanh giằng.

Ví dụ với Modix Big-180X, trọng lượng vận hành ~210 kg được phân bổ đều qua các bánh xe chịu lực có chốt khóa chân tăng chỉnh kết hợp dầm giằng chữ T, mang lại sự vững chãi tuyệt đối ngay cả khi trục X dài 1,8 mét vận hành ở tốc độ cao.

Khung nhôm định hình có dùng cho máy chuyên nghiệp không?

Có. Nhôm định hình cao cấp là tiêu chuẩn hàng đầu trên các dòng máy in 3D công nghiệp khổ lớn cỡ mét. Với đặc tính nhẹ nhưng có mô-men chống xoắn cao, dễ tích hợp ray trượt công nghiệp và vỏ buồng in Enclosure, nhôm định hình mang đến độ tin cậy vượt bậc cho các ứng dụng sản xuất cản xe hơi, mẫu đúc xưởng đúc và đồ nội thất lớn.

Khung tốt có quyết định toàn bộ độ chính xác bản in không?

Không. Khung máy là nền tảng cơ học bắt buộc, nhưng độ chính xác của sản phẩm in cuối cùng là sự đồng bộ của cả hệ sinh thái: ray trượt HIWIN, hệ điều khiển Duet 3 GEN5, cảm biến gia tốc bù rung, đầu in Griffin độ chính xác cao và thông số hiệu chuẩn vật liệu chuẩn xác.

Lựa chọn máy in 3D cùng 3D Smart Solutions

Hiểu rõ thông số kỹ thuật của khung máy in 3D giúp các kỹ sư và nhà quản lý lựa chọn đúng thiết bị đáp ứng trọn vẹn yêu cầu dung sai công nghiệp và năng suất vận hành. 3D Smart Solutions cung cấp các giải pháp máy in 3D phục vụ tạo mẫu, nghiên cứu và sản xuất.

Chúng tôi hỗ trợ doanh nghiệp xem xét kết cấu máy, công nghệ, vật liệu và yêu cầu ứng dụng để lựa chọn hệ thống phù hợp với sản phẩm cần tạo và điều kiện vận hành thực tế.
