Bản vẽ máy in 3D chuẩn cho mẫu in chất lượng, chi tiết

Để chế tạo chi tiết bằng công nghệ in 3D, người dùng cần chuẩn bị dữ liệu thiết kế phù hợp với thiết bị và vật liệu. Tuy nhiên, bản vẽ máy in 3D có thể được hiểu là bản vẽ cấu tạo máy hoặc mô hình sản phẩm dùng để in. Hai loại dữ liệu này phục vụ mục đích khác nhau và không thể sử dụng thay thế trực tiếp. 3D Smart Solutions sẽ làm rõ các định dạng, cách chuẩn bị mô hình và những điểm cần kiểm tra để hạn chế sai sót trước khi sản xuất.

Bản vẽ máy in 3D gồm những loại nào?

Trong lĩnh vực in 3D, bản vẽ có thể mô tả kết cấu thiết bị hoặc hình học của sản phẩm cần chế tạo. Việc phân biệt hai nhóm này giúp người dùng lựa chọn đúng tài liệu, phần mềm và phương pháp xử lý dữ liệu.

Bản vẽ cấu tạo máy in 3D thể hiện điều gì?

Bản vẽ cấu tạo mô tả khung máy, hệ truyền động, cụm tạo hình và vị trí lắp ráp.

Tùy mức độ chi tiết, tài liệu có thể gồm bản vẽ tổng thể, bản vẽ từng chi tiết và sơ đồ điện. Khi phân tích cấu tạo máy in 3D gồm những gì, cần xác định chức năng và mối liên hệ giữa các bộ phận.

Bản vẽ mô hình 3D dùng để in có đặc điểm gì?

Đây là dữ liệu mô tả hình dạng sản phẩm, được tạo bằng phần mềm CAD hoặc công cụ dựng hình 3D. Mô hình cần có kích thước phù hợp và hình học hợp lệ để chuyển sang phần mềm chuẩn bị in. Bản vẽ 2D thông thường chưa đủ để máy trực tiếp tạo sản phẩm ba chiều.

Bản vẽ lắp ráp khác bản vẽ chi tiết ra sao?

Bản vẽ lắp ráp thể hiện vị trí và mối liên kết giữa các bộ phận, trong khi bản vẽ chi tiết xác định kích thước, hình dạng và dung sai chế tạo. Đối với máy in 3D, việc đối chiếu hai loại bản vẽ giúp kiểm tra độ chính xác và khả năng lắp ghép của các bộ phận.

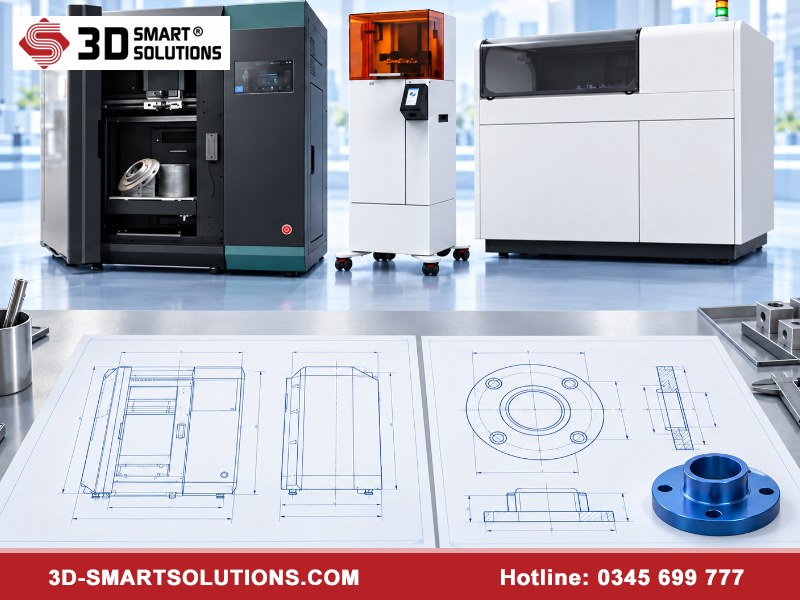

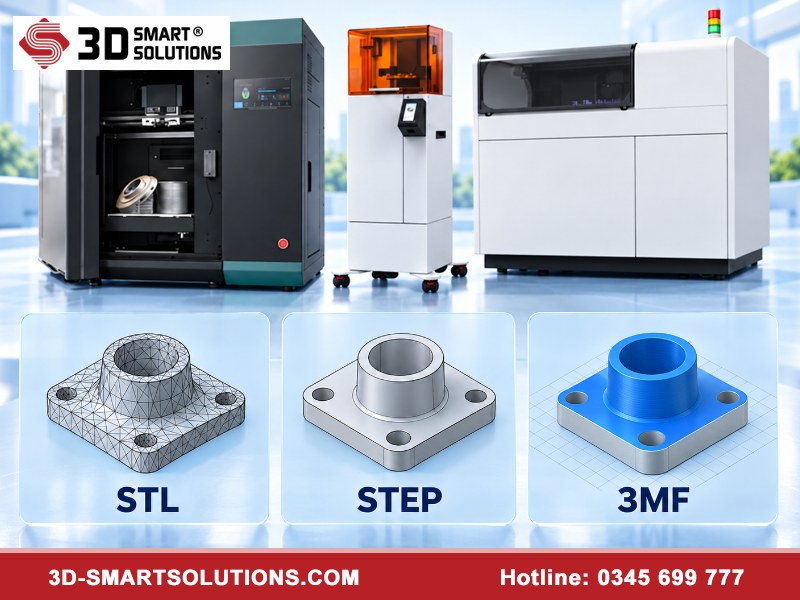

Bản vẽ máy in 3D sử dụng những định dạng nào?

Định dạng tệp ảnh hưởng đến khả năng chỉnh sửa thiết kế và chuyển dữ liệu sang phần mềm in. Người dùng cần phân biệt tệp CAD gốc, tệp trao đổi hình học và tệp dự án chứa thiết lập in.

File STL phù hợp với trường hợp nào?

STL mô tả bề mặt vật thể bằng các tam giác và được nhiều phần mềm slicer hỗ trợ.

Định dạng này phù hợp để chuyển hình học sang bước chuẩn bị in, nhưng không lưu đầy đủ thông tin CAD như lịch sử thiết kế, ràng buộc tham số hoặc đơn vị đo.

File STEP và 3MF có gì khác biệt?

STEP thường dùng để trao đổi dữ liệu hình học CAD, thuận tiện cho chỉnh sửa thiết kế kỹ thuật. Trong khi đó, 3MF phục vụ sản xuất bồi đắp, có thể chứa thông tin đơn vị, màu sắc và nhiều đối tượng. Một số tệp dự án 3MF còn lưu thiết lập slicer.

Bản vẽ kỹ thuật 2D có thể đưa vào máy in không?

Bản vẽ DWG, DXF hoặc PDF có thể cung cấp kích thước và hình chiếu, nhưng thường cần dựng thành mô hình 3D trước khi in. Với các chi tiết cơ khí, phải kiểm tra thêm chiều dày, lỗ lắp và dung sai. Riêng đầu in phun của một máy in 3D, bản vẽ cần thể hiện đúng cấu trúc của loại thiết bị tương ứng.

Cách tạo bản vẽ máy in 3D để chuẩn bị in như thế nào?

Tạo mô hình đúng kích thước chỉ là bước khởi đầu. Dữ liệu còn cần được kiểm tra khả năng tạo hình, xuất sang định dạng phù hợp và xử lý bằng phần mềm tương thích với máy.

Bước 1: Dựng mô hình và xác định kích thước

Người thiết kế sử dụng phần mềm CAD để dựng hình từ yêu cầu kỹ thuật hoặc bản vẽ có sẵn. Cần xác định đơn vị đo, kích thước tổng thể, vị trí lỗ và các bề mặt lắp ghép. Với chi tiết yêu cầu dung sai, thông số phải dựa trên chức năng sử dụng thực tế.

Bước 2: Kiểm tra và xuất tệp thiết kế

Trước khi xuất STL hoặc 3MF, cần kiểm tra bề mặt kín, hướng pháp tuyến và các vùng hình học giao nhau. Tệp phải có tỷ lệ chính xác, không xuất hiện lỗ hổng ngoài ý muốn. Việc kiểm tra này giúp hạn chế lỗi khi phần mềm chia lớp xử lý mô hình.

Bước 3: Chuẩn bị dữ liệu bằng phần mềm slicer

Slicer tiếp nhận mô hình, xác định hướng đặt, chiều cao lớp và cấu trúc hỗ trợ khi cần. Phần mềm tạo dữ liệu điều khiển phù hợp với công nghệ in. Hiểu rõ máy in 3D hoạt động như thế nào giúp người dùng nhận biết sự khác biệt giữa mô hình thiết kế và lệnh vận hành máy.

Cần kiểm tra những gì trước khi sử dụng bản vẽ máy in 3D?

Một bản vẽ hiển thị đúng trên màn hình chưa chắc đã phù hợp để sản xuất. Việc đánh giá phải kết hợp kích thước, đặc điểm hình học và giới hạn của công nghệ, thay vì chỉ dựa vào định dạng tệp.

Kích thước và dung sai cần kiểm tra ra sao?

Cần đối chiếu kích thước mô hình với vùng tạo hình, khả năng chế tạo chi tiết nhỏ và yêu cầu lắp ghép. Những thông số này thay đổi theo vật liệu và thiết bị.

Có thể đánh giá bản vẽ qua hình ảnh mô phỏng không?

Hình ảnh phối cảnh giúp nhận biết bố cục, hướng đặt và hình dạng sản phẩm. Tuy nhiên, không thể dùng hình ảnh thay thế dữ liệu kích thước hoặc kết quả đo kiểm. Những hình ảnh máy in 3D cũng giúp nhận diện thiết bị, nhưng không xác nhận độ chính xác của bản vẽ.

Bản vẽ có cần điều chỉnh theo từng công nghệ in?

Có. FDM/FFF, SLA, DLP và SLS có cơ chế tạo hình, vật liệu và yêu cầu hỗ trợ khác nhau. Chẳng hạn, thiết kế cho máy in 3D nha khoa cần chú ý đặc điểm vật liệu resin và yêu cầu ứng dụng, trong khi chi tiết FDM thường phải cân nhắc hướng lớp và độ bền liên kết.

Những câu hỏi thường gặp về bản vẽ máy in 3D

Người mới thường gặp khó khăn khi lựa chọn phần mềm, tìm tệp thiết kế và xác định khả năng tương thích với thiết bị. Các câu hỏi sau giúp làm rõ những yêu cầu cơ bản trước khi bắt đầu.

Có thể tải bản vẽ máy in 3D miễn phí không?

Có thể, từ những nguồn chia sẻ mô hình có giấy phép phù hợp. Tuy nhiên, cần kiểm tra quyền sử dụng, kích thước, chất lượng hình học và khả năng tương thích trước khi in.

Có bản vẽ 2D thì cần làm gì để in 3D?

Cần dựng mô hình ba chiều từ các kích thước và hình chiếu, sau đó kiểm tra hình học và xuất tệp phù hợp. Một bản vẽ 2D không tự động trở thành mô hình in hoàn chỉnh.

File STL có thể chỉnh sửa như bản vẽ CAD không?

STL có thể được chỉnh sửa bằng công cụ xử lý lưới, nhưng không thuận tiện cho chỉnh sửa tham số như tệp CAD gốc.

Với chi tiết cơ khí cần thay đổi kích thước chính xác, nên lưu lại tệp thiết kế ban đầu.

Chuẩn bị dữ liệu thiết kế cùng 3D Smart Solutions

Một bản vẽ máy in 3D được chuẩn bị đúng giúp giảm lỗi chuyển đổi dữ liệu và hỗ trợ kiểm soát chất lượng sản phẩm. 3D Smart Solutions hoạt động trong lĩnh vực thiết bị, phần mềm và giải pháp công nghệ 3D, với đội ngũ tư vấn kỹ thuật phục vụ nhu cầu sản xuất.

Nếu đang lựa chọn thiết bị hoặc xây dựng phương án in 3D từ dữ liệu CAD, hãy trao đổi yêu cầu về chi tiết, vật liệu và ứng dụng để 3D Smart Solutions hỗ trợ đánh giá hướng triển khai phù hợp.
