Linh kiện máy in 3D gồm những loại nào? Tìm hiểu chi tiết

Một máy in 3D hoạt động ổn định phụ thuộc vào sự phối hợp giữa hệ cơ khí, bộ phận tạo hình, cảm biến và mạch điều khiển. Khi cần bảo trì hoặc nâng cấp, việc hiểu rõ linh kiện máy in 3D giúp người dùng xác định đúng bộ phận, tránh thay thế không cần thiết và hạn chế rủi ro tương thích. 3D Smart Solutions tổng hợp các nhóm linh kiện quan trọng, dấu hiệu cần kiểm tra và tiêu chí lựa chọn theo từng công nghệ.

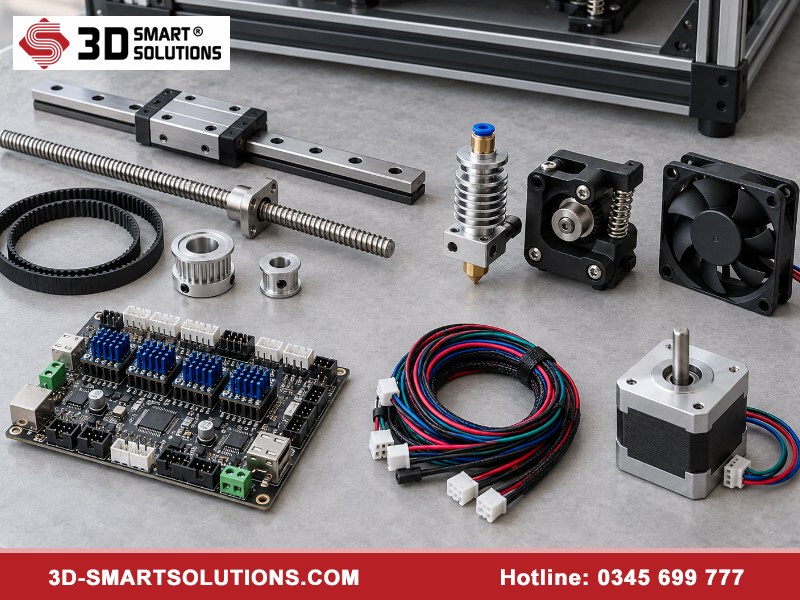

Linh kiện máy in 3D gồm những nhóm nào?

Các linh kiện trong máy in 3D được phân chia theo chức năng vận hành, từ chuyển động cơ khí đến tạo hình và điều khiển điện tử. Mỗi nhóm đảm nhận một nhiệm vụ riêng nhưng phải phối hợp chính xác để tạo sản phẩm theo dữ liệu thiết kế. Với máy FDM/FFF, ba nhóm dưới đây thường được kiểm tra khi bảo trì.

Nhóm linh kiện cơ khí và truyền động

Hệ cơ khí gồm khung máy, thanh dẫn hướng, vòng bi, dây đai, puly, vít me và các cơ cấu liên kết.

Những bộ phận này hỗ trợ đầu in hoặc bàn in di chuyển theo tọa độ đã lập trình.

Khi dây đai chùng, puly lỏng hoặc thanh dẫn hướng bị cản trở, máy có thể xuất hiện sai lệch vị trí và rung động. Việc bảo trì cần căn cứ vào thiết kế truyền động của từng model.

Nhóm linh kiện đùn nhựa và gia nhiệt

Ở máy FDM/FFF, cụm đùn thường gồm bộ cấp filament, đầu nóng, vòi phun, bộ gia nhiệt và cảm biến nhiệt. Chúng phối hợp đưa sợi nhựa vào vùng nóng chảy trước khi vật liệu được đặt lên bàn in.

Vòi phun bị tắc hoặc cơ cấu cấp sợi hoạt động không ổn định có thể gây thiếu vật liệu. Cần kiểm tra cả đường cấp nhựa thay vì chỉ thay vòi phun.

Nhóm linh kiện điện tử và cảm biến

Bo mạch điều khiển, driver động cơ, nguồn điện, cảm biến hành trình và cảm biến nhiệt là những thành phần hỗ trợ máy thực hiện lệnh in. Tùy cấu hình, thiết bị còn có cảm biến cân bàn, phát hiện hết filament hoặc giám sát vận hành.

Để hiểu mối liên hệ giữa các nhóm này, nội dung cấu tạo máy in 3D gồm những gì giúp phân biệt bộ phận cơ khí, điện tử và hệ thống tạo hình trong toàn bộ thiết bị.

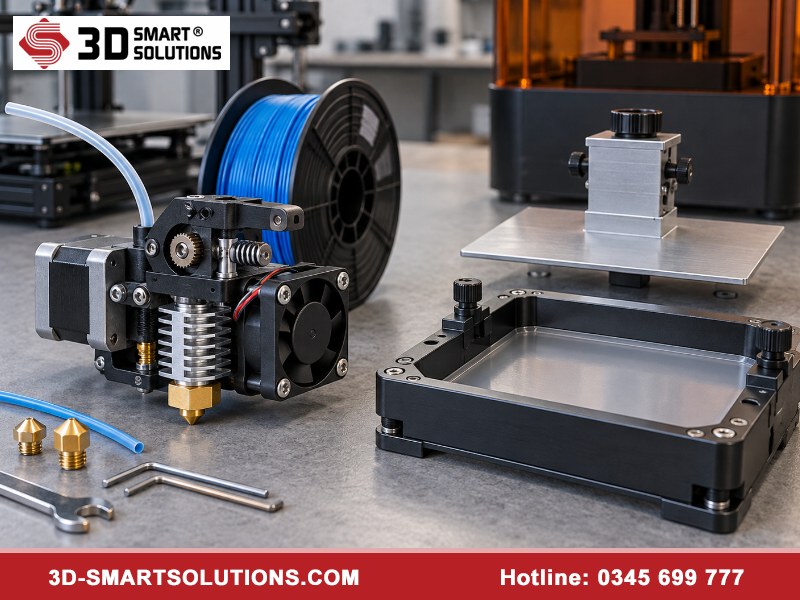

Linh kiện máy in 3D khác nhau thế nào theo công nghệ?

Không phải mọi máy in 3D đều sử dụng đầu nóng, cuộn filament hoặc bàn gia nhiệt. Thiết kế linh kiện phụ thuộc vào cơ chế tạo lớp, trạng thái vật liệu và yêu cầu kiểm soát môi trường. Sự khác biệt thể hiện rõ khi so sánh FDM/FFF, công nghệ resin và các hệ thống in chuyên dụng.

Linh kiện đặc trưng của máy FDM/FFF

Máy FDM/FFF sử dụng bộ đùn để cấp filament, đầu nóng làm chảy nhựa và vòi phun tạo đường vật liệu.

Những thành phần như quạt làm mát, cảm biến nhiệt và bàn in cũng ảnh hưởng đến quá trình gia công.

Khi lựa chọn linh kiện, cần kiểm tra loại đầu nóng, kích thước filament, cấu trúc bộ đùn và thông số điện. Các nhóm nhựa máy in 3D có điều kiện gia công khác nhau, nên khả năng tương thích vật liệu cũng cần được xem xét.

Linh kiện đặc trưng của máy resin

Máy SLA hoặc DLP sử dụng bồn chứa photopolymer, bàn tạo hình và hệ quang học để đóng rắn vật liệu theo lớp. Tùy thiết kế, linh kiện có thể gồm laser, máy chiếu DLP, màng đáy bồn và các bộ phận kiểm soát chuyển động.

Bạn cần tránh nhầm lẫn giữa hệ thống chiếu sáng và cơ chế phân phối vật liệu. Riêng đối với công nghệ Material Jetting, thiết bị sẽ ứng dụng cơ cấu tạo giọt vốn đã được phân tích kỹ lưỡng thông qua cấu tạo và hoạt động của đầu in phun của một máy in 3D.

Linh kiện của máy in 3D chuyên dụng

Máy in công nghiệp và thiết bị chuyên dụng có thể sử dụng cơ cấu cấp vật liệu, hệ truyền động hoặc đầu tạo hình khác máy để bàn. Chẳng hạn, máy in chân chữ 3D cần hệ thống tạo đường vật liệu phù hợp với biên dạng chữ nổi.

Ở quy mô khác, công nghệ xây nhà bằng máy in 3D sử dụng cơ cấu đùn vật liệu xây dựng và hệ chuyển động kích thước lớn. Linh kiện giữa những thiết bị này không thể thay thế tùy ý.

Các thông tin trên mang tính phân loại. Thông số thay thế phải được đối chiếu với tài liệu của model cụ thể.

Dấu hiệu nào cho thấy linh kiện máy in 3D cần kiểm tra?

Máy in 3D có thể gặp lỗi do linh kiện, vật liệu hoặc thông số vận hành. Ba dấu hiệu thường gặp liên quan đến hệ chuyển động, cấp vật liệu và điều khiển nhiệt.

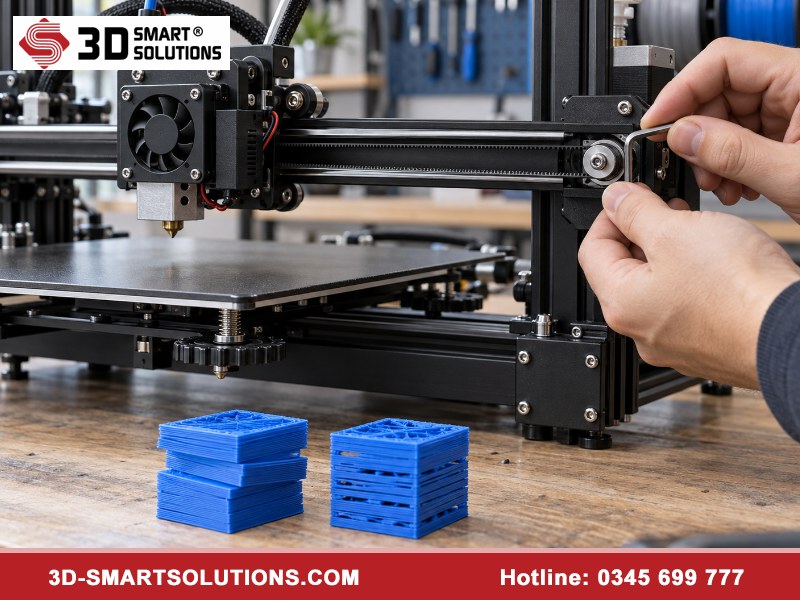

Sai lệch lớp và rung động bất thường

Hiện tượng lệch lớp, rung mạnh có thể do dây đai chùng, puly lỏng hoặc cơ cấu dẫn hướng gặp vấn đề. Cần kiểm tra hệ chuyển động trước khi quyết định thay linh kiện.

Thiếu vật liệu hoặc đùn nhựa không đều

Đường nhựa bị gián đoạn có thể do tắc vòi phun, bộ cấp filament trượt hoặc nhiệt độ chưa phù hợp. Nên kiểm tra vật liệu và đường cấp nhựa trước khi thay thế.

Lỗi nhiệt độ và tín hiệu cảm biến

Máy không gia nhiệt, báo lỗi hoặc hiển thị nhiệt độ bất thường có thể liên quan đến cảm biến, dây dẫn hoặc bộ gia nhiệt. Cần dừng máy và kiểm tra an toàn trước khi xử lý.

Cần lưu ý gì khi chọn linh kiện máy in 3D thay thế?

Lựa chọn linh kiện không chỉ dựa vào tên gọi hoặc hình ảnh sản phẩm. Hai bộ phận có kiểu dáng tương tự vẫn có thể khác điện áp, kích thước lắp đặt hoặc khả năng tương thích firmware. Việc đối chiếu cần tập trung vào thông số, nhu cầu sử dụng và nguồn cung.

Kiểm tra model và thông số kỹ thuật

Trước khi mua, cần kiểm tra model máy, mã linh kiện và các thông số tương thích như điện áp, công suất, kích thước, kiểu kết nối.

Không nên lựa chọn chỉ dựa vào hình ảnh sản phẩm.

Đánh giá nhu cầu bảo trì hoặc nâng cấp

Thay linh kiện hỏng nhằm khôi phục chức năng ban đầu, trong khi nâng cấp có thể làm thay đổi khả năng vận hành của máy. Hai mục tiêu này cần được phân biệt để tránh đầu tư vào bộ phận không giải quyết đúng vấn đề.

Khi khảo sát các loại máy in 3D phổ biến, người dùng cũng nên tìm hiểu khả năng bảo trì và tính sẵn có của phụ tùng theo từng dòng thiết bị.

Xác minh nguồn cung và điều kiện hỗ trợ

Linh kiện thay thế cần có thông số rõ ràng, phù hợp với thiết bị và được xác nhận tương thích. Với máy công nghiệp, cần kiểm tra thêm yêu cầu hiệu chuẩn và hỗ trợ kỹ thuật sau lắp đặt.

Những câu hỏi thường gặp về linh kiện máy in 3D

Khi bảo trì máy in 3D, người dùng cần xác định khả năng thay thế linh kiện, nguyên nhân hư hỏng và nhu cầu nâng cấp để lựa chọn phụ tùng phù hợp.

Linh kiện máy in 3D có dùng chung giữa các hãng không?

Một số linh kiện có thể dùng chung nếu đáp ứng yêu cầu kỹ thuật. Tuy nhiên, khả năng tương thích phải được kiểm tra theo model, đặc biệt với bo mạch, cảm biến và cụm đầu in.

Có cần thay đầu phun khi máy bị tắc không?

Không phải mọi trường hợp đều cần thay mới. Cần kiểm tra nguyên nhân tắc và phương án vệ sinh phù hợp. Chỉ thay linh kiện khi có căn cứ kỹ thuật, tránh xử lý theo cảm tính.

Nâng cấp linh kiện có cải thiện chất lượng in không?

Có thể, nếu linh kiện hiện tại là yếu tố hạn chế hiệu quả vận hành. Tuy nhiên, chất lượng in còn phụ thuộc vật liệu, thông số và hiệu chuẩn, không chỉ vào bộ phận được nâng cấp.

Tìm hiểu giải pháp in 3D cùng 3D Smart Solutions

Hiểu đúng chức năng và khả năng tương thích của linh kiện máy in 3D giúp doanh nghiệp chủ động hơn trong bảo trì, vận hành và lựa chọn thiết bị. 3D Smart Solutions cung cấp giải pháp máy in 3D, vật liệu và hỗ trợ kỹ thuật phục vụ hoạt động tạo mẫu, nghiên cứu và sản xuất.

Chúng tôi đồng hành cùng khách hàng trong việc xác định nhu cầu ứng dụng, đánh giá cấu hình thiết bị và lựa chọn giải pháp công nghệ phù hợp với điều kiện vận hành thực tế.
